Einheit · AXIAL-PISTON PUMP
AA10VG45DGD2/10L-NXC60F043S-SR902010902
Axialkolbenpumpe Bosch Rexroth Baureihe A10VG, Typschlüssel AA10VG45DGD2/10L-NXC60F043S-S, Materialnummer R902010902. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 4350 psi (300 bar), Höchstdruck 5100 psi (AA10V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Verstellung hydraulisch direktgesteuert (DG). Druckabschneidung: Druckabschneidung (D). DA-Regelventil: DA-Regelventil fest eingestellt (2). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: NBR (Nitril-Kautschuk), Wellendichtring in FKM (Fluor-Kautschuk) (N). Anbauflansch: SAE J744 2-Loch (C). Arbeitsanschluss (Anschlussplatte): SAE-Arbeitsanschluss A und B, gleiche Seite links Sauganschluss S unten (60). Speisepumpe: Integrierte Speisepumpe mit und ohne Durchtrieb (F). Durchtrieb: Flansch SAE J744 Nabe für Zahnwelle, 101-2 (B) 1 in 15T 16/32DP (04). Hochdruckbegrenzungsventil Einstellbereich ∆pHD: Hochdruckbegrenzungsventil, direktgesteuert, 3600 … 4650 psi, ohne Bypass, fest eingestellt (250 … 320 bar) (3). Filterung Speisekreis/Fremdeinspeisung: Filterung in der Saugleitung der Speisepumpe (S). Standard-/Sonderausführung: Sonderausführung (-S).
- Nummer
- R902010902
- Typschlüssel
- AA10VG45DGD2/10L-NXC60F043S-S
- Gruppe
- A10VG 45
- Ausgabe
- 06/2020

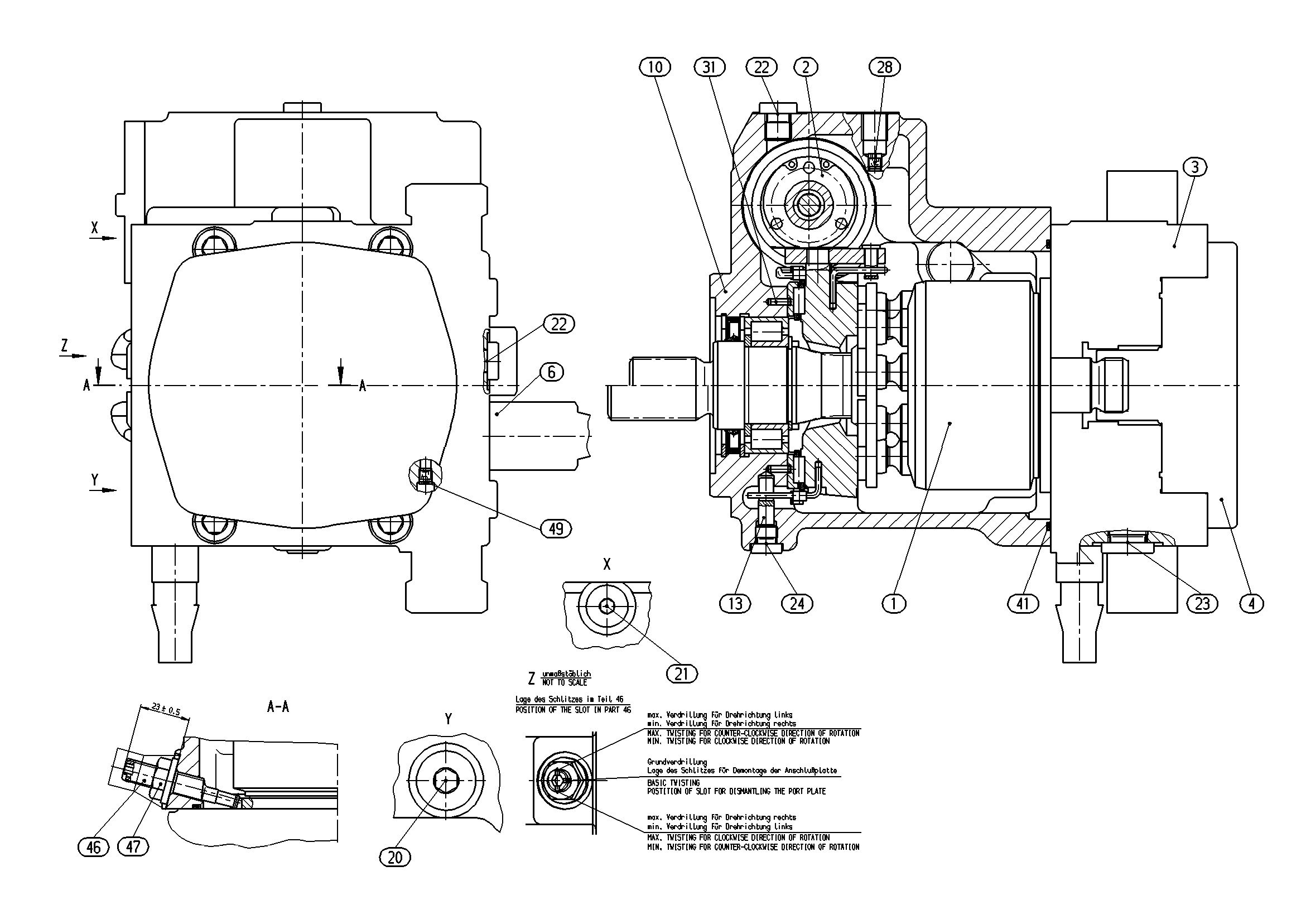

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902100562 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R909607741 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902010010 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R909606047 | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| R909416388 | CONTROL CARTRIDGE Stückliste der Baugruppe →L | 1 | ||
| R902003978 | HOUSING | 1 | ||
| R902114380 | PIVOT PIN | 1 | ||
| R909153339 | SCREW PLUGD | 1 | ||
| R909153371 | SCREW PLUGD | 1 | ||
| R909154478 | SCREW PLUGD | 1 | ||
| R909153338 | SCREW PLUGD | 1 | ||
| R909153364 | SCREW PLUGD | 1 | ||
| R909156497 | NOZZLE | 2 | ||
| R913016373 | SLOTTED SPRING PIN | 2 | ||
| R909085364 | O-RINGD | 1 | ||
| R902039582 | ECCENTRIC SCREW | 1 | ||
| R909153271 | SEALING NUT | 1 | ||
| R909156497 | NOZZLE | 1 | ||
| 98 | R902095619 | SEAL KIT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 4350 psi (300 bar), Höchstdruck 5100 psi | AA10V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 45 | 45 |
| Regel- und Verstelleinrichtung | Verstellung hydraulisch direktgesteuert | DG |
| Druckabschneidung | Druckabschneidung | D |
| DA-Regelventil | DA-Regelventil fest eingestellt | 2 |
| Baureihe | Baureihe 1, Index 0 | 10 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | NBR (Nitril-Kautschuk), Wellendichtring in FKM (Fluor-Kautschuk) | N |
| Anbauflansch | SAE J744 2-Loch | C |
| Arbeitsanschluss (Anschlussplatte) | SAE-Arbeitsanschluss A und B, gleiche Seite links Sauganschluss S unten | 60 |
| Speisepumpe | Integrierte Speisepumpe mit und ohne Durchtrieb | F |
| Durchtrieb | Flansch SAE J744 Nabe für Zahnwelle, 101-2 (B) 1 in 15T 16/32DP | 04 |
| Hochdruckbegrenzungsventil Einstellbereich ∆pHD | Hochdruckbegrenzungsventil, direktgesteuert, 3600 … 4650 psi, ohne Bypass, fest eingestellt (250 … 320 bar) | 3 |
| Filterung Speisekreis/Fremdeinspeisung | Filterung in der Saugleitung der Speisepumpe | S |
| Standard-/Sonderausführung | Sonderausführung | -S |
