Einheit · AXIAL-PISTON PUMP
A4VG125EZ2DM1/32R-NAF02F741M-SR902024183
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG125EZ2DM1/32R-NAF02F741M-S, Materialnummer R902024183. Nenngröße: NG 125. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Zweipunktverstellung elektrisch U = 24 V (EZ2). Druckabschneidung: Druckabschneidung (D). Mechanische Hubbegrenzung: Mechanische Hubbegrenzung, extern einstellbar (M). DA-Regelventil: Ohne DA-Regelventil (1). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Triebwelle: Zahnwelle DIN 5480 für Kombinationspumpe – 1. Pumpe (A). Anbauflansch: SAE J744 2+4-Loch (F). Arbeitsanschluss (Anschlussplatte): SAE-Arbeitsanschluss A und B, oben und unten Sauganschluss S unten (02). Speisepumpe: Integrierte Speisepumpe mit und ohne Durchtrieb (F). Hochdruckbegrenzungsventil Einstellbereich ∆pHD: Hochddruckbegrenzungsventil direktgesteuert, fest eingestellt 100 … 250 bar ohne Bypass (4). Standard-/Sonderausführung: Sonderausführung (-S).
- Nummer
- R902024183
- Typschlüssel
- A4VG125EZ2DM1/32R-NAF02F741M-S
- Gruppe
- A4VG 125
- Ausgabe
- 03/2020

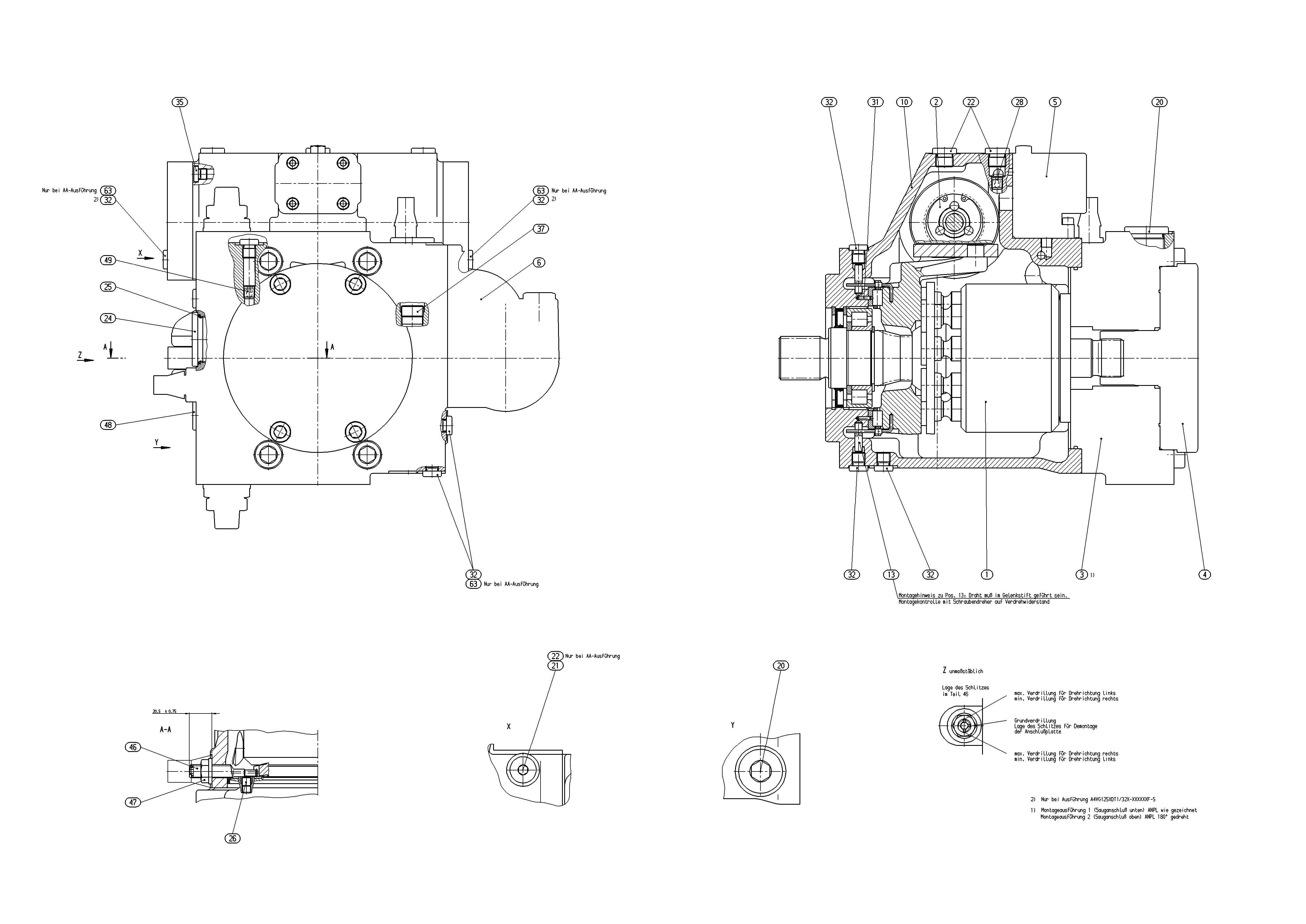

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R909607938 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902025244 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R909609519 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R909606325 | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| R909437190 | DIRECTIONAL-CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902033761 | FILTER Stückliste der Baugruppe →L | 1 | ||
| R902025545 | HOUSING | 1 | ||
| R902118633 | PIVOT PIN | 2 | ||
| R909153861 | SCREW PLUGD | 2 | ||
| R909153815 | SCREW PLUGD | 1 | ||
| R909153816 | SCREW PLUGD | 3 | ||
| R909083229 | SCREW PLUG | 1 | ||
| R909085545 | O-RINGD | 1 | ||
| R909153572 | SCREW PLUG | 1 | ||
| R909426700 | NOZZLE | 2 | ||
| R913016374 | SLOTTED SPRING PIN | 2 | ||
| R909151692 | SCREW PLUGD | 5 | ||
| R909153364 | SCREW PLUGD | 2 | ||
| R909156570 | SCREW PLUG | 1 | ||
| R902035616 | ECCENTRIC SCREW | 1 | ||
| R909087405 | SEALING NUTD | 1 | ||
| R909151694 | SCREW PLUGD | 1 | ||
| R909426707 | NOZZLE | 1 | ||
| 98 | R902095628 | SEAL KIT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 125 | 125 |
| Regel- und Verstelleinrichtung | Zweipunktverstellung elektrisch U = 24 V | EZ2 |
| Druckabschneidung | Druckabschneidung | D |
| Mechanische Hubbegrenzung | Mechanische Hubbegrenzung, extern einstellbar | M |
| DA-Regelventil | Ohne DA-Regelventil | 1 |
| Baureihe | Baureihe 3, Index 2 | 32 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) | N |
| Triebwelle | Zahnwelle DIN 5480 für Kombinationspumpe – 1. Pumpe | A |
| Anbauflansch | SAE J744 2+4-Loch | F |
| Arbeitsanschluss (Anschlussplatte) | SAE-Arbeitsanschluss A und B, oben und unten Sauganschluss S unten | 02 |
| Speisepumpe | Integrierte Speisepumpe mit und ohne Durchtrieb | F |
| Hochdruckbegrenzungsventil Einstellbereich ∆pHD | Hochddruckbegrenzungsventil direktgesteuert, fest eingestellt 100 … 250 bar ohne Bypass | 4 |
| Standard-/Sonderausführung | Sonderausführung | -S |
