Einheit · AXIAL-PISTON PUMP
AA11VLO260LG2S/11L-MSD07KXXX-SR902025077
Axialkolbenpumpe Bosch Rexroth Baureihe A11VO, Typschlüssel AA11VLO260LG2S/11L-MSD07KXXX-S, Materialnummer R902025077. Nenngröße: NG 260. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 bar (A11V). Betriebsart: Pumpe, offener Kreislauf mit Ladepumpe (LO). Regel- und Verstelleinrichtung: mit Übersteuerung steuerdruckabhängig positive Kennung, mit Load Sensing (LG2S). Drehrichtung: Bei Blick auf Triebwelle links (L). Triebwelle: Zahnwelle ANSI B92.1a‒1976 für Einzelpumpe (S). Anbauflansch: SAE J744 ‒ 4-Loch (D). Arbeitsanschluss: SAE-Druck- und Sauganschluss seitlich, gegenüberliegend, Befestigungsgewinde metrisch nach DIN 13. Anschlussgewinde, UNF mit O-Ring in Anlehnung an ISO 11926 (07). Standard-/Sonderausführung: Sonderausführung (S).
- Nummer
- R902025077
- Typschlüssel
- AA11VLO260LG2S/11L-MSD07KXXX-S
- Gruppe
- A11VLO 260
- Ausgabe
- 06/2020

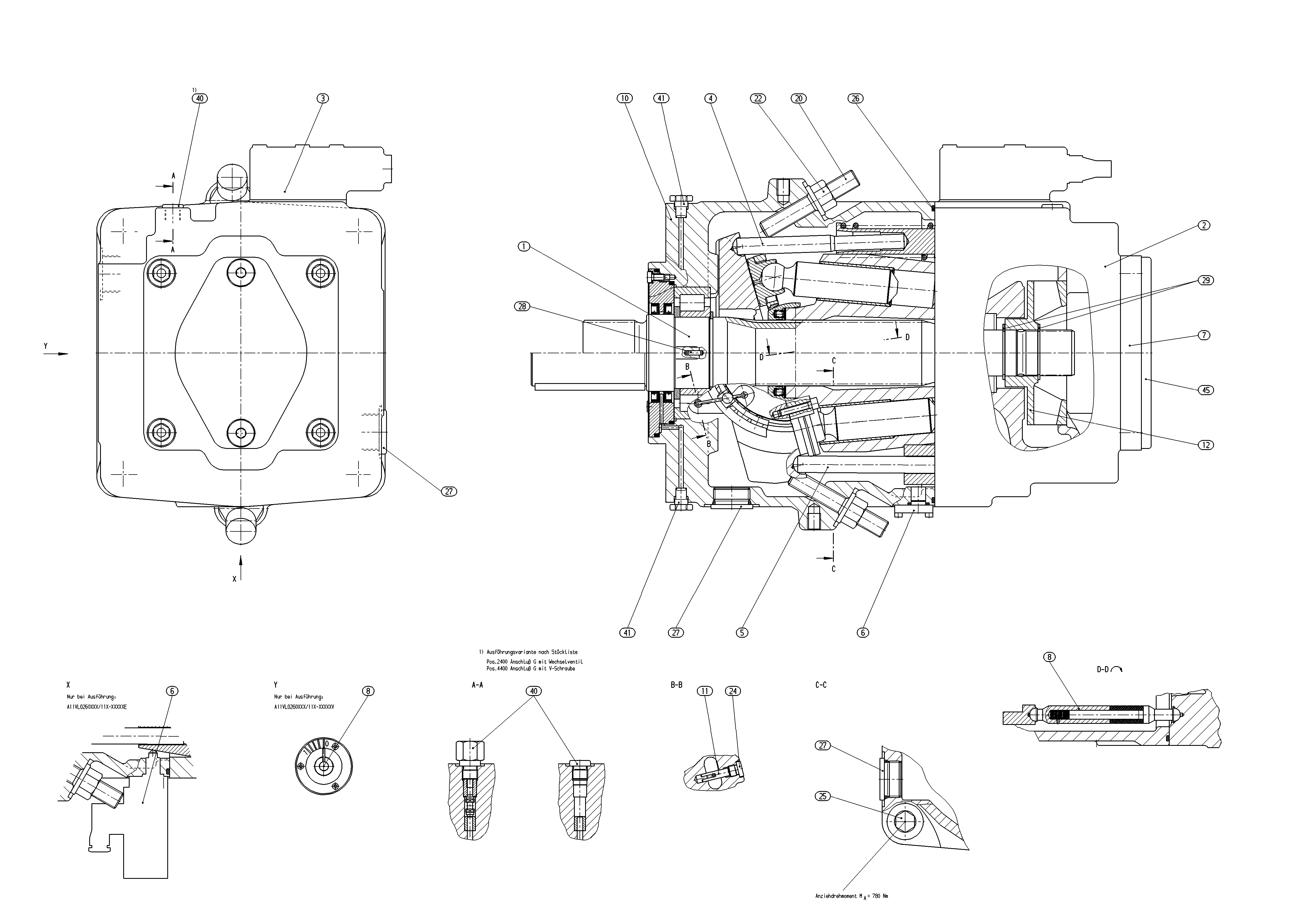

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| 1 | R902042952 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | |
| 2 | R902037373 | CONNECTION PLATE, LL Stückliste der Baugruppe →L | 1 | |
| R909447095 | REGULATOR Stückliste der Baugruppe →L | 1 | ||
| R909600261 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902015419 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902021367 | SEALING COVER Stückliste der Baugruppe →L | 1 | ||
| R902039332 | BELL HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902224687 | HOLD-DOWN ELEMENT Stückliste der Baugruppe →L | 1 | ||
| R902094196 | HOUSING | 1 | ||
| 11 | R902132714 | PIVOT PIN | 4 | |
| R909449670 | IMPELLER, LEFT-HAND ROTATATION | 1 | ||
| R909921095 | SETSCREW | 2 | ||
| R909153328 | SEALING NUTD | 2 | ||
| R909153364 | SCREW PLUGD | 4 | ||
| R909831387 | SOCKET HEAD CAP SCREW | 4 | ||
| R909831133 | O-RINGD | 1 | ||
| R909153378 | SCREW PLUGD | 1 | ||
| R913016375 | SLOTTED SPRING PIN | 2 | ||
| R909151259 | RETAINING RING | 2 | ||
| 30 | R909154024 | SCREW PLUG | 2 | |
| R909153371 | SCREW PLUG | 1 | ||
| R902600612 | BLEEDER VALVE | 2 | ||
| R909438015 | COVER Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 bar | A11V |
| Betriebsart | Pumpe, offener Kreislauf mit Ladepumpe | LO |
| Nenngröße (NG) | 260 | 260 |
| Regel- und Verstelleinrichtung | mit Übersteuerung steuerdruckabhängig positive Kennung, mit Load Sensing | LG2S |
| Index | Nenngröße 145 … 260 | 1 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Triebwelle | Zahnwelle ANSI B92.1a‒1976 für Einzelpumpe | S |
| Anbauflansch | SAE J744 ‒ 4-Loch | D |
| Arbeitsanschluss | SAE-Druck- und Sauganschluss seitlich, gegenüberliegend, Befestigungsgewinde metrisch nach DIN 13. Anschlussgewinde, UNF mit O-Ring in Anlehnung an ISO 11926 | 07 |
| Standard-/Sonderausführung | Sonderausführung | S |
