Einheit · AXIAL-PISTON PUMP
A4VG40DGDMT1/32L-NSC02K025E-SR902040550
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG40DGDMT1/32L-NSC02K025E-S, Materialnummer R902040550. Nenngröße: NG 40. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Verstellung hydraulisch, direktgesteuert (DG). Druckabschneidung: Druckabschneidung (D). Mechanische Hubbegrenzung: Mechanische Hubbegrenzung, extern einstellbar (M). Stellkammerdruckanschluss: Stellkammerdruckanschluss X X (T). DA-Regelventil: Ohne DA-Regelventil (1). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Triebwelle: Zahnwelle für Einzelpumpe ANSI B92.1a (S). Anbauflansch: SAE J744 2-Loch (C). Arbeitsanschluss (Anschlussplatte): SAE-Arbeitsanschluss A und B, oben und unten Sauganschluss S unten (02). Speisepumpe: Ohne integrierte Speisepumpe mit Durchtrieb (K). Durchtrieb: Flansch SAE J744 Nabe für Zahnwelle, 101-2 (B) 7/8 in 13T 16/32DP (02).
- Nummer
- R902040550
- Typschlüssel
- A4VG40DGDMT1/32L-NSC02K025E-S
- Gruppe
- A4VG 40
- Ausgabe
- 01/2020

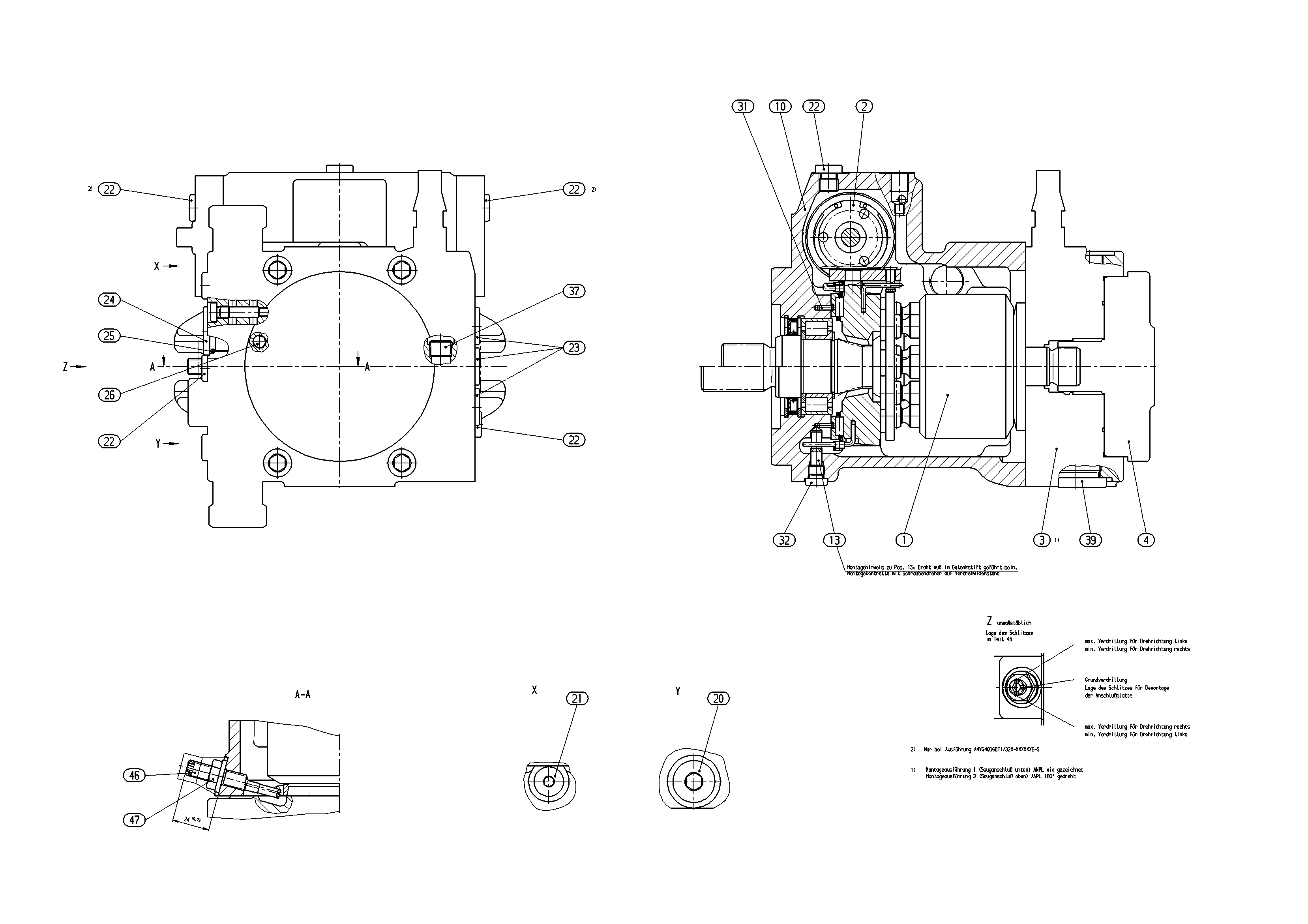

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902199685 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902019531 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902040553 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R902066321 | BELL HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902015521 | HOUSING | 1 | ||
| R902114380 | PIVOT PIN | 1 | ||
| R909151694 | SCREW PLUGD | 1 | ||
| R909151979 | SCREW PLUGD | 1 | ||
| R909151692 | SCREW PLUGD | 5 | ||
| R909153815 | SCREW PLUGD | 3 | ||
| R909084400 | SCREW PLUG | 1 | ||
| R909083761 | O-RINGD | 1 | ||
| R909153572 | SCREW PLUG | 1 | ||
| R913016373 | SLOTTED SPRING PIN | 2 | ||
| R909153364 | SCREW PLUGD | 1 | ||
| R909087912 | SCREW PLUG | 1 | ||
| R909153861 | SCREW PLUG | 1 | ||
| R909435856 | ECCENTRIC SCREW | 1 | ||
| R909153271 | SEALING NUTD | 1 | ||
| 98 | R902095641 | SEAL KIT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 40 | 40 |
| Regel- und Verstelleinrichtung | Verstellung hydraulisch, direktgesteuert | DG |
| Druckabschneidung | Druckabschneidung | D |
| Mechanische Hubbegrenzung | Mechanische Hubbegrenzung, extern einstellbar | M |
| Stellkammerdruckanschluss | Stellkammerdruckanschluss X X | T |
| DA-Regelventil | Ohne DA-Regelventil | 1 |
| Baureihe | Baureihe 3, Index 2 | 32 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) | N |
| Triebwelle | Zahnwelle für Einzelpumpe ANSI B92.1a | S |
| Anbauflansch | SAE J744 2-Loch | C |
| Arbeitsanschluss (Anschlussplatte) | SAE-Arbeitsanschluss A und B, oben und unten Sauganschluss S unten | 02 |
| Speisepumpe | Ohne integrierte Speisepumpe mit Durchtrieb | K |
| Durchtrieb | Flansch SAE J744 Nabe für Zahnwelle, 101-2 (B) 7/8 in 13T 16/32DP | 02 |
| Hochdruckbegrenzungsventil Einstellbereich ∆pHD | Hochddruckbegrenzungsventil 250 … 420 bar direktgesteuert, fest eingestellt mit Bypass | 5 |
| Filterung Speisekreis/Fremdeinspeisung | Fremdeinspeisung (bei Ausführung ohne integrierte Speisepumpe - N00, K...) | E |
| Standard-/Sonderausführung | Sonderausführung | -S |
