Einheit · POMPA OSIOWO-TŁOKOWA
AA4VG125DA2D2/32R-NSF52F041DR902040596
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel AA4VG125DA2D2/32R-NSF52F041D, Materialnummer R902040596. Nenngröße: NG 125. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 5800 psi (400 bar), Höchstdruck 6500 psi (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Automatische Verstellung drehzahlabhängig U = 24 V (DA2). Druckabschneidung: Druckabschneidung (D). DA-Regelventil: DA-Regelventil fest eingestellt (2). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Triebwelle: Zahnwelle für Einzelpumpe ANSI B92.1a (S). Anbauflansch: SAE J744 2+4-Loch (F). Arbeitsanschluss (Anschlussplatte): SAE-Arbeitsanschluss A und B, oben und unten Sauganschluss S unten (52). Speisepumpe: Integrierte Speisepumpe mit und ohne Durchtrieb (F). Durchtrieb: Flansch SAE J744 Nabe für Zahnwelle, 101-2 (B) 1 in 15T 16/32DP (04). Hochdruckbegrenzungsventil Einstellbereich ∆pHD: Hochdruckbegrenzungsventil, vorgesteuert, 1450 bis 6100 psi, mit Bypass (100 bis 420 bar) (1). Filterung Speisekreis/Fremdeinspeisung: Filterung in der Druckleitung der Speisepumpe Anschlüsse für externe Speisekreisfilterung (Fe und Fa) (D).
- Nummer
- R902040596
- Typschlüssel
- AA4VG125DA2D2/32R-NSF52F041D
- Gruppe
- A4VG 125
- Ausgabe
- 03/2020

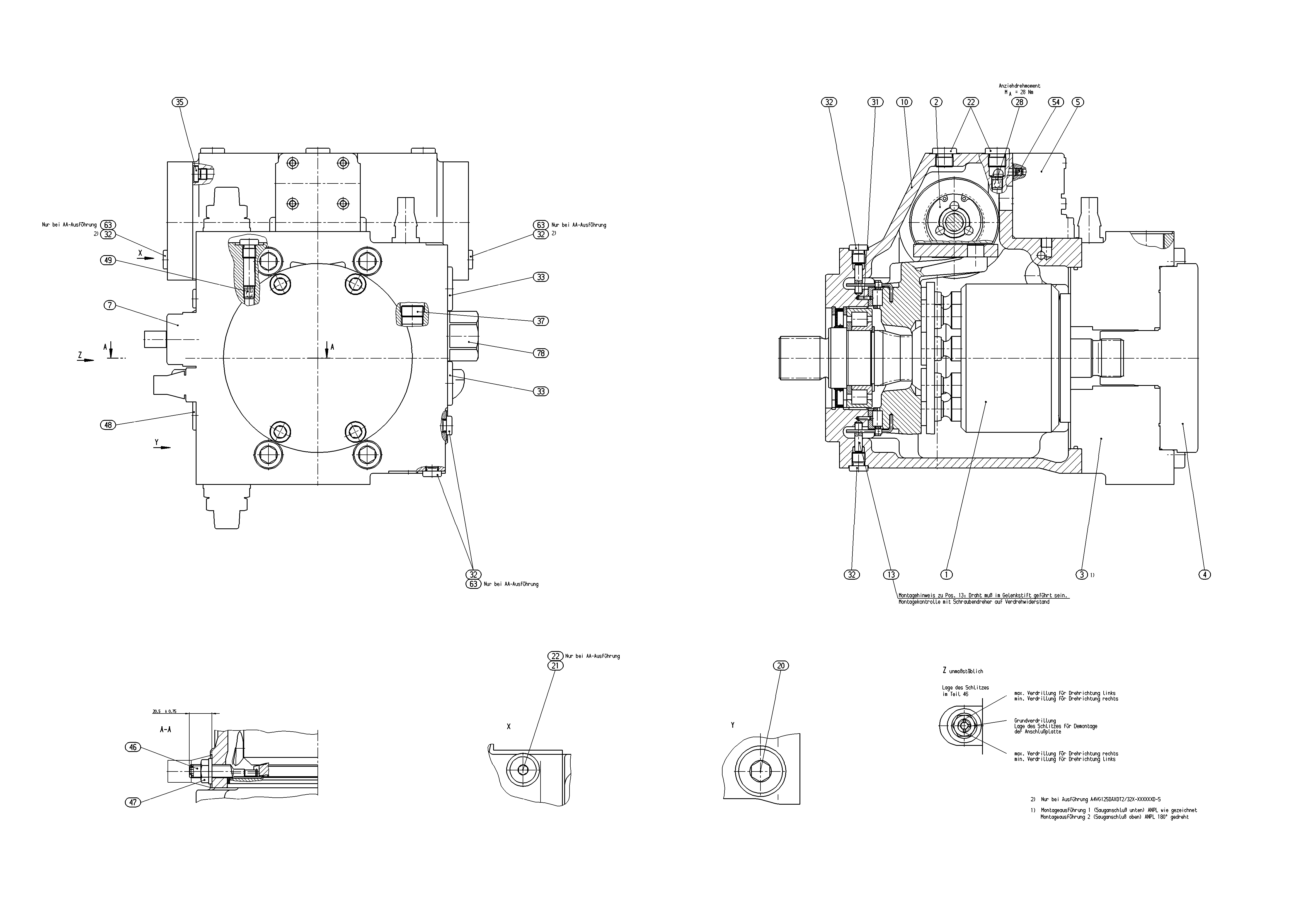

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R909607939 | MECHANIZM NAPĘDOWY Stückliste der Baugruppe →L | 1 | ||
| R902019704 | STEROWANIE Stückliste der Baugruppe →L | 1 | ||
| R909609525 | PŁYTA POŁĄCZENIOWA Stückliste der Baugruppe →L | 1 | ||
| R902006239 | POMPA ZĘBATA O ZAZĘBIENIU WEWNĘTRZNYM Stückliste der Baugruppe →L | 1 | ||
| R909437622 | ROZDZIELACZ Stückliste der Baugruppe →L | 1 | ||
| R909446560 | NABÓJ REGULACYJNY Stückliste der Baugruppe →L | 1 | ||
| R902010541 | KORPUS | 1 | ||
| R902118633 | SWORZEŃ OBROTU | 2 | ||
| R909153378 | KOREK GWINTOWANYD | 1 | ||
| R909153371 | KOREK GWINTOWANYD | 4 | ||
| R913016374 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| R909151692 | KOREK GWINTOWANYD | 2 | ||
| R909153861 | KOREK GWINTOWANYD | 2 | ||
| R909153364 | KOREK GWINTOWANYD | 2 | ||
| R909156570 | KOREK GWINTOWANY | 1 | ||
| R902035616 | ŚRUBA MIMOŚRODOWA | 1 | ||
| R909087405 | NAKRĘTKA USZCZELNIAJĄCAD | 1 | ||
| R909153339 | KOREK GWINTOWANYD | 1 | ||
| R909426707 | DYSZA | 1 | ||
| R909430054 | ŚRUBA PRZEPUSTNICY | 1 | ||
| R909154478 | KOREK GWINTOWANYD | 2 | ||
| R909442847 | ELEMENT GWINTOWANY Stückliste der Baugruppe →L | 1 | ||
| 98 | R902095530 | ZESTAW USZCZELNIEŃ | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 5800 psi (400 bar), Höchstdruck 6500 psi | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 125 | 125 |
| Regel- und Verstelleinrichtung | Automatische Verstellung drehzahlabhängig U = 24 V | DA2 |
| Druckabschneidung | Druckabschneidung | D |
| DA-Regelventil | DA-Regelventil fest eingestellt | 2 |
| Baureihe | Baureihe 3, Index 2 | 32 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) | N |
| Triebwelle | Zahnwelle für Einzelpumpe ANSI B92.1a | S |
| Anbauflansch | SAE J744 2+4-Loch | F |
| Arbeitsanschluss (Anschlussplatte) | SAE-Arbeitsanschluss A und B, oben und unten Sauganschluss S unten | 52 |
| Speisepumpe | Integrierte Speisepumpe mit und ohne Durchtrieb | F |
| Durchtrieb | Flansch SAE J744 Nabe für Zahnwelle, 101-2 (B) 1 in 15T 16/32DP | 04 |
| Hochdruckbegrenzungsventil Einstellbereich ∆pHD | Hochdruckbegrenzungsventil, vorgesteuert, 1450 bis 6100 psi, mit Bypass (100 bis 420 bar) | 1 |
| Filterung Speisekreis/Fremdeinspeisung | Filterung in der Druckleitung der Speisepumpe Anschlüsse für externe Speisekreisfilterung (Fe und Fa) | D |
