Einheit · AXIAL-PISTON PUMP
AA4VG56EP1D1/32R-NTC52K023E-SR902041428
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel AA4VG56EP1D1/32R-NTC52K023E-S, Materialnummer R902041428. Nenngröße: NG 56. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 5800 psi (400 bar), Höchstdruck 6500 psi (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Druckabschneidung: Druckabschneidung (D). DA-Regelventil: Ohne DA-Regelventil (1). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Triebwelle: Zahnwelle ANSI B92.1a für Kombinationspumpe – 1. Pumpe (T). Anbauflansch: SAE J744 2-Loch (C). Arbeitsanschluss (Anschlussplatte): SAE-Arbeitsanschluss A und B, oben und unten Sauganschluss S unten (52). Speisepumpe: Ohne integrierte Speisepumpe mit Durchtrieb (K). Durchtrieb: Flansch SAE J744 Nabe für Zahnwelle, 101-2 (B) 7/8 in 13T 16/32DP (02). Hochdruckbegrenzungsventil Einstellbereich ∆pHD: Hochdruckbegrenzungsventil 3600 bis 6100 psi, ohne Bypass, direktgesteuert, fest eingestellt (250 bis 420 bar) (3). Filterung Speisekreis/Fremdeinspeisung: Fremdeinspeisung (bei Ausführung ohne integrierte Speisepumpe - N00, K...) (E). Standard-/Sonderausführung: Sonderausführung (-S).
- Nummer
- R902041428
- Typschlüssel
- AA4VG56EP1D1/32R-NTC52K023E-S
- Gruppe
- A4VG 56
- Ausgabe
- 12/2019

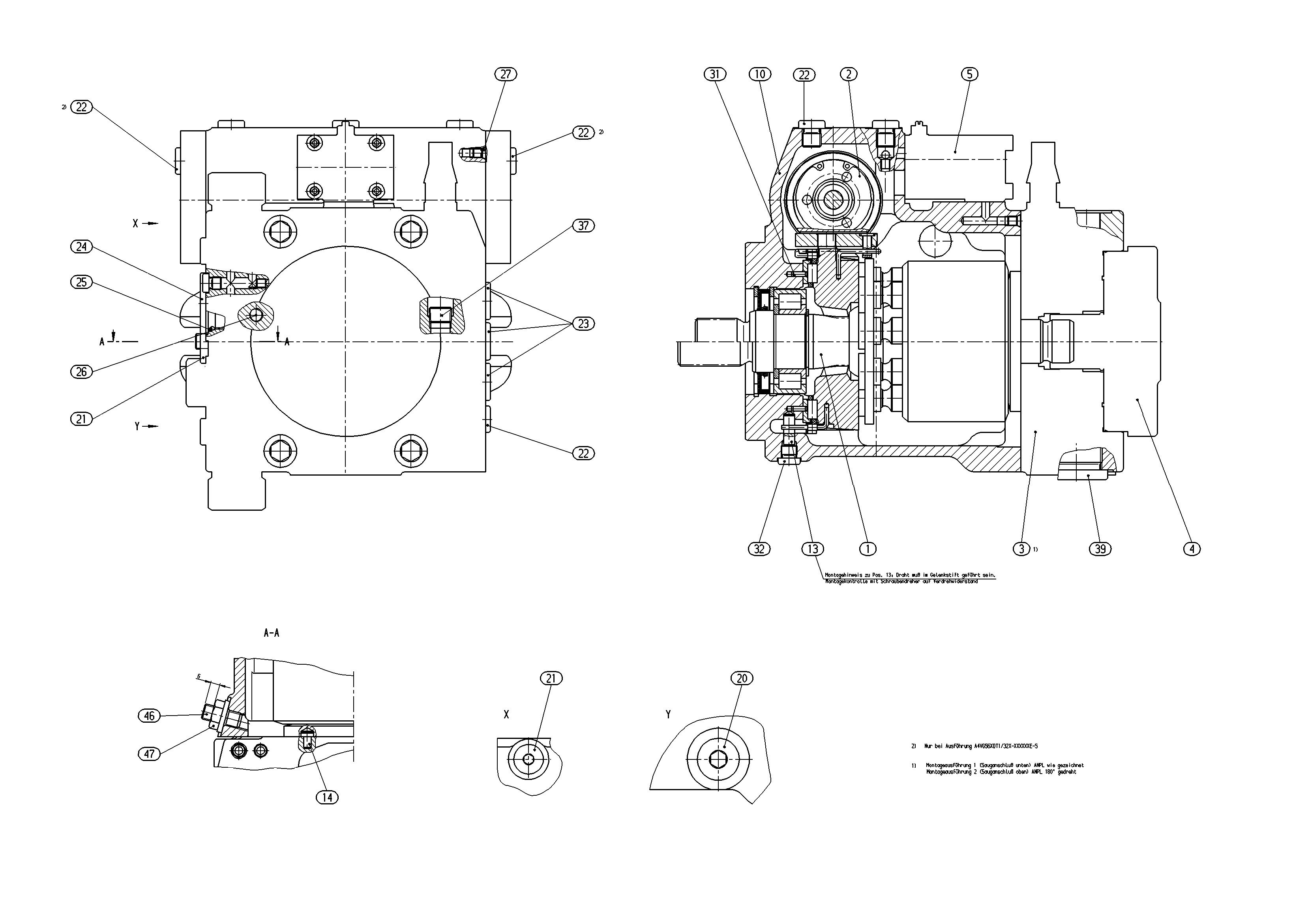

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| 1 | R902199697 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | |
| 2 | R902039813 | CONTROL Stückliste der Baugruppe →L | 1 | |
| R902041416 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| — | BELL HOUSING Stückliste der Baugruppe →L | 1 | ||
| — | CONTROL MODULE Stückliste der Baugruppe →L | 1 | ||
| R902029575 | HOUSING | 1 | ||
| R902132713 | PIVOT PIN | 1 | ||
| R902035774 | ECCENTRIC BOLT | 1 | ||
| R909154480 | SCREW PLUGD | 1 | ||
| R909153371 | SCREW PLUGD | 2 | ||
| R909154478 | SCREW PLUGD | 4 | ||
| R909153815 | SCREW PLUGD | 3 | ||
| R909083228 | SCREW PLUG | 1 | ||
| R909086731 | O-RINGD | 1 | ||
| R909153572 | SCREW PLUG | 1 | ||
| — | DOUBLE BREAK-OFF PLUG | 2 | ||
| R913016373 | SLOTTED SPRING PIN | 2 | ||
| R909153364 | SCREW PLUGD | 1 | ||
| R909087912 | SCREW PLUG | 1 | ||
| R909153378 | SCREW PLUG | 1 | ||
| R909154981 | SETSCREW | 1 | ||
| R909153271 | SEALING NUTD | 1 | ||
| 98 | R902095502 | SEAL KIT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 5800 psi (400 bar), Höchstdruck 6500 psi | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 56 | 56 |
| Druckabschneidung | Druckabschneidung | D |
| DA-Regelventil | Ohne DA-Regelventil | 1 |
| Baureihe | Baureihe 3, Index 2 | 32 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) | N |
| Triebwelle | Zahnwelle ANSI B92.1a für Kombinationspumpe – 1. Pumpe | T |
| Anbauflansch | SAE J744 2-Loch | C |
| Arbeitsanschluss (Anschlussplatte) | SAE-Arbeitsanschluss A und B, oben und unten Sauganschluss S unten | 52 |
| Speisepumpe | Ohne integrierte Speisepumpe mit Durchtrieb | K |
| Durchtrieb | Flansch SAE J744 Nabe für Zahnwelle, 101-2 (B) 7/8 in 13T 16/32DP | 02 |
| Hochdruckbegrenzungsventil Einstellbereich ∆pHD | Hochdruckbegrenzungsventil 3600 bis 6100 psi, ohne Bypass, direktgesteuert, fest eingestellt (250 bis 420 bar) | 3 |
| Filterung Speisekreis/Fremdeinspeisung | Fremdeinspeisung (bei Ausführung ohne integrierte Speisepumpe - N00, K...) | E |
| Standard-/Sonderausführung | Sonderausführung | -S |
