Einheit · AXIAL-PISTON PUMP
AA4VG56DA1DM4/32R-NSC52FXX5F-SR902044263
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel AA4VG56DA1DM4/32R-NSC52FXX5F-S, Materialnummer R902044263. Nenngröße: NG 56. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 5800 psi (400 bar), Höchstdruck 6500 psi (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Automatische Verstellung drehzahlabhängig U = 12 V (DA1). Druckabschneidung: Druckabschneidung (D). Mechanische Hubbegrenzung: Mechanische Hubbegrenzung, extern einstellbar (M). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Triebwelle: Zahnwelle für Einzelpumpe ANSI B92.1a (S). Anbauflansch: SAE J744 2-Loch (C). Arbeitsanschluss (Anschlussplatte): SAE-Arbeitsanschluss A und B, oben und unten Sauganschluss S unten (52). Speisepumpe: Integrierte Speisepumpe mit und ohne Durchtrieb (F). Hochdruckbegrenzungsventil Einstellbereich ∆pHD: Hochdruckbegrenzungsventil 3600 bis 6100 psi, direktgesteuert, fest eingestellt (250 bis 420 bar), mit Bypass (5). Filterung Speisekreis/Fremdeinspeisung: Anbaufilter mit Kaltstartventil (F). Standard-/Sonderausführung: Sonderausführung (-S).
- Nummer
- R902044263
- Typschlüssel
- AA4VG56DA1DM4/32R-NSC52FXX5F-S
- Gruppe
- A4VG 56
- Ausgabe
- 12/2019

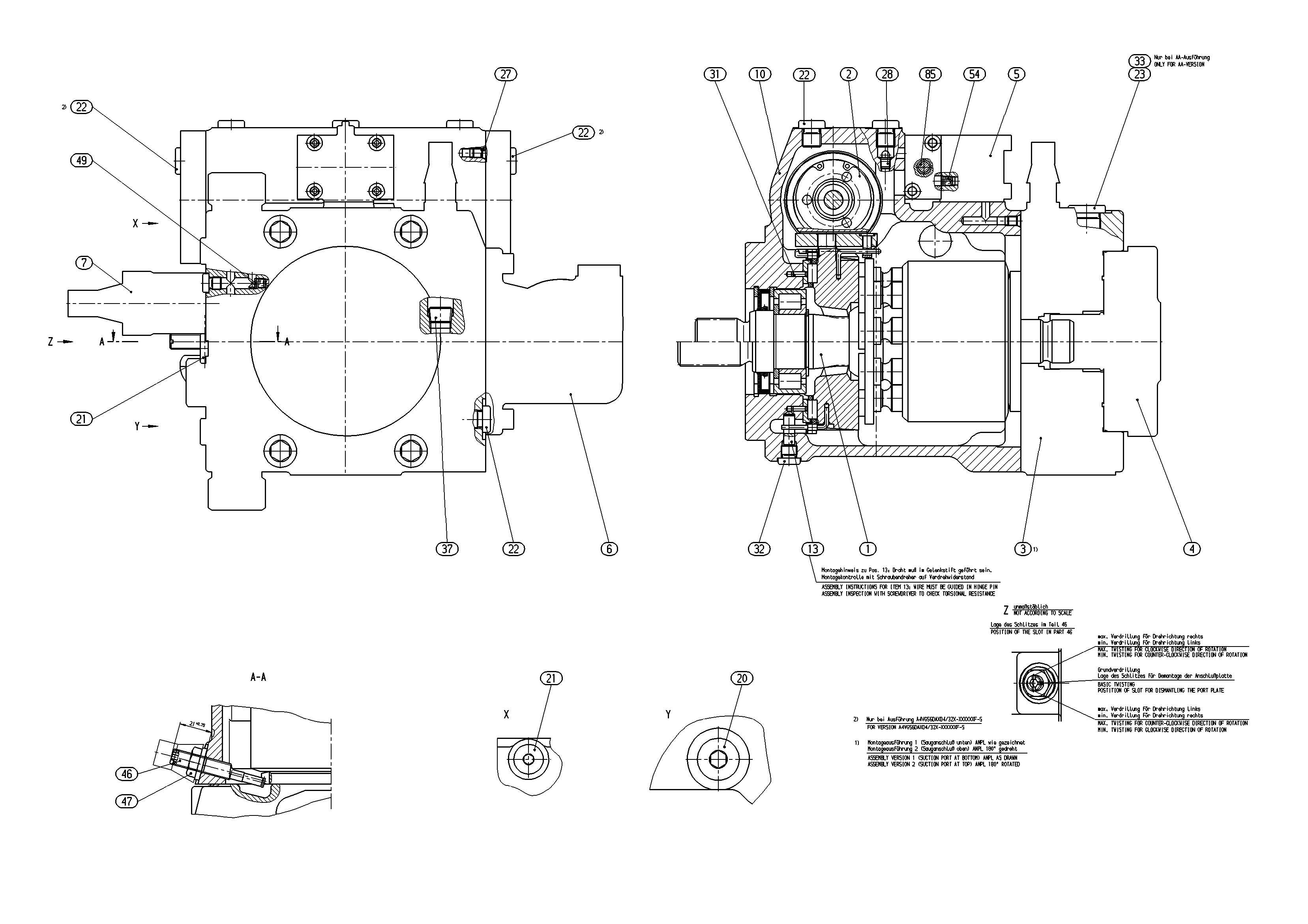

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| — | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| — | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R909609352 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| — | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| — | INCHING VALVE Stückliste der Baugruppe →L | 1 | ||
| R902033737 | FILTER Stückliste der Baugruppe →L | 1 | ||
| R909414719 | CONTROL CARTRIDGE Stückliste der Baugruppe →L | 1 | ||
| R902029575 | HOUSING | 1 | ||
| R902132713 | PIVOT PIN | 1 | ||
| R909154480 | SCREW PLUGD | 1 | ||
| R909153371 | SCREW PLUGD | 2 | ||
| R909154478 | SCREW PLUGD | 4 | ||
| — | DOUBLE BREAK-OFF PLUG | 2 | ||
| R909156492 | NOZZLE | 2 | ||
| R913016373 | SLOTTED SPRING PIN | 2 | ||
| R909153364 | SCREW PLUGD | 1 | ||
| R909153338 | SCREW PLUGD | 1 | ||
| R909087912 | SCREW PLUG | 1 | ||
| R909435856 | ECCENTRIC SCREW | 1 | ||
| R909153271 | SEALING NUTD | 1 | ||
| R909156496 | NOZZLE | 1 | ||
| R909156491 | NOZZLE | 1 | ||
| — | CONTROL ELEMENT Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 5800 psi (400 bar), Höchstdruck 6500 psi | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 56 | 56 |
| Regel- und Verstelleinrichtung | Automatische Verstellung drehzahlabhängig U = 12 V | DA1 |
| Druckabschneidung | Druckabschneidung | D |
| Mechanische Hubbegrenzung | Mechanische Hubbegrenzung, extern einstellbar | M |
| Baureihe | Baureihe 3, Index 2 | 32 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) | N |
| Triebwelle | Zahnwelle für Einzelpumpe ANSI B92.1a | S |
| Anbauflansch | SAE J744 2-Loch | C |
| Arbeitsanschluss (Anschlussplatte) | SAE-Arbeitsanschluss A und B, oben und unten Sauganschluss S unten | 52 |
| Speisepumpe | Integrierte Speisepumpe mit und ohne Durchtrieb | F |
| Hochdruckbegrenzungsventil Einstellbereich ∆pHD | Hochdruckbegrenzungsventil 3600 bis 6100 psi, direktgesteuert, fest eingestellt (250 bis 420 bar), mit Bypass | 5 |
| Filterung Speisekreis/Fremdeinspeisung | Anbaufilter mit Kaltstartventil | F |
| Standard-/Sonderausführung | Sonderausführung | -S |
