Einheit · AXIAL-PISTON PUMP

A4VG28EP11/32L-XXXXXN00XE-SR902047630

Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG28EP11/32L-XXXXXN00XE-S, Materialnummer R902047630. Nenngröße: NG 28. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 5800 psi (400 bar), Höchstdruck 6500 psi (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). DA-Regelventil: Ohne DA-Regelventil (1). Drehrichtung: Bei Blick auf Triebwelle links (L). Speisepumpe: Ohne integrierte Speisepumpe ohne Durchtrieb (N). Durchtrieb: Ohne Durchtrieb, nur bei Ausführung N und F (Pos. 16) (00). Filterung Speisekreis/Fremdeinspeisung: Fremdeinspeisung (bei Ausführung ohne integrierte Speisepumpe - N00, K...) (E). Standard-/Sonderausführung: Sonderausführung (-S).

Nummer
R902047630
Typschlüssel
A4VG28EP11/32L-XXXXXN00XE-S
Gruppe
A4VG 28
Ausgabe
06/2020

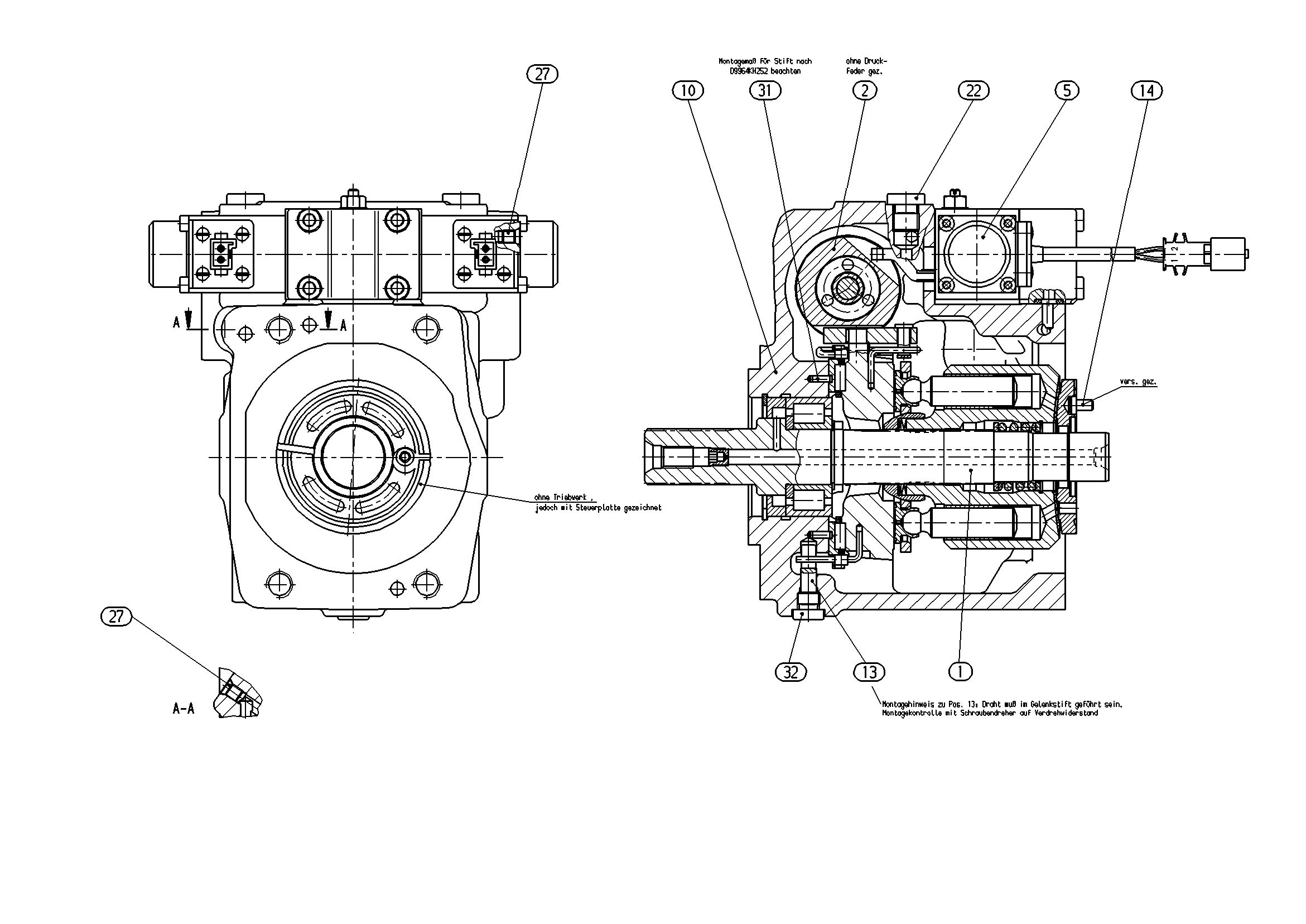

A4VG28EP11/32L-XXXXXN00XE-S — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
1R902047740ROTARY GROUP Stückliste der Baugruppe →L1
R902047852CONTROL Stückliste der Baugruppe →L1
R902030206CONTROL MODULE Stückliste der Baugruppe →L1
R902191213HOUSING1
R902114380PIVOT PIN1
R909405732POITIONING PIN1
R902191251SCREW PLUG2
R909831318DOUBLE BREAK-OFF PLUG2
R913016373SLOTTED SPRING PIN2
R902601931SCREW PLUG1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 5800 psi (400 bar), Höchstdruck 6500 psiA4V
BetriebsartPumpe, geschlossener KreislaufG
Nenngröße (NG)2828
DA-RegelventilOhne DA-Regelventil1
BaureiheBaureihe 3, Index 232
DrehrichtungBei Blick auf Triebwelle linksL
SpeisepumpeOhne integrierte Speisepumpe ohne DurchtriebN
DurchtriebOhne Durchtrieb, nur bei Ausführung N und F (Pos. 16)00
Filterung Speisekreis/FremdeinspeisungFremdeinspeisung (bei Ausführung ohne integrierte Speisepumpe - N00, K...)E
Standard-/SonderausführungSonderausführung-S

Weitere Ausführungen 11
