Einheit · AXIAL-PISTON PUMP
A10VG14MD1/10R-NSC16F003SR902049534
Axialkolbenpumpe Bosch Rexroth Baureihe A10VG, Typschlüssel A10VG14MD1/10R-NSC16F003S, Materialnummer R902049534. Nenngröße: NG 14. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 300 bar, Höchstdruck 350 bar (A10V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Druckabschneidung: Druckabschneidung (D). DA-Regelventil für NG28 … 63: Ohne DA-Regelventil (1). Drehrichtung: Bei Blick auf Triebwelle (R). Dichtungswerkstoff: NBR (Nitril-Kautschuk), Wellendichtring in FKM (Fluor-Kautschuk) (N). Triebwelle: Zahnwelle ANSI B92.1a–1976 für Einzelpumpe (S). Anbauflansch: SAE J744 2-Loch (C). Arbeitsanschluss (Anschlussplatte): Gewindeanschluss A und B, gleiche Seite rechts Sauganschluss S unten (16). Speisepumpe: Integrierte Speisepumpe mit und ohne Durchtrieb (F). Durchtrieb: Ohne Durchtrieb, nur bei Ausführung N und F (Pos. 16) (00). Hochdruckbegrenzungsventil Einstellbereich ∆pHD: Hochddruckbegrenzungsventil 250 … 320 bar ohne Bypass direktgesteuert, fest eingestellt (3). Filterung Speisekreis/Fremdeinspeisung: Filterung in der Saugleitung der Speisepumpe (S).
- Nummer
- R902049534
- Typschlüssel
- A10VG14MD1/10R-NSC16F003S
- Gruppe
- A10VG 14
- Ausgabe
- 06/2020

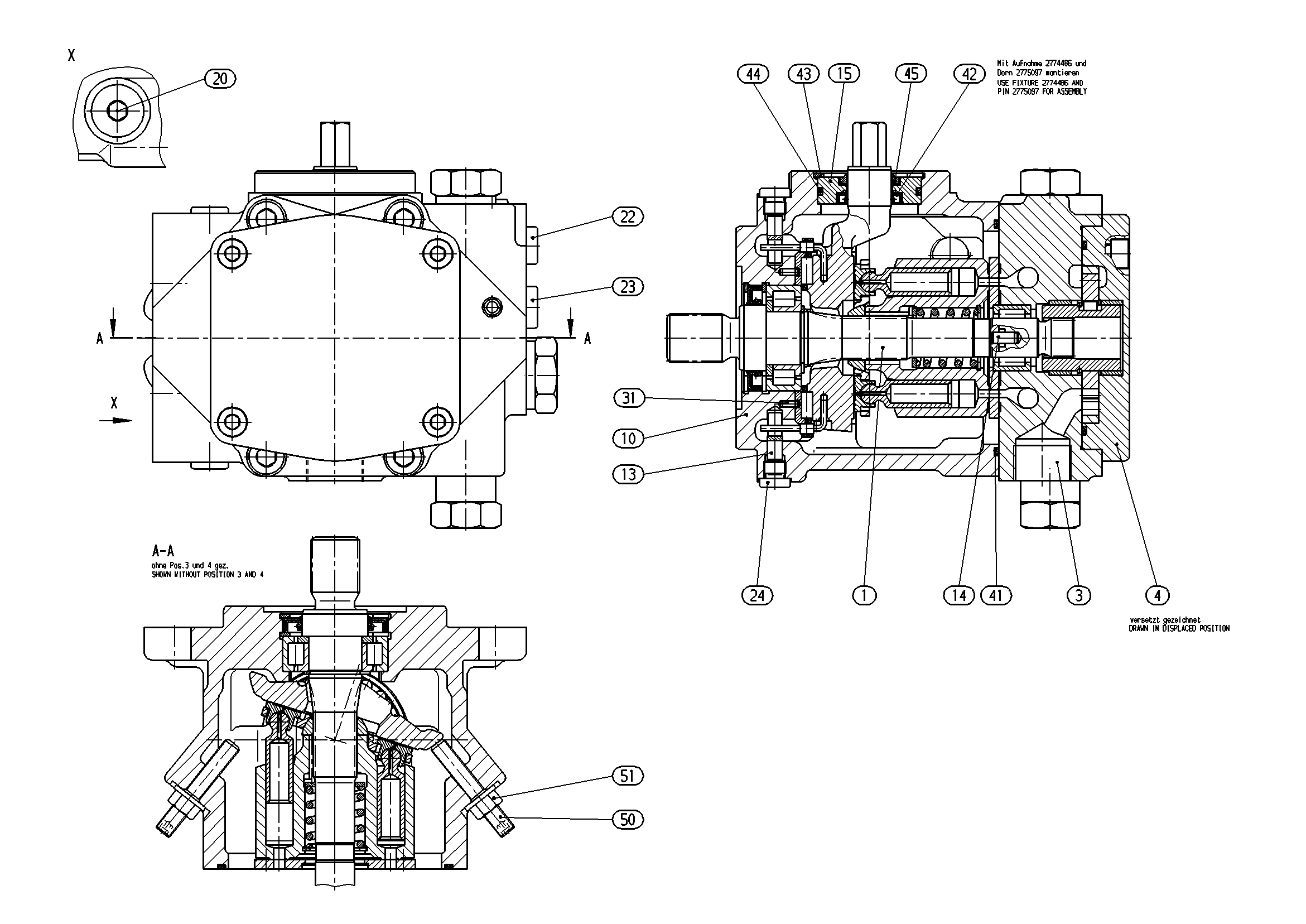

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902048908 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902049531 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R902005332 | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| R902269432 | HOUSING | 1 | ||
| R902114380 | PIVOT PIN | 2 | ||
| R913009664 | STRAIGHT PIN | 1 | ||
| R902049974 | SEAL RING | 1 | ||
| R909153815 | SCREW PLUGD | 1 | ||
| R909151692 | SCREW PLUGD | 1 | ||
| R909151979 | SCREW PLUGD | 1 | ||
| R909153364 | SCREW PLUGD | 2 | ||
| R913016373 | SLOTTED SPRING PIN | 2 | ||
| R909154589 | O-RINGD | 1 | ||
| R909830918 | SHAFT SEALING RINGD | 1 | ||
| R909084556 | RETAINING RING | 1 | ||
| R909831490 | O-RINGD | 1 | ||
| R902600973 | WIPERD | 1 | ||
| R902043471 | SETSCREW | 2 | ||
| R909152707 | SEALING NUTD | 2 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 300 bar, Höchstdruck 350 bar | A10V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 14 | 14 |
| Druckabschneidung | Druckabschneidung | D |
| DA-Regelventil für NG28 … 63 | Ohne DA-Regelventil | 1 |
| Baureihe | Baureihe 1, Index 0 | 10 |
| Drehrichtung | Bei Blick auf Triebwelle | R |
| Dichtungswerkstoff | NBR (Nitril-Kautschuk), Wellendichtring in FKM (Fluor-Kautschuk) | N |
| Triebwelle | Zahnwelle ANSI B92.1a–1976 für Einzelpumpe | S |
| Anbauflansch | SAE J744 2-Loch | C |
| Arbeitsanschluss (Anschlussplatte) | Gewindeanschluss A und B, gleiche Seite rechts Sauganschluss S unten | 16 |
| Speisepumpe | Integrierte Speisepumpe mit und ohne Durchtrieb | F |
| Durchtrieb | Ohne Durchtrieb, nur bei Ausführung N und F (Pos. 16) | 00 |
| Hochdruckbegrenzungsventil Einstellbereich ∆pHD | Hochddruckbegrenzungsventil 250 … 320 bar ohne Bypass direktgesteuert, fest eingestellt | 3 |
| Filterung Speisekreis/Fremdeinspeisung | Filterung in der Saugleitung der Speisepumpe | S |
