Einheit · AXIAL-PISTON PUMP
AA10VG45DGMT1/10R-NTCXXK043E-SR902049669
Axialkolbenpumpe Bosch Rexroth Baureihe A10VG, Typschlüssel AA10VG45DGMT1/10R-NTCXXK043E-S, Materialnummer R902049669. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 300 bar, Höchstdruck 350 bar (A10V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Verstellung hydraulisch direktgesteuert (DG). Mechanische Hubbegrenzung: Mechanische Hubbegrenzung, extern einstellbar (M). Stellkammerdruckanschluss: Stellkammerdruckanschluss X X (T). DA-Regelventil für NG28 … 63: Ohne DA-Regelventil (1). Drehrichtung: Bei Blick auf Triebwelle (R). Dichtungswerkstoff: NBR (Nitril-Kautschuk), Wellendichtring in FKM (Fluor-Kautschuk) (N). Triebwelle: Zahnwelle ANSI B92.1a–1976 für Kombinationspumpe (T). Anbauflansch: SAE J744 2-Loch (C). Speisepumpe: Ohne integrierte Speisepumpe mit Durchtrieb (K). Durchtrieb: Flansch SAE J744 Nabe für Zahnwelle, 101-2 (B) 1 in 15T 16/32DP (04). Hochdruckbegrenzungsventil Einstellbereich ∆pHD: Hochddruckbegrenzungsventil 250 … 320 bar ohne Bypass direktgesteuert, fest eingestellt (3). Filterung Speisekreis/Fremdeinspeisung: Fremdeinspeisung (bei Ausführung ohne integrierte Speisepumpe N und K) (E).
- Nummer
- R902049669
- Typschlüssel
- AA10VG45DGMT1/10R-NTCXXK043E-S
- Gruppe
- A10VG 45
- Ausgabe
- 06/2020

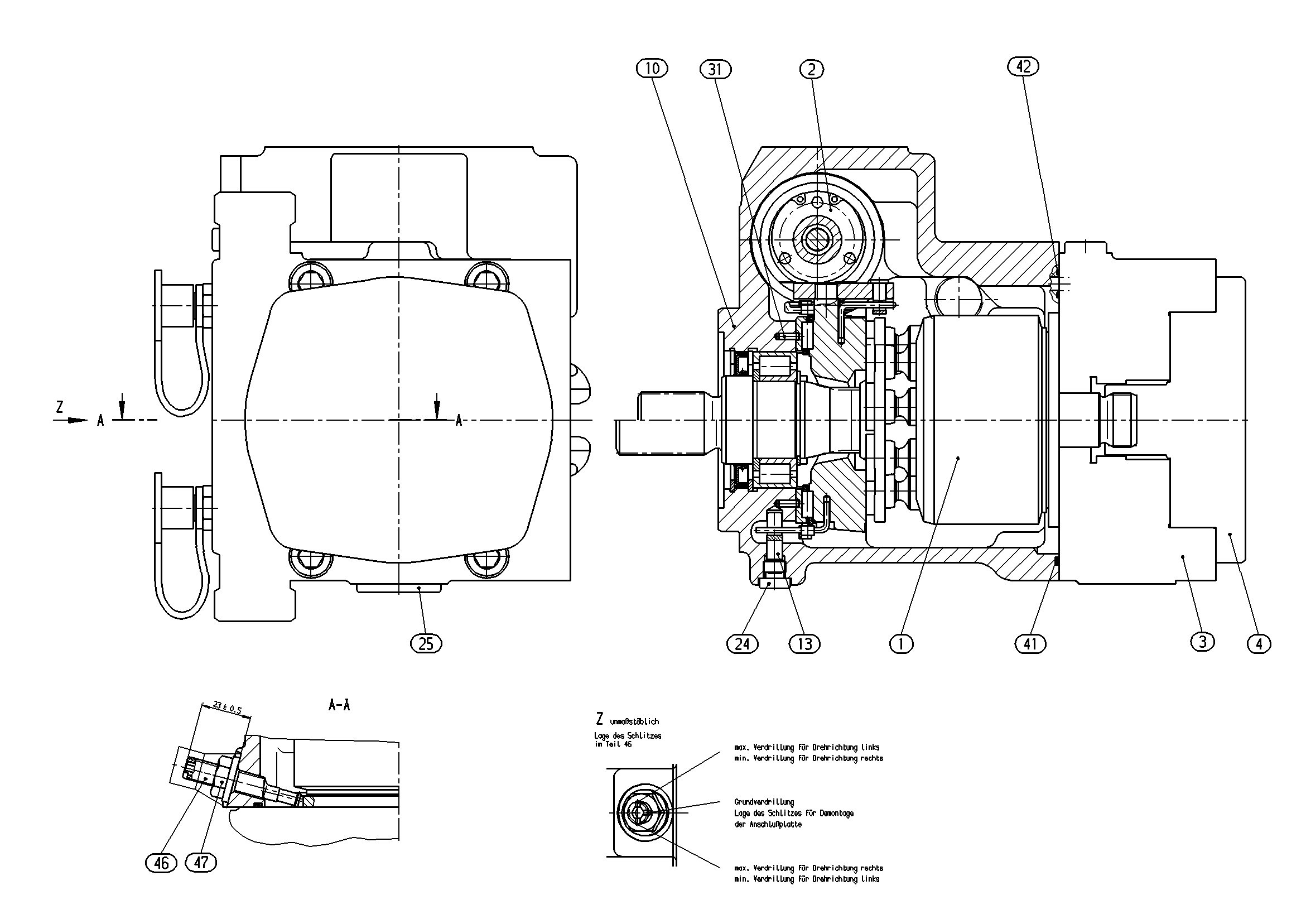

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902100539 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902039721 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902049663 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R902049662 | BELL HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902049660 | HOUSING | 1 | ||
| R902114380 | PIVOT PIN | 1 | ||
| 22 | R909154478 | SCREW PLUG | 2 | |
| R909153364 | SCREW PLUGD | 1 | ||
| R909153378 | SCREW PLUG | 1 | ||
| R913016373 | SLOTTED SPRING PIN | 2 | ||
| R909085364 | O-RINGD | 1 | ||
| R909085709 | O-RINGD | 1 | ||
| R902039582 | ECCENTRIC SCREW | 1 | ||
| R909153271 | SEALING NUT | 1 | ||
| 98 | R902095619 | SEAL KIT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 300 bar, Höchstdruck 350 bar | A10V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 45 | 45 |
| Regel- und Verstelleinrichtung | Verstellung hydraulisch direktgesteuert | DG |
| Mechanische Hubbegrenzung | Mechanische Hubbegrenzung, extern einstellbar | M |
| Stellkammerdruckanschluss | Stellkammerdruckanschluss X X | T |
| DA-Regelventil für NG28 … 63 | Ohne DA-Regelventil | 1 |
| Baureihe | Baureihe 1, Index 0 | 10 |
| Drehrichtung | Bei Blick auf Triebwelle | R |
| Dichtungswerkstoff | NBR (Nitril-Kautschuk), Wellendichtring in FKM (Fluor-Kautschuk) | N |
| Triebwelle | Zahnwelle ANSI B92.1a–1976 für Kombinationspumpe | T |
| Anbauflansch | SAE J744 2-Loch | C |
| Speisepumpe | Ohne integrierte Speisepumpe mit Durchtrieb | K |
| Durchtrieb | Flansch SAE J744 Nabe für Zahnwelle, 101-2 (B) 1 in 15T 16/32DP | 04 |
| Hochdruckbegrenzungsventil Einstellbereich ∆pHD | Hochddruckbegrenzungsventil 250 … 320 bar ohne Bypass direktgesteuert, fest eingestellt | 3 |
| Filterung Speisekreis/Fremdeinspeisung | Fremdeinspeisung (bei Ausführung ohne integrierte Speisepumpe N und K) | E |
| Standard-/Sonderausführung | Sonderausführung | -S |
