Einheit · AXIAL-PISTON PUMP
AA10VG63EZ2X1/10R-NSC60N005EH-SR902052618
Axialkolbenpumpe Bosch Rexroth Baureihe A10VG, Typschlüssel AA10VG63EZ2X1/10R-NSC60N005EH-S, Materialnummer R902052618. Nenngröße: NG 63. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 4350 psi (300 bar), Höchstdruck 5100 psi (AA10V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Zweipunktverstellung, elektrisch (EZ2). DA-Regelventil: Ohne DA-Regelventil (1). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitril-Kautschuk), Wellendichtring in FKM (Fluor-Kautschuk) (N). Triebwelle: Zahnwelle ANSI B92.1a–1976 für Einzelpumpe (S). Anbauflansch: SAE J744 2-Loch (C). Arbeitsanschluss (Anschlussplatte): SAE-Arbeitsanschluss A und B, gleiche Seite links Sauganschluss S unten (60). Speisepumpe: Ohne integrierte Speisepumpe ohne Durchtrieb (N). Durchtrieb: Ohne Durchtrieb, nur bei Ausführung N und F (Pos. 16) (00). Hochdruckbegrenzungsventil Einstellbereich ∆pHD: Hochdruckbegrenzungsventil, direktgesteuert, 3600 … 4650 psi, fest eingestellt (250 … 320 bar), mit Bypass (5). Filterung Speisekreis/Fremdeinspeisung: Fremdeinspeisung (bei Ausführung ohne integrierte Speisepumpe N und K) (E). Standard-/Sonderausführung: Sonderausführung (-S).
- Nummer
- R902052618
- Typschlüssel
- AA10VG63EZ2X1/10R-NSC60N005EH-S
- Gruppe
- A10VG 63
- Ausgabe
- 06/2020

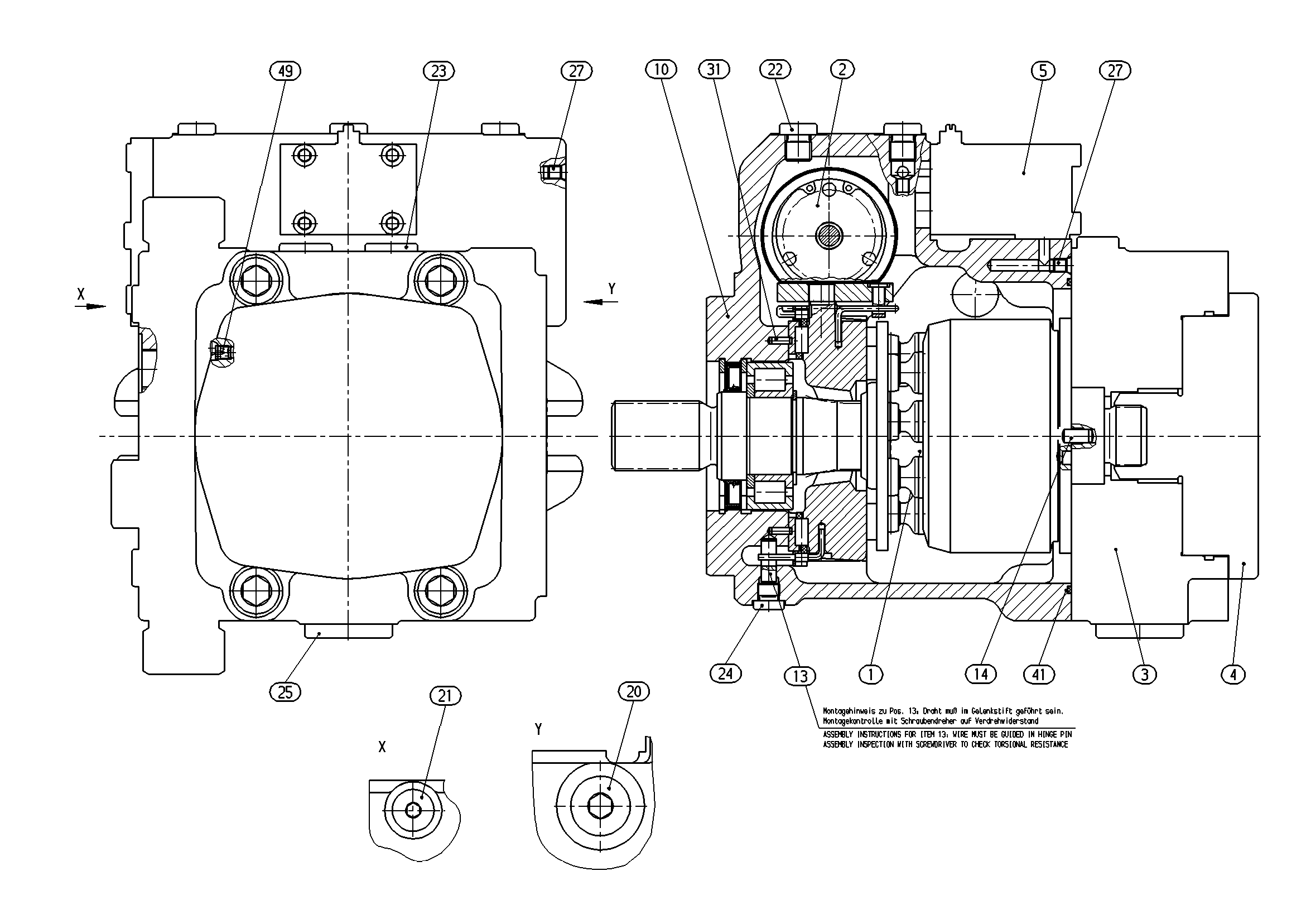

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902036084 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902035894 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902035818 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R902029969 | COVER Stückliste der Baugruppe →L | 1 | ||
| R902029352 | DIRECTIONAL-CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902035886 | HOUSING | 1 | ||
| R902132713 | PIVOT PIN | 1 | ||
| R902035845 | ECCENTRIC BOLT | 1 | ||
| R909153339 | SCREW PLUGD | 1 | ||
| R909153371 | SCREW PLUGD | 1 | ||
| R909154478 | SCREW PLUGD | 3 | ||
| R909153338 | SCREW PLUG | 2 | ||
| R909153364 | SCREW PLUGD | 1 | ||
| R909831318 | DOUBLE BREAK-OFF PLUG | 2 | ||
| R913016373 | SLOTTED SPRING PIN | 2 | ||
| R909153330 | O-RINGD | 1 | ||
| R909156493 | NOZZLE | 1 | ||
| 98 | R902095620 | SEAL KIT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 4350 psi (300 bar), Höchstdruck 5100 psi | AA10V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 63 | 63 |
| Regel- und Verstelleinrichtung | Zweipunktverstellung, elektrisch | EZ2 |
| DA-Regelventil | Ohne DA-Regelventil | 1 |
| Baureihe | Baureihe 1, Index 0 | 10 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | NBR (Nitril-Kautschuk), Wellendichtring in FKM (Fluor-Kautschuk) | N |
| Triebwelle | Zahnwelle ANSI B92.1a–1976 für Einzelpumpe | S |
| Anbauflansch | SAE J744 2-Loch | C |
| Arbeitsanschluss (Anschlussplatte) | SAE-Arbeitsanschluss A und B, gleiche Seite links Sauganschluss S unten | 60 |
| Speisepumpe | Ohne integrierte Speisepumpe ohne Durchtrieb | N |
| Durchtrieb | Ohne Durchtrieb, nur bei Ausführung N und F (Pos. 16) | 00 |
| Hochdruckbegrenzungsventil Einstellbereich ∆pHD | Hochdruckbegrenzungsventil, direktgesteuert, 3600 … 4650 psi, fest eingestellt (250 … 320 bar), mit Bypass | 5 |
| Filterung Speisekreis/Fremdeinspeisung | Fremdeinspeisung (bei Ausführung ohne integrierte Speisepumpe N und K) | E |
| Standard-/Sonderausführung | Sonderausführung | -S |
