Einheit · AXIAL-PISTON PUMP
A10VG45EP21/10R-NSC10F014DH-SR902057629
Axialkolbenpumpe Bosch Rexroth Baureihe A10VG, Typschlüssel A10VG45EP21/10R-NSC10F014DH-S, Materialnummer R902057629. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 300 bar, Höchstdruck 350 bar (A10V). Betriebsart: Pumpe, geschlossener Kreislauf (G). DA-Regelventil für NG28 … 63: Ohne DA-Regelventil (1). Drehrichtung: Bei Blick auf Triebwelle (R). Dichtungswerkstoff: NBR (Nitril-Kautschuk), Wellendichtring in FKM (Fluor-Kautschuk) (N). Triebwelle: Zahnwelle ANSI B92.1a–1976 für Einzelpumpe (S). Anbauflansch: SAE J744 2-Loch (C). Arbeitsanschluss (Anschlussplatte): SAE-Arbeitsanschluss A und B, gleiche Seite links Sauganschluss S unten (10). Speisepumpe: Integrierte Speisepumpe mit und ohne Durchtrieb (F). Durchtrieb: Flansch SAE J744 Nabe für Zahnwelle, 82-2 (A) 5/8 in 9T 16/32DP (01). Hochdruckbegrenzungsventil Einstellbereich ∆pHD: Hochddruckbegrenzungsventil direktgesteuert, fest eingestellt 100 … 250 bar ohne Bypass (4). Filterung Speisekreis/Fremdeinspeisung: Filterung in der Druckleitung der Speisepumpe Anschlüsse für externe Speisekreisfilterung (Fe und G (Fa)) (D). Standard-/Sonderausführung: Sonderausführung (-S).
- Nummer
- R902057629
- Typschlüssel
- A10VG45EP21/10R-NSC10F014DH-S
- Gruppe
- A10VG 45
- Ausgabe
- 06/2020

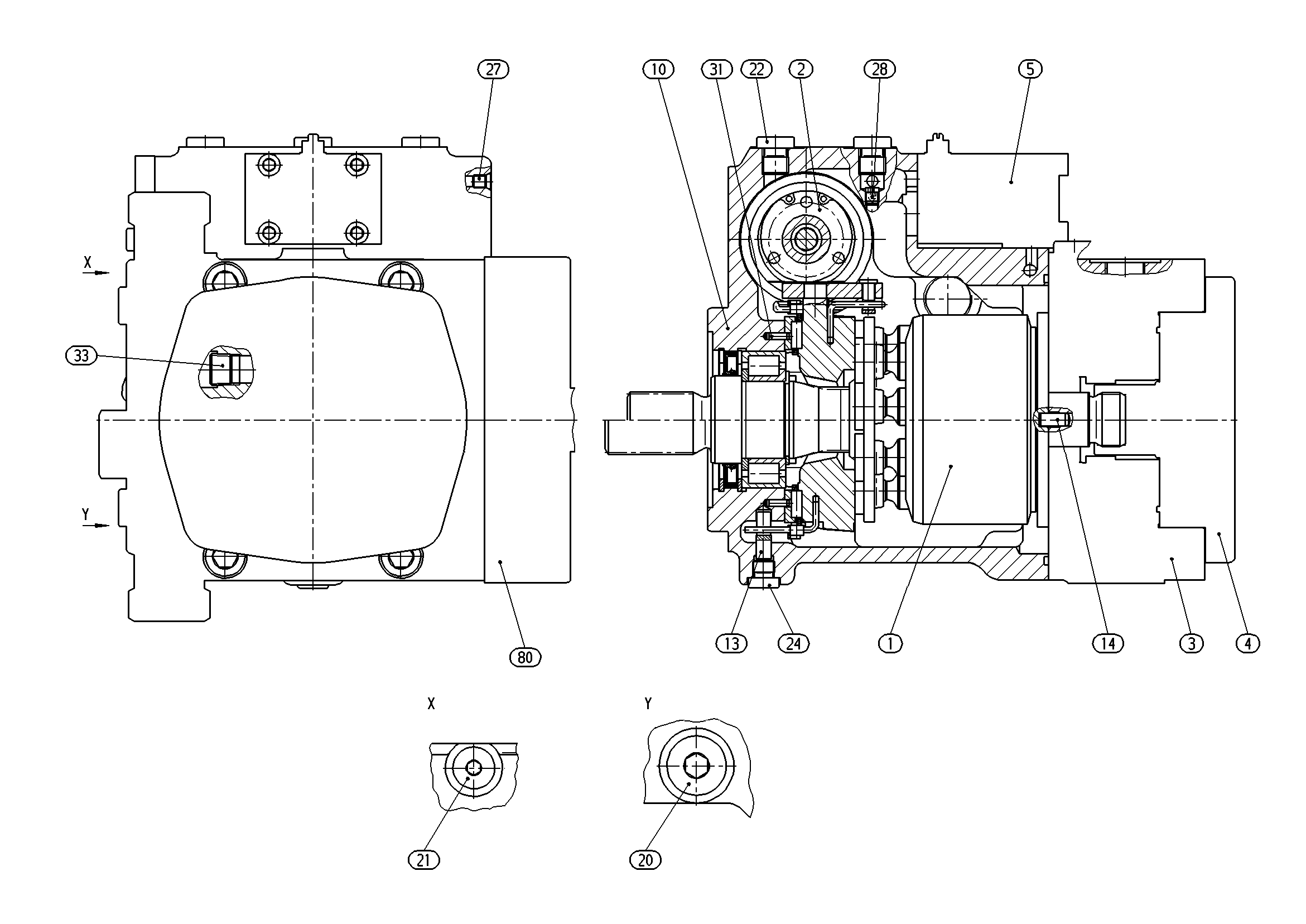

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902100538 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902009489 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902041163 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R909602831 | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| R902104410 | CONTROL MODULE Stückliste der Baugruppe →L | 1 | ||
| R902015647 | HOUSING | 1 | ||
| R902114380 | PIVOT PIN | 1 | ||
| R913009677 | STRAIGHT PIN | 1 | ||
| R909151694 | SCREW PLUGD | 1 | ||
| R909151979 | SCREW PLUGD | 1 | ||
| R909151692 | SCREW PLUGD | 3 | ||
| R909153364 | SCREW PLUGD | 3 | ||
| R909831318 | DOUBLE BREAK-OFF PLUG | 1 | ||
| R909156493 | NOZZLE | 2 | ||
| R913016373 | SLOTTED SPRING PIN | 2 | ||
| R909087912 | SCREW PLUG | 1 | ||
| 41 | R909085364 | O-RINGD | 1 | |
| R902074318 | FLUSH/BOOST PRESSURE VALVE Stückliste der Baugruppe →L | 1 | ||
| 98 | R902095615 | SEAL KIT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 300 bar, Höchstdruck 350 bar | A10V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 45 | 45 |
| DA-Regelventil für NG28 … 63 | Ohne DA-Regelventil | 1 |
| Baureihe | Baureihe 1, Index 0 | 10 |
| Drehrichtung | Bei Blick auf Triebwelle | R |
| Dichtungswerkstoff | NBR (Nitril-Kautschuk), Wellendichtring in FKM (Fluor-Kautschuk) | N |
| Triebwelle | Zahnwelle ANSI B92.1a–1976 für Einzelpumpe | S |
| Anbauflansch | SAE J744 2-Loch | C |
| Arbeitsanschluss (Anschlussplatte) | SAE-Arbeitsanschluss A und B, gleiche Seite links Sauganschluss S unten | 10 |
| Speisepumpe | Integrierte Speisepumpe mit und ohne Durchtrieb | F |
| Durchtrieb | Flansch SAE J744 Nabe für Zahnwelle, 82-2 (A) 5/8 in 9T 16/32DP | 01 |
| Hochdruckbegrenzungsventil Einstellbereich ∆pHD | Hochddruckbegrenzungsventil direktgesteuert, fest eingestellt 100 … 250 bar ohne Bypass | 4 |
| Filterung Speisekreis/Fremdeinspeisung | Filterung in der Druckleitung der Speisepumpe Anschlüsse für externe Speisekreisfilterung (Fe und G (Fa)) | D |
| Standard-/Sonderausführung | Sonderausführung | -S |
