Einheit · AXIAL-PISTON MOTOR

AA6VM55HD1/63W-VSD520DBR902078769

Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel AA6VM55HD1/63W-VSD520DB, Materialnummer R902078769. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (AA6V). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Proportionalverstellung, hydraulisch ΔpSt = 145 psi (10 bar) (HD1). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle ANSI B92.1a (S). Anbauflansch: SAE J744 - 4-Loch 165-4 (D). Arbeitsanschluss: SAE-Arbeitsanschlüsse ohne Ventil 0 A und B seitlich, gegenüberliegend 52 (520). Regelbeginn: bei Vg max (Standard bei HD, HZ, EP, EZ, DA) (B).

Nummer
R902078769
Typschlüssel
AA6VM55HD1/63W-VSD520DB
Gruppe
A6VM 55
Ausgabe
06/2020

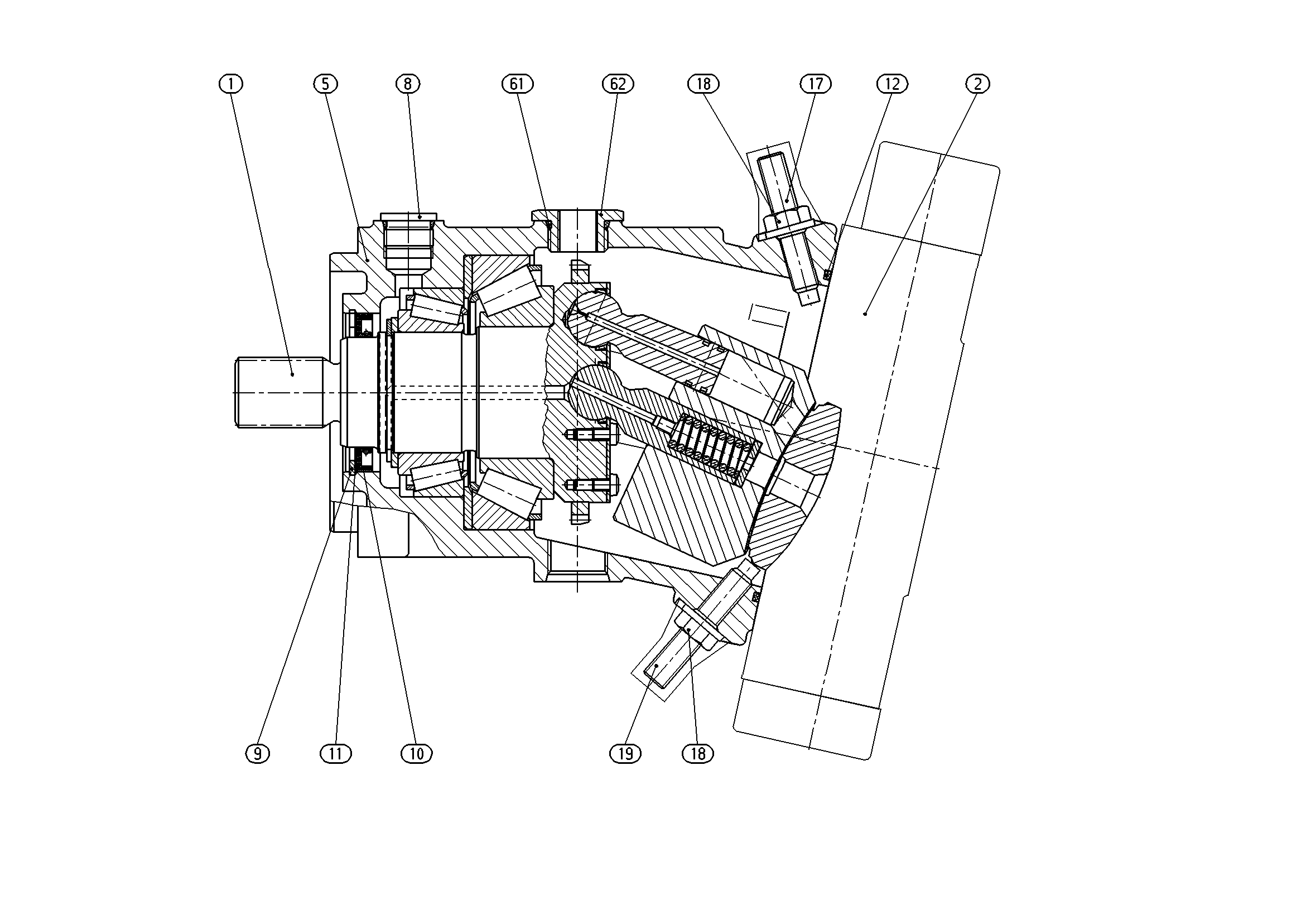

AA6VM55HD1/63W-VSD520DB — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R909604704ROTARY GROUP Stückliste der Baugruppe →L1
R909605981CONTROL Stückliste der Baugruppe →L1
R909921863HOUSING1
R910967343SCREW PLUGD1
9R909083408RETAINING RING1
R909831179ROTARY SHAFT LIP SEALD1
11R909087079SUPPORTING DISCD1
12R902253125SEAL RINGD1
R909447003SETSCREW Stückliste der Baugruppe →L2
R909152426SEALING NUTD2
98R902002302SEAL KIT1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägachsenbauart, verstellbarAA6V
BetriebsartMotorM
Regel- und VerstelleinrichtungProportionalverstellung, hydraulisch ΔpSt = 145 psi (10 bar)HD1
BaureiheBaureihe 6, Index 363
DrehrichtungBei Blick auf Triebwelle wechselndW
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwelleZahnwelle ANSI B92.1aS
AnbauflanschSAE J744 - 4-Loch 165-4D
ArbeitsanschlussSAE-Arbeitsanschlüsse ohne Ventil 0 A und B seitlich, gegenüberliegend 52520
Regelbeginnbei Vg max (Standard bei HD, HZ, EP, EZ, DA)B
