Einheit · AXIAL-PISTON PUMP
A4VG125DE4DT1/32R-VSF02F023FRH-SR902089233
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG125DE4DT1/32R-VSF02F023FRH-S, Materialnummer R902089233. Nenngröße: NG 125. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Druckabschneidung: Druckabschneidung (D). Stellkammerdruckanschluss: Stellkammerdruckanschluss X X (T). DA-Regelventil: Ohne DA-Regelventil (1). Drehrichtung: Blick auf Triebwelle rechts (R). Triebwelle: Zahnwelle für Einzelpumpe ANSI B92.1a (S). Anbauflansch: SAE J744 2+4-Loch (F). Arbeitsanschluss (Anschlussplatte): SAE-Arbeitsanschluss A und B, oben und unten Sauganschluss S unten (02). Speisepumpe: Integrierte Speisepumpe mit und ohne Durchtrieb (F). Durchtrieb: Flansch SAE J744 Nabe für Zahnwelle, 101-2 (B) 7/8 in 13T 16/32DP (02). Hochdruckbegrenzungsventil Einstellbereich ∆pHD: Hochddruckbegrenzungsventil 250 … 420 bar ohne Bypass direktgesteuert, fest eingestellt (3). Filterung Speisekreis/Fremdeinspeisung: Anbaufilter mit Kaltstartventil (F). Schwenkwinkelsensor: Elektrischer Schwenkwinkelsensor (R).
- Nummer
- R902089233
- Typschlüssel
- A4VG125DE4DT1/32R-VSF02F023FRH-S
- Gruppe
- A4VG 125
- Ausgabe
- 02/2020

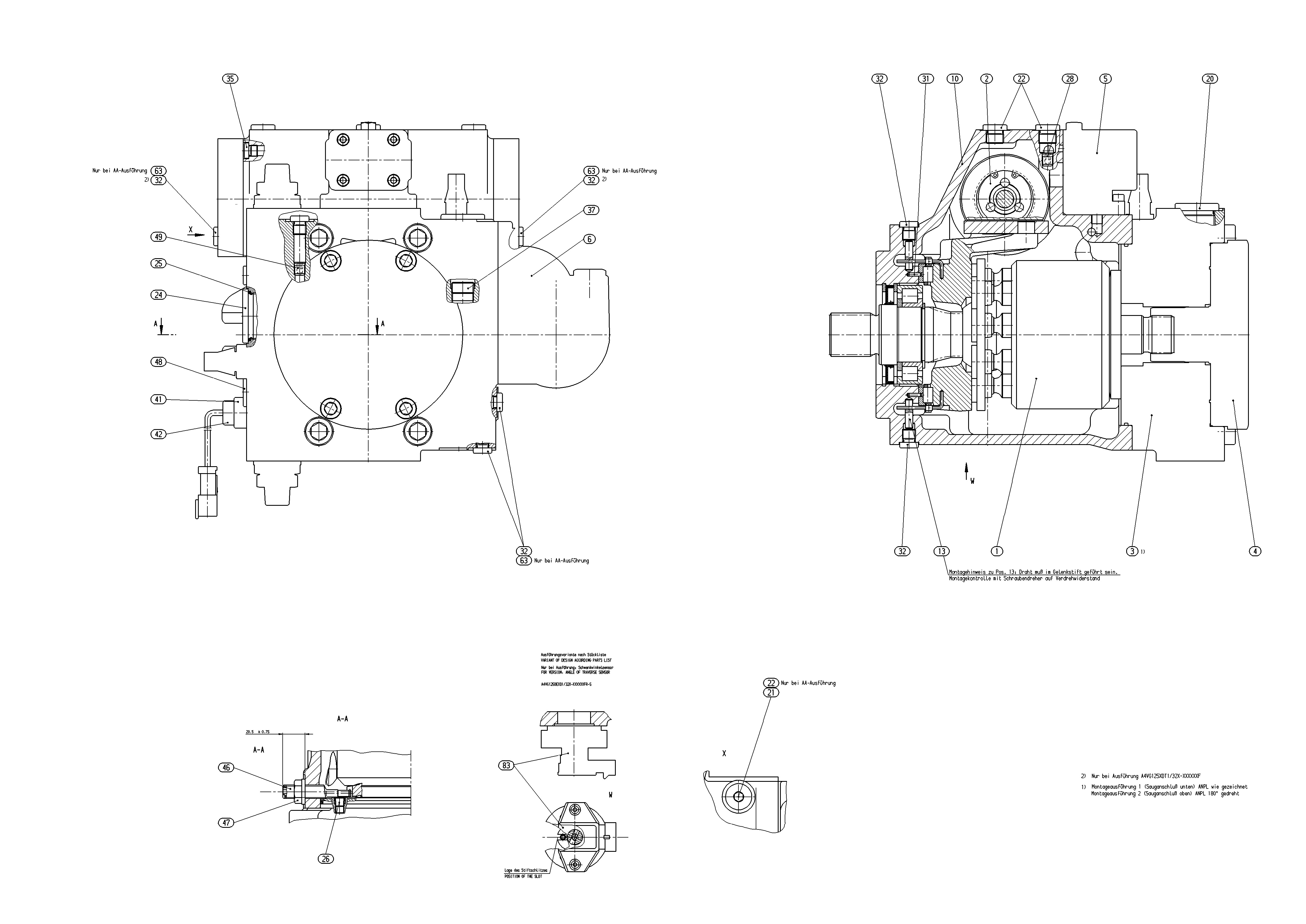

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902199757 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902096435 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902089194 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R902089200 | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| R902089130 | CONTROL UNIT Stückliste der Baugruppe →L | 1 | ||
| R902089195 | FILTER Stückliste der Baugruppe →L | 1 | ||
| R902085121 | HOUSING | 1 | ||
| 13 | R902118633 | PIVOT PIN | 2 | |
| R909156652 | SCREW PLUGD | 1 | ||
| R909156651 | SCREW PLUGD | 1 | ||
| R909156864 | SCREW PLUGD | 3 | ||
| R909083229 | SCREW PLUG | 1 | ||
| R909156361 | O-RING | 1 | ||
| R909153572 | SCREW PLUG | 1 | ||
| R913016373 | SLOTTED SPRING PIN | 2 | ||
| R909156650 | SCREW PLUGD | 6 | ||
| R909156649 | SCREW PLUGD | 2 | ||
| R909156570 | SCREW PLUG | 1 | ||
| 41 | R909068122 | THREADED REDUCING STUD | 1 | |
| R902601963 | POLLUTION SWITCH | 1 | ||
| R902035616 | ECCENTRIC SCREW | 1 | ||
| R909087405 | SEALING NUTD | 1 | ||
| R909156654 | SCREW PLUGD | 1 | ||
| R909426707 | NOZZLE | 1 | ||
| R902089215 | SWIVEL ANGLE SENSOR Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 125 | 125 |
| Druckabschneidung | Druckabschneidung | D |
| Stellkammerdruckanschluss | Stellkammerdruckanschluss X X | T |
| DA-Regelventil | Ohne DA-Regelventil | 1 |
| Baureihe | Baureihe 3, Index 2 | 32 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Triebwelle | Zahnwelle für Einzelpumpe ANSI B92.1a | S |
| Anbauflansch | SAE J744 2+4-Loch | F |
| Arbeitsanschluss (Anschlussplatte) | SAE-Arbeitsanschluss A und B, oben und unten Sauganschluss S unten | 02 |
| Speisepumpe | Integrierte Speisepumpe mit und ohne Durchtrieb | F |
| Durchtrieb | Flansch SAE J744 Nabe für Zahnwelle, 101-2 (B) 7/8 in 13T 16/32DP | 02 |
| Hochdruckbegrenzungsventil Einstellbereich ∆pHD | Hochddruckbegrenzungsventil 250 … 420 bar ohne Bypass direktgesteuert, fest eingestellt | 3 |
| Filterung Speisekreis/Fremdeinspeisung | Anbaufilter mit Kaltstartventil | F |
| Schwenkwinkelsensor | Elektrischer Schwenkwinkelsensor | R |
| Standard-/Sonderausführung | Sonderausführung | -S |
