Einheit · AXIAL-PISTON PUMP
A4VG125HDMT1/32R-NSF02F021S-ESR902092001
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG125HDMT1/32R-NSF02F021S-ES, Materialnummer R902092001. Nenngröße: NG 125. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Druckabschneidung: Druckabschneidung (D). Mechanische Hubbegrenzung: Mechanische Hubbegrenzung, extern einstellbar (M). Stellkammerdruckanschluss: Stellkammerdruckanschluss X X (T). DA-Regelventil: Ohne DA-Regelventil (1). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Triebwelle: Zahnwelle für Einzelpumpe ANSI B92.1a (S). Anbauflansch: SAE J744 2+4-Loch (F). Arbeitsanschluss (Anschlussplatte): SAE-Arbeitsanschluss A und B, oben und unten Sauganschluss S unten (02). Speisepumpe: Integrierte Speisepumpe mit und ohne Durchtrieb (F). Durchtrieb: Flansch SAE J744 Nabe für Zahnwelle, 101-2 (B) 7/8 in 13T 16/32DP (02). Hochdruckbegrenzungsventil Einstellbereich ∆pHD: Hochdruckbegrenzungsventil vorgesteuert 100 … 420 bar mit Bypass (1).
- Nummer
- R902092001
- Typschlüssel
- A4VG125HDMT1/32R-NSF02F021S-ES
- Gruppe
- A4VG 125
- Ausgabe
- 03/2020

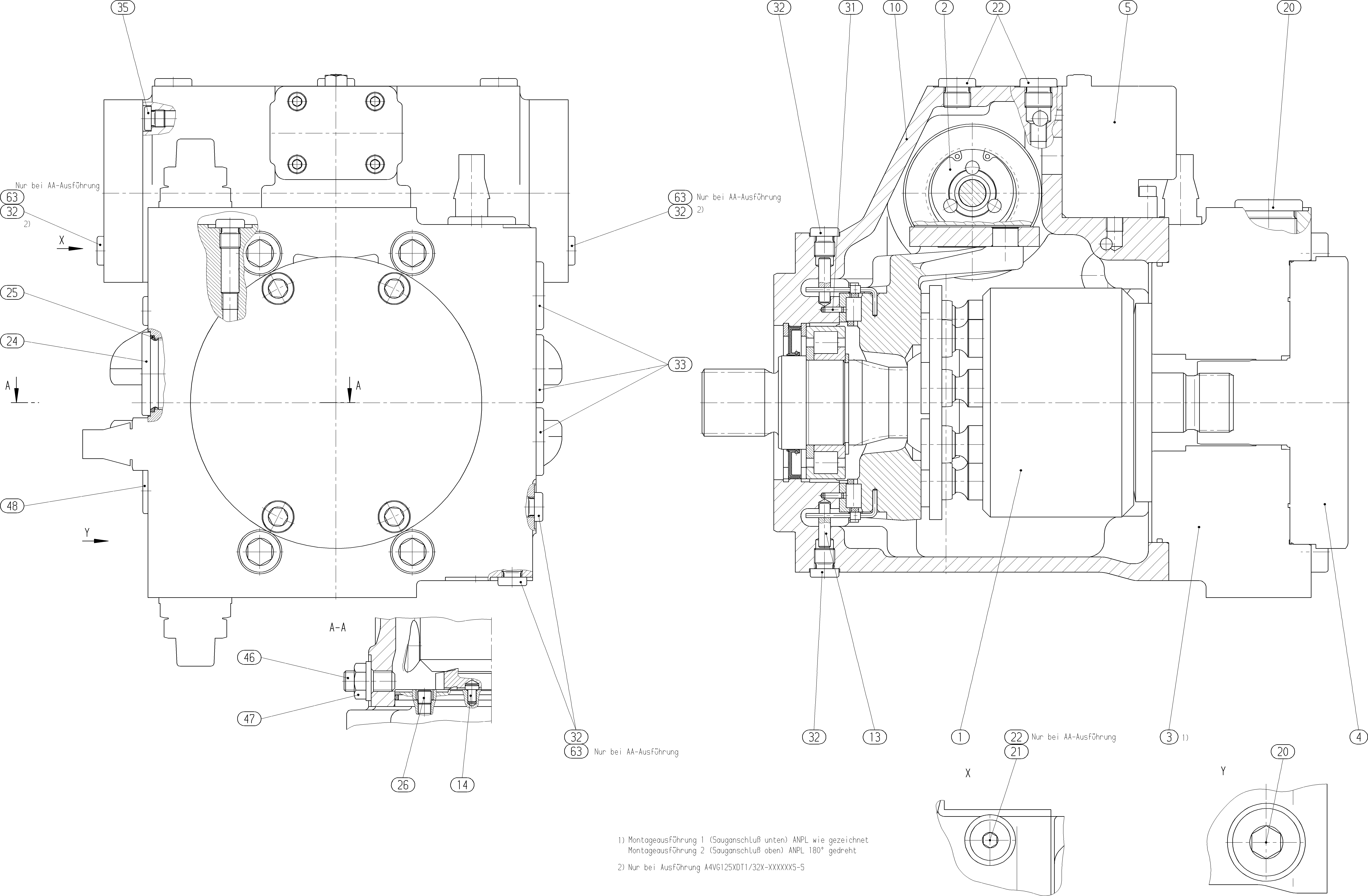

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902199753 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R909446180 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R909609521 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R902097849 | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| R909446223 | CONTROL UNIT Stückliste der Baugruppe →L | 1 | ||
| R909443725 | HOUSING | 1 | ||
| R902118633 | PIVOT PIN | 2 | ||
| R909153861 | SCREW PLUGD | 3 | ||
| R909153815 | SCREW PLUGD | 1 | ||
| R909153816 | SCREW PLUGD | 5 | ||
| R909153862 | SCREW PLUGD | 1 | ||
| R913016373 | SLOTTED SPRING PIN | 2 | ||
| R909151692 | SCREW PLUGD | 3 | ||
| R909153364 | SCREW PLUGD | 2 | ||
| 40 | R909153910 | SCREW PLUGD | 1 | |
| R902035616 | ECCENTRIC SCREW | 1 | ||
| R909087405 | SEALING NUTD | 1 | ||
| R909151694 | SCREW PLUGD | 3 | ||
| R909151979 | SCREW PLUG | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 125 | 125 |
| Druckabschneidung | Druckabschneidung | D |
| Mechanische Hubbegrenzung | Mechanische Hubbegrenzung, extern einstellbar | M |
| Stellkammerdruckanschluss | Stellkammerdruckanschluss X X | T |
| DA-Regelventil | Ohne DA-Regelventil | 1 |
| Baureihe | Baureihe 3, Index 2 | 32 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) | N |
| Triebwelle | Zahnwelle für Einzelpumpe ANSI B92.1a | S |
| Anbauflansch | SAE J744 2+4-Loch | F |
| Arbeitsanschluss (Anschlussplatte) | SAE-Arbeitsanschluss A und B, oben und unten Sauganschluss S unten | 02 |
| Speisepumpe | Integrierte Speisepumpe mit und ohne Durchtrieb | F |
| Durchtrieb | Flansch SAE J744 Nabe für Zahnwelle, 101-2 (B) 7/8 in 13T 16/32DP | 02 |
| Hochdruckbegrenzungsventil Einstellbereich ∆pHD | Hochdruckbegrenzungsventil vorgesteuert 100 … 420 bar mit Bypass | 1 |
| Filterung Speisekreis/Fremdeinspeisung | Filterung in der Saugleitung der Speisepumpe | S |
