Einheit · AXIAL-PISTON PUMP
AA11VO40LE1S1/10R-NSC62K01P-SR902122041
Axialkolbenpumpe Bosch Rexroth Baureihe A11VO, Typschlüssel AA11VO40LE1S1/10R-NSC62K01P-S, Materialnummer R902122041. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (A11V). Betriebsart: Pumpe, ohne Ladepumpe offener Kreislauf (O). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring FKM (Fluorkautschuk) (N). Triebwelle: Zahnwelle ANSI B92.1a‒1976 für Einzelpumpe (S). Anbauflansch: SAE J744 ‒ 2-Loch (C). Arbeitsanschluss: SAE-Druck- und Sauganschluss seitlich, gegenüberliegend, UNC-Befestigungsgewinde. Anschlussgewinde UNF mit Profildichtring in Anlehnung an ISO 11926 (62). Durchtrieb: 82-2 (A) 5/8 in 9T 16/32DP A (K01). Stecker für Magnete: DEUTSCH-Stecker angegossen 2-polig, ohne Löschdiode (P). Standard-/Sonderausführung: Sonderausführung (S).
- Nummer
- R902122041
- Typschlüssel
- AA11VO40LE1S1/10R-NSC62K01P-S
- Gruppe
- A11VO 40
- Ausgabe
- 06/2020

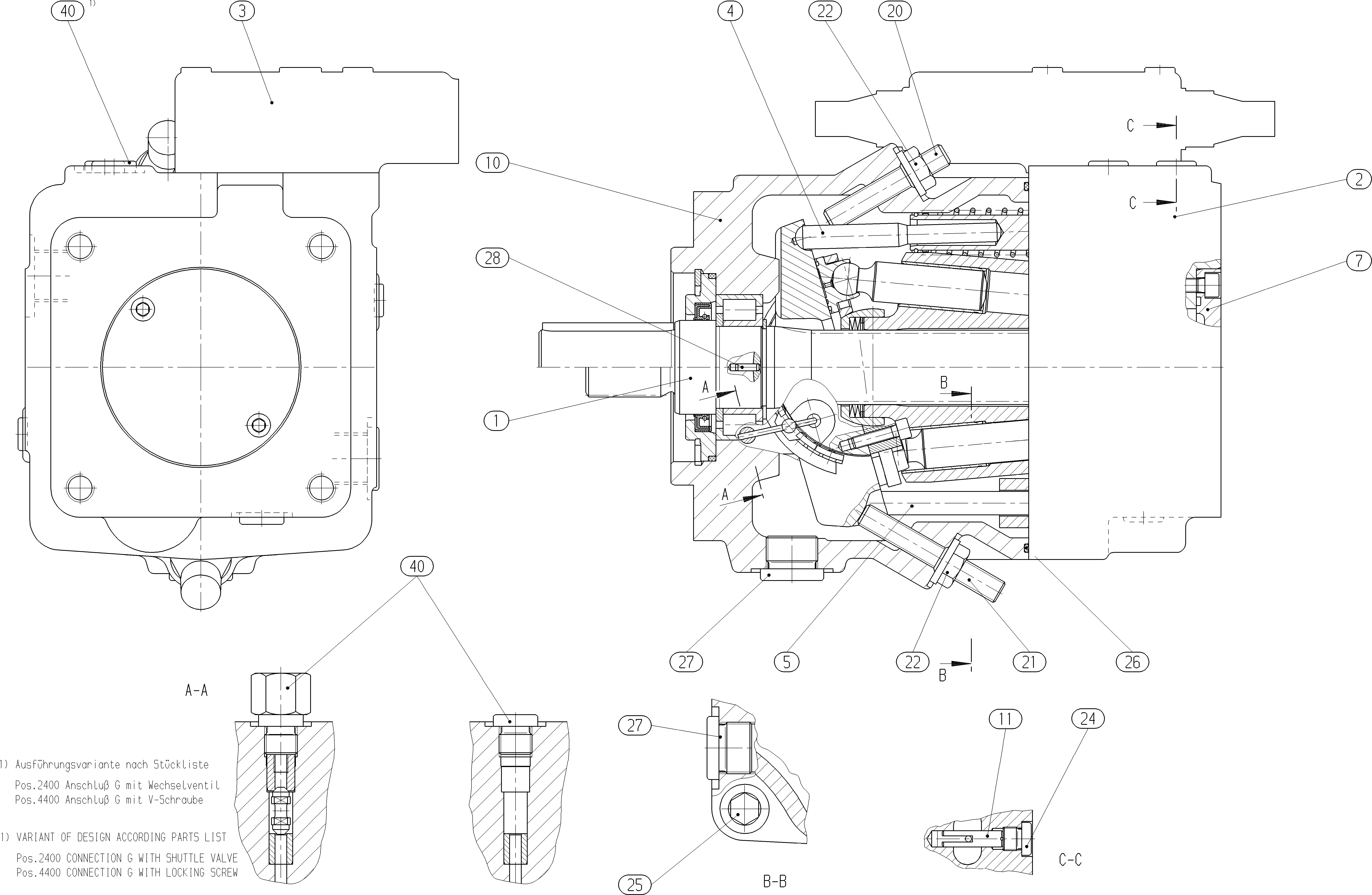

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902044522 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R909613084 | CONNECTION PLATE, RL Stückliste der Baugruppe →L | 1 | ||
| R902122209 | REGULATOR Stückliste der Baugruppe →L | 1 | ||
| R909446728 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R909446729 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R909606993 | BELL HOUSING Stückliste der Baugruppe →L | 1 | ||
| R909921865 | HOUSING | 1 | ||
| R902132714 | PIVOT PIN | 2 | ||
| R909445857 | SETSCREW | 1 | ||
| R909449078 | SETSCREW | 1 | ||
| R909152426 | SEALING NUTD | 2 | ||
| R909153364 | SCREW PLUGD | 4 | ||
| R909831123 | SOCKET HEAD CAP SCREW | 4 | ||
| R902273575 | SEAL RINGD | 1 | ||
| R909153339 | SCREW PLUGD | 2 | ||
| R913016373 | SLOTTED SPRING PIN | 2 | ||
| R909153371 | SCREW PLUGD | 1 | ||
| 98 | R902095602 | SEAL KIT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi | A11V |
| Betriebsart | Pumpe, ohne Ladepumpe offener Kreislauf | O |
| Index | Nenngröße 40 … 130 | 0 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring FKM (Fluorkautschuk) | N |
| Triebwelle | Zahnwelle ANSI B92.1a‒1976 für Einzelpumpe | S |
| Anbauflansch | SAE J744 ‒ 2-Loch | C |
| Arbeitsanschluss | SAE-Druck- und Sauganschluss seitlich, gegenüberliegend, UNC-Befestigungsgewinde. Anschlussgewinde UNF mit Profildichtring in Anlehnung an ISO 11926 | 62 |
| Durchtrieb | 82-2 (A) 5/8 in 9T 16/32DP A | K01 |
| Stecker für Magnete | DEUTSCH-Stecker angegossen 2-polig, ohne Löschdiode | P |
| Standard-/Sonderausführung | Sonderausführung | S |
