Einheit · AXIAL-PISTON PUMP
A4VG71EP3D1/32R-NZF10F021SC-SR902123720
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG71EP3D1/32R-NZF10F021SC-S, Materialnummer R902123720. Nenngröße: NG 71. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Proportionalverstellung U = 12 V elektrisch mit Proportionalmagnet (EP3). Druckabschneidung: Druckabschneidung (D). DA-Regelventil: Ohne DA-Regelventil (1). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Triebwelle: Zahnwelle für Einzelpumpe DIN 5480 (Z). Anbauflansch: SAE J744 2+4-Loch (F). Arbeitsanschluss (Anschlussplatte): SAE-Arbeitsanschluss A und B, gleiche Seite rechts Sauganschluss S unten (10). Speisepumpe: Integrierte Speisepumpe mit und ohne Durchtrieb (F). Durchtrieb: Flansch SAE J744 Nabe für Zahnwelle, 101-2 (B) 7/8 in 13T 16/32DP (02). Hochdruckbegrenzungsventil Einstellbereich ∆pHD: Hochdruckbegrenzungsventil vorgesteuert 100 … 420 bar mit Bypass (1). Filterung Speisekreis/Fremdeinspeisung: Filterung in der Saugleitung der Speisepumpe (S).
- Nummer
- R902123720
- Typschlüssel
- A4VG71EP3D1/32R-NZF10F021SC-S
- Gruppe
- A4VG 71
- Ausgabe
- 06/2020

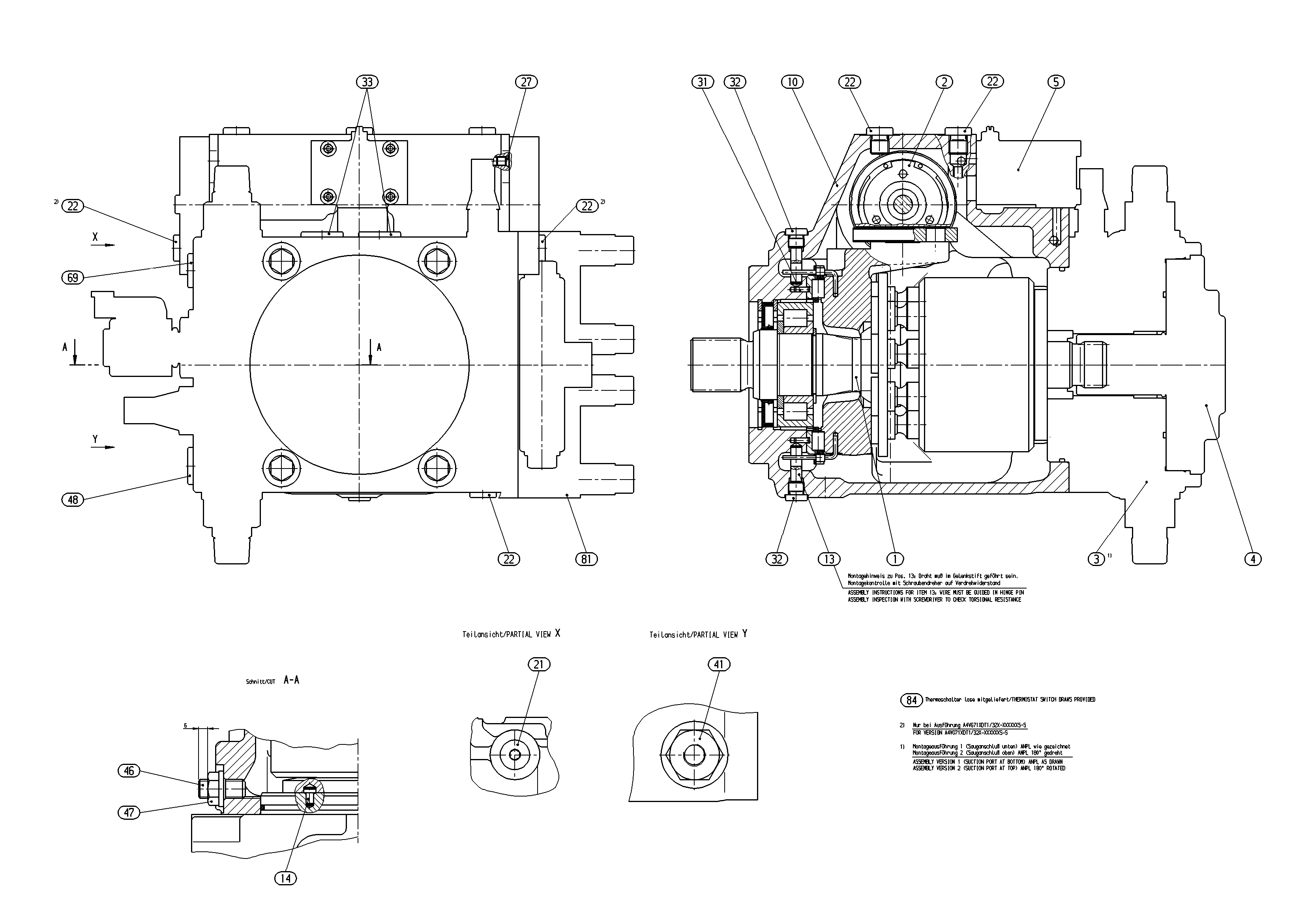

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902087310 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902009059 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902114236 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R909606663 | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| R902106603 | CONTROL MODULE Stückliste der Baugruppe →L | 1 | ||
| R902003862 | HOUSING | 1 | ||
| R902114380 | PIVOT PIN | 2 | ||
| R909405732 | POITIONING PIN | 1 | ||
| R909151979 | SCREW PLUGD | 1 | ||
| R909151692 | SCREW PLUGD | 4 | ||
| R909831318 | DOUBLE BREAK-OFF PLUG | 1 | ||
| R913016373 | SLOTTED SPRING PIN | 2 | ||
| R909153364 | SCREW PLUGD | 2 | ||
| R909151694 | SCREW PLUGD | 2 | ||
| R902076982 | THREADED REDUCING STUD | 1 | ||
| R909154982 | SETSCREW | 1 | ||
| R909087405 | SEALING NUTD | 1 | ||
| R909153815 | SCREW PLUGD | 1 | ||
| R909153816 | SCREW PLUGD | 1 | ||
| 74 | R900012474 | SEAL RING | 1 | |
| R902120784 | FLUSH/BOOST PRESSURE VALVE Stückliste der Baugruppe →L | 1 | ||
| R902602445 | TEMPERATURE SENSOR | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 71 | 71 |
| Regel- und Verstelleinrichtung | Proportionalverstellung U = 12 V elektrisch mit Proportionalmagnet | EP3 |
| Druckabschneidung | Druckabschneidung | D |
| DA-Regelventil | Ohne DA-Regelventil | 1 |
| Baureihe | Baureihe 3, Index 2 | 32 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) | N |
| Triebwelle | Zahnwelle für Einzelpumpe DIN 5480 | Z |
| Anbauflansch | SAE J744 2+4-Loch | F |
| Arbeitsanschluss (Anschlussplatte) | SAE-Arbeitsanschluss A und B, gleiche Seite rechts Sauganschluss S unten | 10 |
| Speisepumpe | Integrierte Speisepumpe mit und ohne Durchtrieb | F |
| Durchtrieb | Flansch SAE J744 Nabe für Zahnwelle, 101-2 (B) 7/8 in 13T 16/32DP | 02 |
| Hochdruckbegrenzungsventil Einstellbereich ∆pHD | Hochdruckbegrenzungsventil vorgesteuert 100 … 420 bar mit Bypass | 1 |
| Filterung Speisekreis/Fremdeinspeisung | Filterung in der Saugleitung der Speisepumpe | S |
| Standard-/Sonderausführung | Sonderausführung | -S |
