Einheit · AXIAL-PISTON PUMP
AA4VG125HD3/32L-NSFXXF071D-SR902125394
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel AA4VG125HD3/32L-NSFXXF071D-S, Materialnummer R902125394. Nenngröße: NG 125. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 5800 psi (400 bar), Höchstdruck 6500 psi (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Proportionalverstellung, steuerdruckabhängig, mit Zulauffilterung in P, hydraulisch (HD3). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Triebwelle: Zahnwelle für Einzelpumpe ANSI B92.1a (S). Anbauflansch: SAE J744 2+4-Loch (F). Speisepumpe: Integrierte Speisepumpe mit und ohne Durchtrieb (F). Durchtrieb: Flansch SAE J744 Nabe für Zahnwelle, 127-2 (C) 1 1/4 in 14T 12/24DP (07). Hochdruckbegrenzungsventil Einstellbereich ∆pHD: Hochdruckbegrenzungsventil, vorgesteuert, 1450 bis 6100 psi, mit Bypass (100 bis 420 bar) (1). Filterung Speisekreis/Fremdeinspeisung: Filterung in der Druckleitung der Speisepumpe Anschlüsse für externe Speisekreisfilterung (Fe und Fa) (D). Standard-/Sonderausführung: Sonderausführung (-S).
- Nummer
- R902125394
- Typschlüssel
- AA4VG125HD3/32L-NSFXXF071D-S
- Gruppe
- A4VG 125
- Ausgabe
- 03/2020

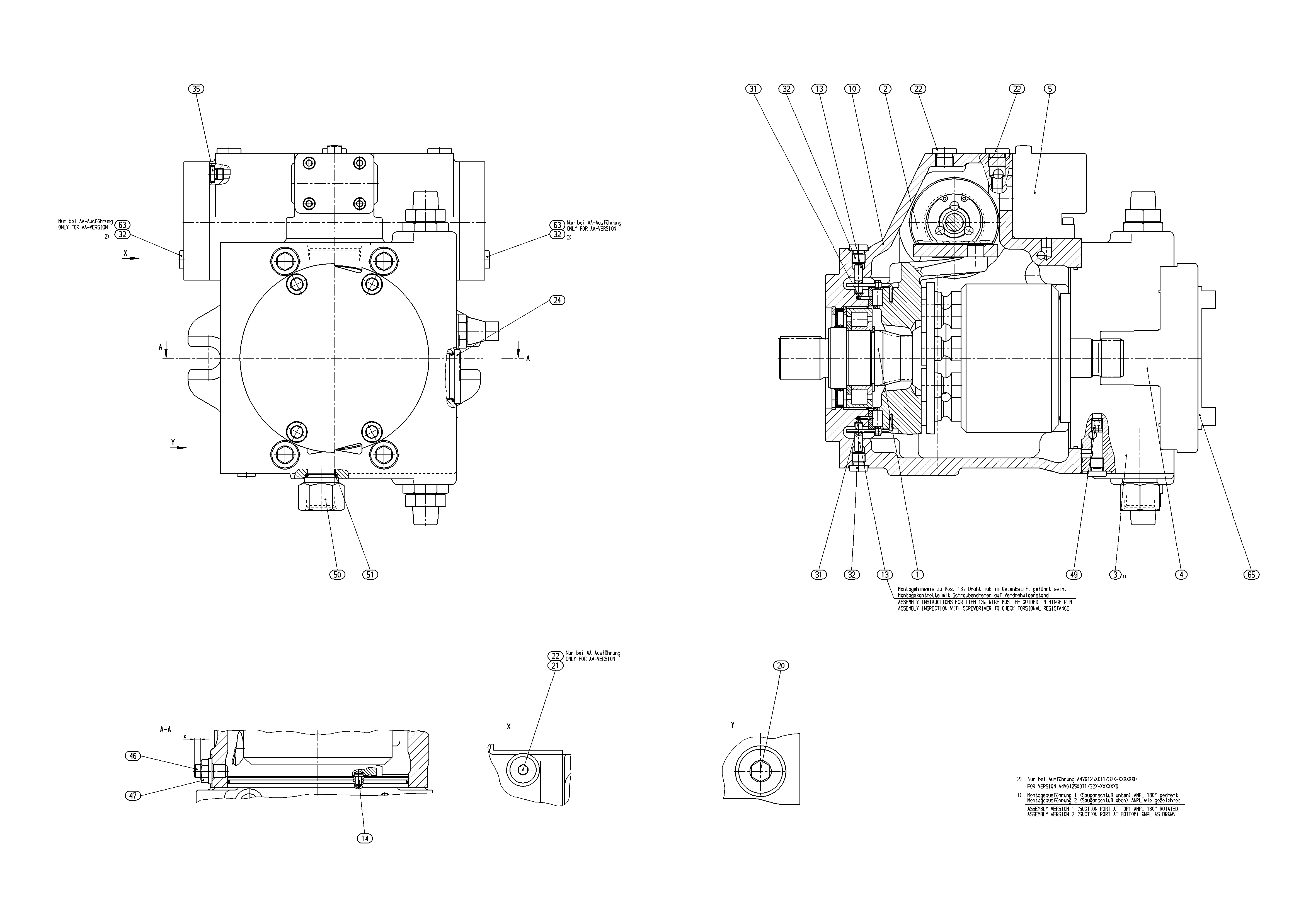

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902026909 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902010595 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902029973 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R902027761 | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| R902113992 | CONTROL MODULE Stückliste der Baugruppe →L | 1 | ||
| R902010541 | HOUSING | 1 | ||
| R902118633 | PIVOT PIN | 2 | ||
| R909405732 | POITIONING PIN | 1 | ||
| R909153378 | SCREW PLUGD | 1 | ||
| R909153371 | SCREW PLUGD | 4 | ||
| R909153862 | SCREW PLUG | 1 | ||
| R913016373 | SLOTTED SPRING PIN | 2 | ||
| R909151692 | SCREW PLUGD | 2 | ||
| R909153364 | SCREW PLUGD | 2 | ||
| R909154982 | SETSCREW | 1 | ||
| R909087405 | SEALING NUTD | 1 | ||
| R909426708 | NOZZLE | 1 | ||
| R909432964 | THREADED PART | 1 | ||
| R909083761 | O-RINGD | 1 | ||
| R902037997 | COVER Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 5800 psi (400 bar), Höchstdruck 6500 psi | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 125 | 125 |
| Regel- und Verstelleinrichtung | Proportionalverstellung, steuerdruckabhängig, mit Zulauffilterung in P, hydraulisch | HD3 |
| Baureihe | Baureihe 3, Index 2 | 32 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) | N |
| Triebwelle | Zahnwelle für Einzelpumpe ANSI B92.1a | S |
| Anbauflansch | SAE J744 2+4-Loch | F |
| Speisepumpe | Integrierte Speisepumpe mit und ohne Durchtrieb | F |
| Durchtrieb | Flansch SAE J744 Nabe für Zahnwelle, 127-2 (C) 1 1/4 in 14T 12/24DP | 07 |
| Hochdruckbegrenzungsventil Einstellbereich ∆pHD | Hochdruckbegrenzungsventil, vorgesteuert, 1450 bis 6100 psi, mit Bypass (100 bis 420 bar) | 1 |
| Filterung Speisekreis/Fremdeinspeisung | Filterung in der Druckleitung der Speisepumpe Anschlüsse für externe Speisekreisfilterung (Fe und Fa) | D |
| Standard-/Sonderausführung | Sonderausführung | -S |
