Einheit · AXIAL-PISTON PUMP
A4VG250EP4D1/32R-NZD10F691DH-SR902128276
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG250EP4D1/32R-NZD10F691DH-S, Materialnummer R902128276. Nenngröße: NG 250. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Proportionalverstellung elektrisch mit Zulauffilterung in P U = 24 V (EP4). Druckabschneidung: Druckabschneidung (D). DA-Regelventil: Ohne DA-Regelventil (1). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Triebwelle: Zahnwelle für Einzelpumpe DIN 5480 (Z). Anbauflansch: SAE J744 4-Loch (D). Arbeitsanschluss (Anschlussplatte): SAE-Arbeitsanschluss A und B, gleiche Seite rechts Sauganschluss S unten (10). Speisepumpe: Integrierte Speisepumpe mit und ohne Durchtrieb (F). Durchtrieb: Flansch SAE J744 Nabe für Zahnwelle, 152-2/4 (D) 1 3/4 in 13T 8/16DP (69). Hochdruckbegrenzungsventil Einstellbereich ∆pHD: Hochdruckbegrenzungsventil vorgesteuert 100 … 420 bar mit Bypass (1). Filterung Speisekreis/Fremdeinspeisung: Filterung in der Druckleitung der Speisepumpe Anschlüsse für externe Speisekreisfilterung (Fe und Fa) (D).
- Nummer
- R902128276
- Typschlüssel
- A4VG250EP4D1/32R-NZD10F691DH-S
- Gruppe
- A4VG 250
- Ausgabe
- 06/2020

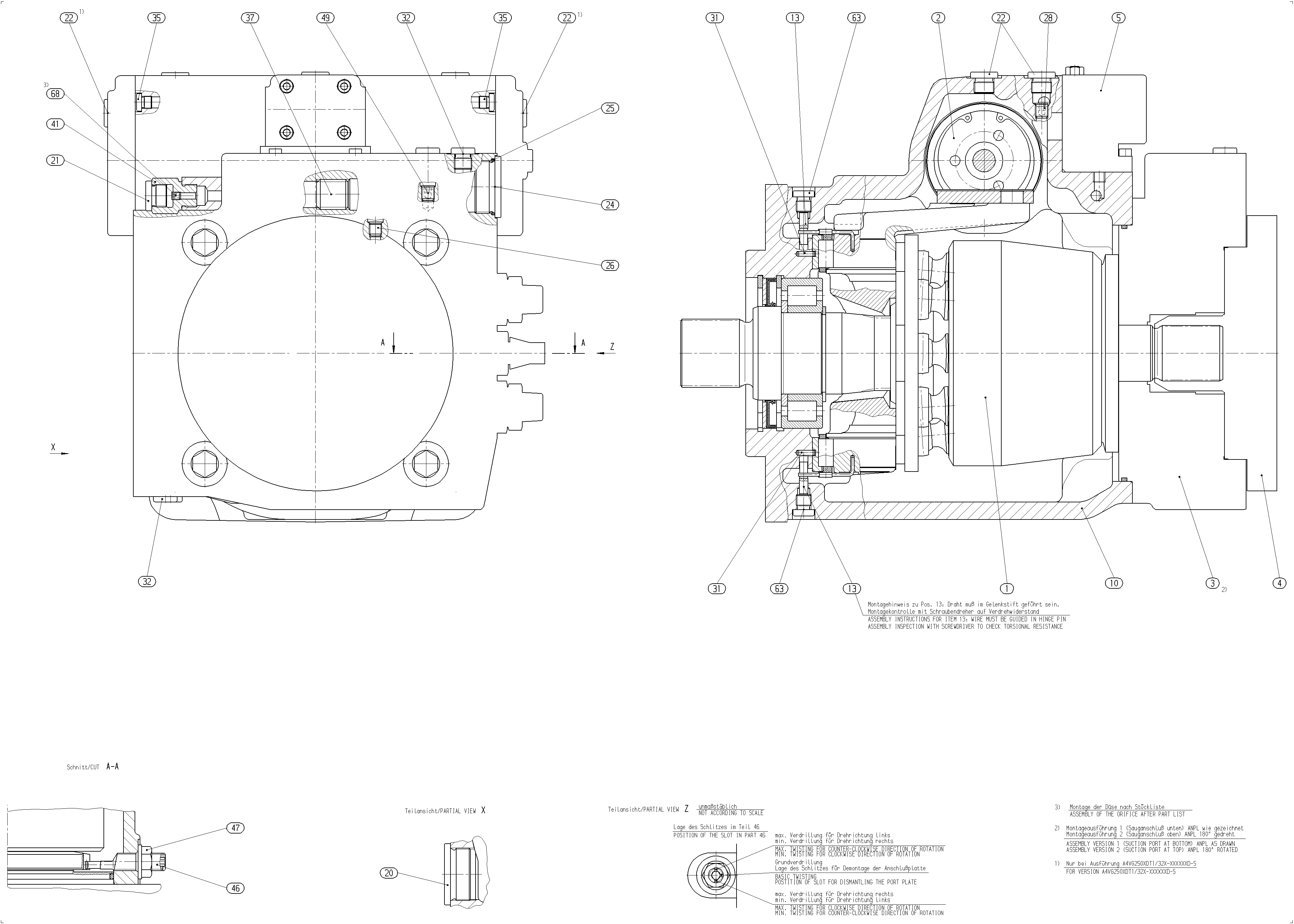

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902103735 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902007360 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902029543 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R902029567 | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| R902115072 | CONTROL MODULE Stückliste der Baugruppe →L | 1 | ||
| R909652198 | HOUSING | 1 | ||
| R902132714 | PIVOT PIN | 4 | ||
| R909153862 | SCREW PLUGD | 1 | ||
| R909153815 | SCREW PLUGD | 1 | ||
| R909153816 | SCREW PLUGD | 3 | ||
| R909083229 | SCREW PLUG | 1 | ||
| R909085545 | O-RING | 1 | ||
| R909831349 | PLUG | 1 | ||
| R909426708 | NOZZLE | 2 | ||
| R913016375 | SLOTTED SPRING PIN | 2 | ||
| R909151979 | SCREW PLUGD | 2 | ||
| R909153364 | SCREW PLUGD | 2 | ||
| R902600285 | SETSCREW | 1 | ||
| R902154985 | THREADED REDUCING STUD Stückliste der Baugruppe →L | 1 | ||
| R902005487 | ECCENTRIC SCREW | 1 | ||
| R909152975 | SEALING NUTD | 1 | ||
| R909831349 | PLUG | 1 | ||
| R909151692 | SCREW PLUG | 4 | ||
| 98 | R902095544 | SEAL KIT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 250 | 250 |
| Regel- und Verstelleinrichtung | Proportionalverstellung elektrisch mit Zulauffilterung in P U = 24 V | EP4 |
| Druckabschneidung | Druckabschneidung | D |
| DA-Regelventil | Ohne DA-Regelventil | 1 |
| Baureihe | Baureihe 3, Index 2 | 32 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) | N |
| Triebwelle | Zahnwelle für Einzelpumpe DIN 5480 | Z |
| Anbauflansch | SAE J744 4-Loch | D |
| Arbeitsanschluss (Anschlussplatte) | SAE-Arbeitsanschluss A und B, gleiche Seite rechts Sauganschluss S unten | 10 |
| Speisepumpe | Integrierte Speisepumpe mit und ohne Durchtrieb | F |
| Durchtrieb | Flansch SAE J744 Nabe für Zahnwelle, 152-2/4 (D) 1 3/4 in 13T 8/16DP | 69 |
| Hochdruckbegrenzungsventil Einstellbereich ∆pHD | Hochdruckbegrenzungsventil vorgesteuert 100 … 420 bar mit Bypass | 1 |
| Filterung Speisekreis/Fremdeinspeisung | Filterung in der Druckleitung der Speisepumpe Anschlüsse für externe Speisekreisfilterung (Fe und Fa) | D |
| Standard-/Sonderausführung | Sonderausführung | -S |
