Einheit · AXIAL-PISTON PUMP
A4VG250HD3D1/32L-NZD10F071S-SR902133371
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG250HD3D1/32L-NZD10F071S-S, Materialnummer R902133371. Nenngröße: NG 250. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Proportionalverstellung steuerdruckabhängig mit Zulauffilterung in P hydraulisch (HD3). Druckabschneidung: Druckabschneidung (D). DA-Regelventil: Ohne DA-Regelventil (1). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Triebwelle: Zahnwelle für Einzelpumpe DIN 5480 (Z). Anbauflansch: SAE J744 4-Loch (D). Arbeitsanschluss (Anschlussplatte): SAE-Arbeitsanschluss A und B, gleiche Seite rechts Sauganschluss S unten (10). Speisepumpe: Integrierte Speisepumpe mit und ohne Durchtrieb (F). Durchtrieb: Flansch SAE J744 Nabe für Zahnwelle, 127-2 (C) 1 1/4 in 14T 12/24DP (07). Hochdruckbegrenzungsventil Einstellbereich ∆pHD: Hochdruckbegrenzungsventil vorgesteuert 100 … 420 bar mit Bypass (1). Filterung Speisekreis/Fremdeinspeisung: Filterung in der Saugleitung der Speisepumpe (S).
- Nummer
- R902133371
- Typschlüssel
- A4VG250HD3D1/32L-NZD10F071S-S
- Gruppe
- A4VG 250
- Ausgabe
- 06/2020

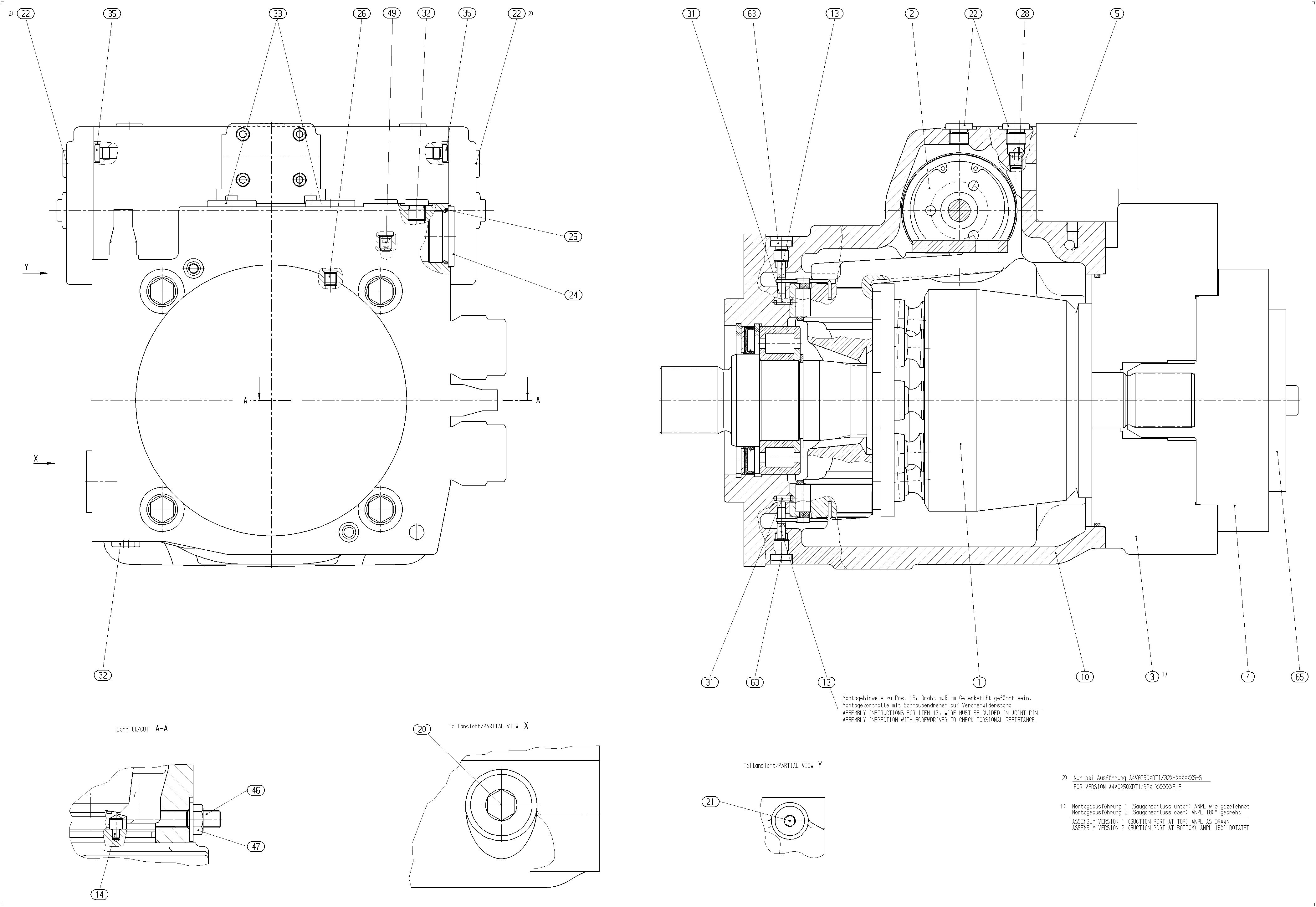

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902103736 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902007359 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902029543 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R902029558 | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| R902115106 | CONTROL MODULE Stückliste der Baugruppe →L | 1 | ||
| R909652198 | HOUSING | 1 | ||
| R902132714 | PIVOT PIN | 4 | ||
| R902007362 | POITIONING PIN | 1 | ||
| R909153862 | SCREW PLUGD | 1 | ||
| R909153815 | SCREW PLUGD | 1 | ||
| R909153816 | SCREW PLUGD | 3 | ||
| R909083229 | SCREW PLUG | 1 | ||
| R909085545 | O-RING | 1 | ||
| R909831349 | PLUG | 1 | ||
| R909426708 | NOZZLE | 2 | ||
| R913016375 | SLOTTED SPRING PIN | 2 | ||
| R909151979 | SCREW PLUGD | 2 | ||
| R909153861 | SCREW PLUGD | 2 | ||
| R909153364 | SCREW PLUGD | 2 | ||
| R909157393 | SETSCREW | 1 | ||
| R909152975 | SEALING NUTD | 1 | ||
| R909426708 | NOZZLE | 1 | ||
| R909151692 | SCREW PLUG | 4 | ||
| R902015440 | COVER Stückliste der Baugruppe →L | 1 | ||
| 98 | R902095544 | SEAL KIT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 250 | 250 |
| Regel- und Verstelleinrichtung | Proportionalverstellung steuerdruckabhängig mit Zulauffilterung in P hydraulisch | HD3 |
| Druckabschneidung | Druckabschneidung | D |
| DA-Regelventil | Ohne DA-Regelventil | 1 |
| Baureihe | Baureihe 3, Index 2 | 32 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) | N |
| Triebwelle | Zahnwelle für Einzelpumpe DIN 5480 | Z |
| Anbauflansch | SAE J744 4-Loch | D |
| Arbeitsanschluss (Anschlussplatte) | SAE-Arbeitsanschluss A und B, gleiche Seite rechts Sauganschluss S unten | 10 |
| Speisepumpe | Integrierte Speisepumpe mit und ohne Durchtrieb | F |
| Durchtrieb | Flansch SAE J744 Nabe für Zahnwelle, 127-2 (C) 1 1/4 in 14T 12/24DP | 07 |
| Hochdruckbegrenzungsventil Einstellbereich ∆pHD | Hochdruckbegrenzungsventil vorgesteuert 100 … 420 bar mit Bypass | 1 |
| Filterung Speisekreis/Fremdeinspeisung | Filterung in der Saugleitung der Speisepumpe | S |
| Standard-/Sonderausführung | Sonderausführung | -S |
