Einheit · AXIAL-PISTON PUMP
A4VG90EP3DM1/32L-NAD13F071DP-SR902138935
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG90EP3DM1/32L-NAD13F071DP-S, Materialnummer R902138935. Nenngröße: NG 90. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Proportionalverstellung U = 12 V elektrisch mit Proportionalmagnet (EP3). Druckabschneidung: Druckabschneidung (D). Mechanische Hubbegrenzung: Mechanische Hubbegrenzung, extern einstellbar (M). DA-Regelventil: Ohne DA-Regelventil (1). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Triebwelle: Zahnwelle DIN 5480 für Kombinationspumpe – 1. Pumpe (A). Anbauflansch: SAE J744 4-Loch (D). Arbeitsanschluss (Anschlussplatte): SAE-Arbeitsanschluss A und B, gleiche Seite rechts Sauganschluss S oben (13). Speisepumpe: Integrierte Speisepumpe mit und ohne Durchtrieb (F). Durchtrieb: Flansch SAE J744 Nabe für Zahnwelle, 127-2 (C) 1 1/4 in 14T 12/24DP (07). Hochdruckbegrenzungsventil Einstellbereich ∆pHD: Hochdruckbegrenzungsventil vorgesteuert 100 … 420 bar mit Bypass (1).
- Nummer
- R902138935
- Typschlüssel
- A4VG90EP3DM1/32L-NAD13F071DP-S
- Gruppe
- A4VG 90
- Ausgabe
- 05/2020

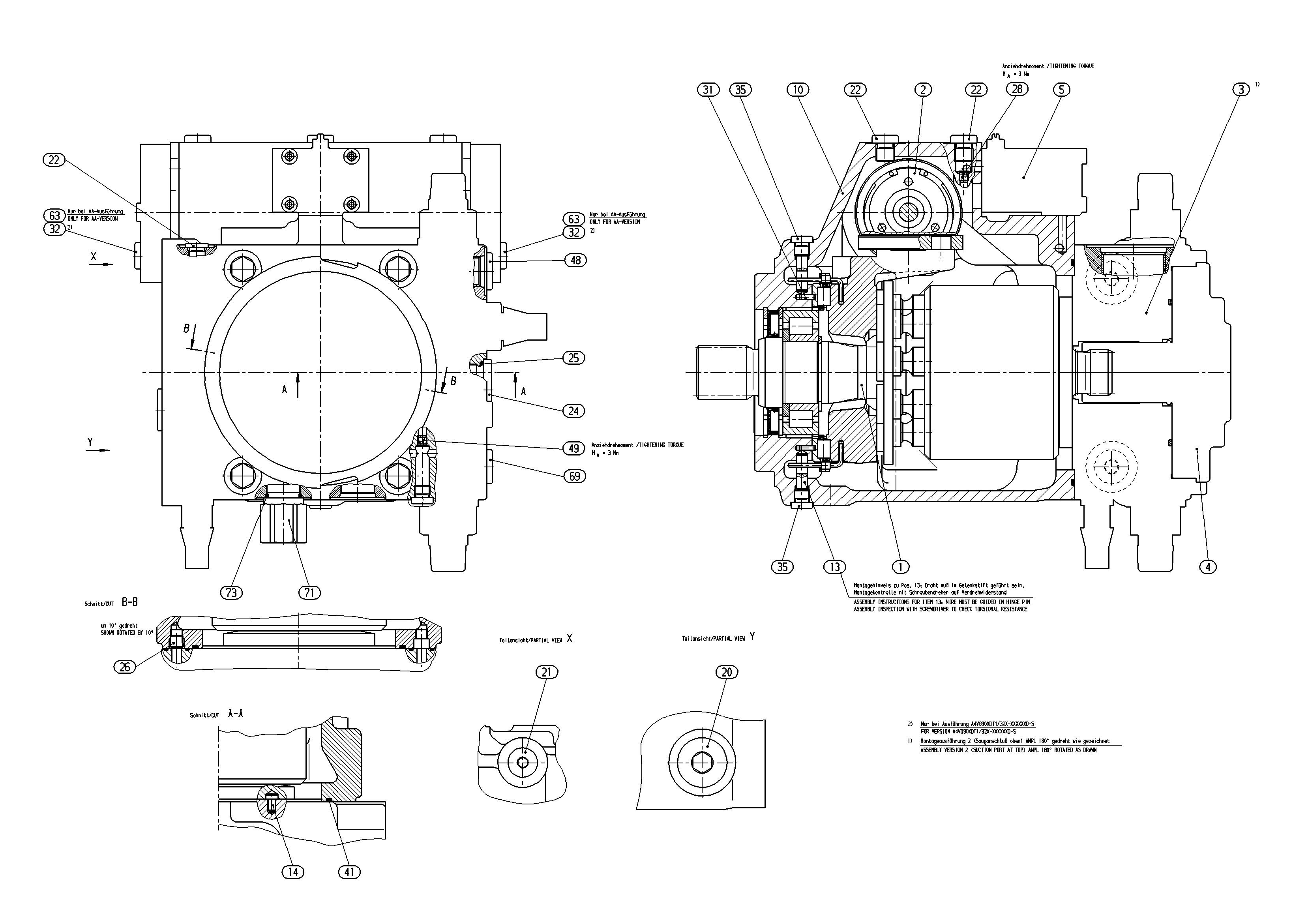

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902199505 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902017212 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902118623 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R902069422 | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| R902106641 | CONTROL MODULE Stückliste der Baugruppe →L | 1 | ||
| R902124565 | HOUSING | 1 | ||
| R902114380 | PIVOT PIN | 2 | ||
| R909405732 | POITIONING PIN | 1 | ||
| R909153891 | SCREW PLUGD | 1 | ||
| R909151979 | SCREW PLUGD | 1 | ||
| R909151692 | SCREW PLUGD | 4 | ||
| R909083228 | SCREW PLUG | 1 | ||
| R909086731 | O-RINGD | 1 | ||
| R909156493 | NOZZLE | 2 | ||
| R913016373 | SLOTTED SPRING PIN | 2 | ||
| R909153364 | SCREW PLUGD | 4 | ||
| R909153330 | O-RINGD | 1 | ||
| R909153815 | SCREW PLUG | 1 | ||
| R909156497 | NOZZLE | 1 | ||
| R909153816 | SCREW PLUG | 1 | ||
| R909922096 | LOCKING PIECE | 1 | ||
| R900012473 | SEAL RINGD | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 90 | 90 |
| Regel- und Verstelleinrichtung | Proportionalverstellung U = 12 V elektrisch mit Proportionalmagnet | EP3 |
| Druckabschneidung | Druckabschneidung | D |
| Mechanische Hubbegrenzung | Mechanische Hubbegrenzung, extern einstellbar | M |
| DA-Regelventil | Ohne DA-Regelventil | 1 |
| Baureihe | Baureihe 3, Index 2 | 32 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) | N |
| Triebwelle | Zahnwelle DIN 5480 für Kombinationspumpe – 1. Pumpe | A |
| Anbauflansch | SAE J744 4-Loch | D |
| Arbeitsanschluss (Anschlussplatte) | SAE-Arbeitsanschluss A und B, gleiche Seite rechts Sauganschluss S oben | 13 |
| Speisepumpe | Integrierte Speisepumpe mit und ohne Durchtrieb | F |
| Durchtrieb | Flansch SAE J744 Nabe für Zahnwelle, 127-2 (C) 1 1/4 in 14T 12/24DP | 07 |
| Hochdruckbegrenzungsventil Einstellbereich ∆pHD | Hochdruckbegrenzungsventil vorgesteuert 100 … 420 bar mit Bypass | 1 |
| Filterung Speisekreis/Fremdeinspeisung | Filterung in der Druckleitung der Speisepumpe Anschlüsse für externe Speisekreisfilterung (Fe und Fa) | D |
| Stecker für Magnete | DEUTSCH-Stecker ohne Löschdiode angegossen, 2-polig | P |
| Standard-/Sonderausführung | Sonderausführung | -S |
