Einheit · AXIAL-PISTON PUMP
AA11VLO130LE1S5/10R-NSD62N00PR902138948
Axialkolbenpumpe Bosch Rexroth Baureihe A11VO, Typschlüssel AA11VLO130LE1S5/10R-NSD62N00P, Materialnummer R902138948. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (A11V). Betriebsart: Pumpe, offener Kreislauf mit Ladepumpe (LO). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring FKM (Fluorkautschuk) (N). Triebwelle: Zahnwelle ANSI B92.1a‒1976 für Einzelpumpe (S). Anbauflansch: SAE J744 ‒ 4-Loch (D). Arbeitsanschluss: SAE-Druck- und Sauganschluss seitlich, gegenüberliegend, UNC-Befestigungsgewinde. Anschlussgewinde UNF mit Profildichtring in Anlehnung an ISO 11926 (62). Durchtrieb: ‒ ‒ (N00). Stecker für Magnete: DEUTSCH-Stecker angegossen 2-polig, ohne Löschdiode (P).
- Nummer
- R902138948
- Typschlüssel
- AA11VLO130LE1S5/10R-NSD62N00P
- Gruppe
- A11VLO 130
- Ausgabe
- 06/2020

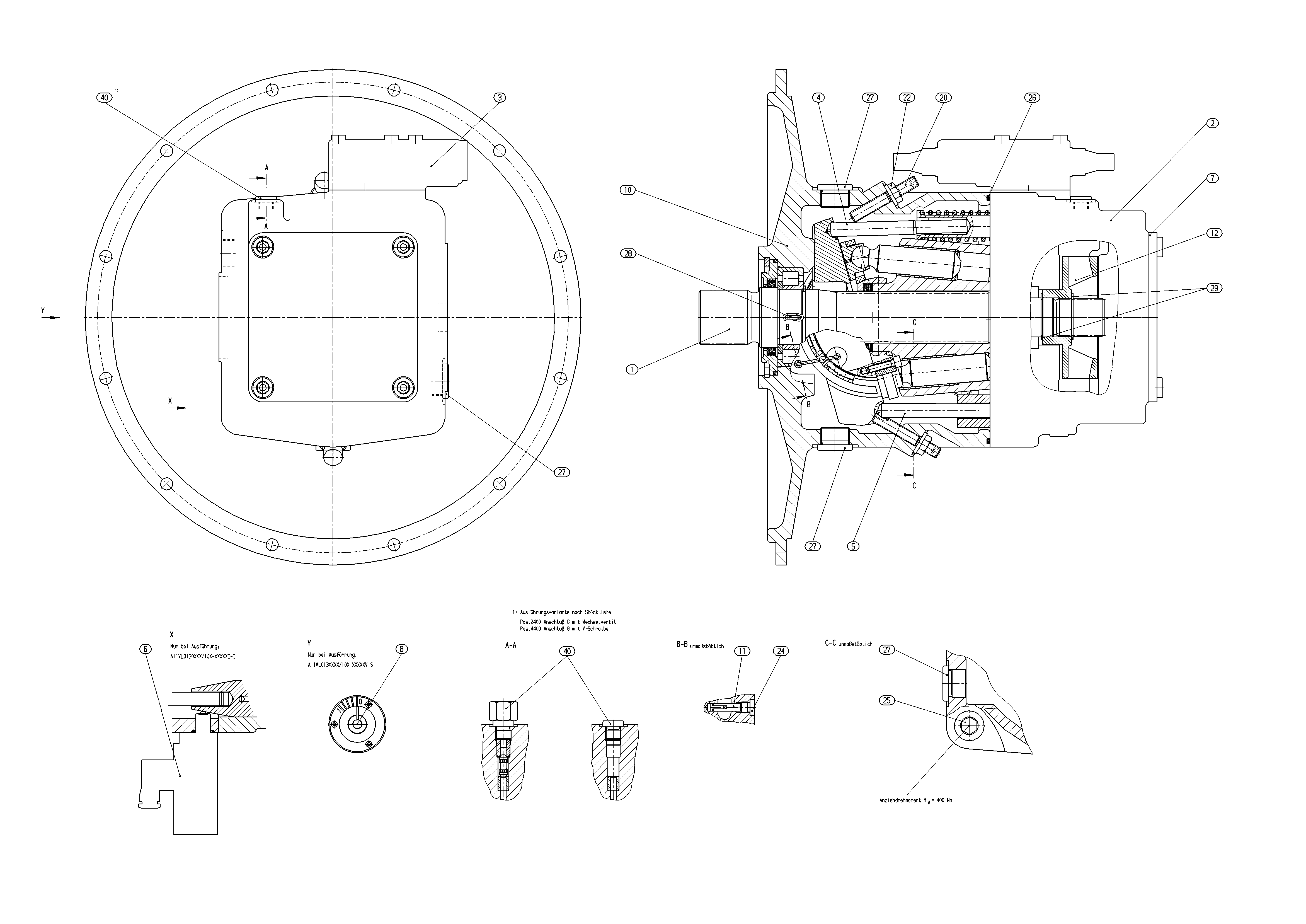

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902041945 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902085874 | CONNECTION PLATE, RL Stückliste der Baugruppe →L | 1 | ||
| R902104269 | REGULATOR Stückliste der Baugruppe →L | 1 | ||
| R909601773 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R909601775 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R909442927 | COVER Stückliste der Baugruppe →L | 1 | ||
| R902117357 | HOUSING | 1 | ||
| R902132714 | PIVOT PIN | 4 | ||
| R909921832 | IMPELLER, RIGHT-HAND ROTATION | 1 | ||
| R909449078 | SETSCREW | 2 | ||
| R909152426 | SEALING NUTD | 2 | ||
| R909153364 | SCREW PLUGD | 4 | ||
| R909830782 | SOCKET HEAD CAP SCREW | 4 | ||
| R909083835 | O-RINGD | 1 | ||
| R909154480 | SCREW PLUGD | 2 | ||
| R913016373 | SLOTTED SPRING PIN | 2 | ||
| R909083360 | RETAINING RING | 2 | ||
| R909153371 | SCREW PLUG | 1 | ||
| 98 | R902095610 | SEAL KIT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi | A11V |
| Betriebsart | Pumpe, offener Kreislauf mit Ladepumpe | LO |
| Index | Nenngröße 40 … 130 | 0 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring FKM (Fluorkautschuk) | N |
| Triebwelle | Zahnwelle ANSI B92.1a‒1976 für Einzelpumpe | S |
| Anbauflansch | SAE J744 ‒ 4-Loch | D |
| Arbeitsanschluss | SAE-Druck- und Sauganschluss seitlich, gegenüberliegend, UNC-Befestigungsgewinde. Anschlussgewinde UNF mit Profildichtring in Anlehnung an ISO 11926 | 62 |
| Durchtrieb | ‒ ‒ | N00 |
| Stecker für Magnete | DEUTSCH-Stecker angegossen 2-polig, ohne Löschdiode | P |
