Einheit · AXIAL-PISTON MOTOR
A6VM215EP6D1P007B/71MWVLS4A22DH-0R902139500
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel A6VM215EP6D1P007B/71MWVLS4A22DH-0, Materialnummer R902139500. Nenngröße: NG 215. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Proportionalverstellung elektrisch negative Kennung U = 24 V (EP6). Druckregelung/Übersteuerung: Druckregelung fest eingestellt, nur für HP5, HP6, EP5 und EP6 (D1). Stecker für Magnete: DEUTSCH-Stecker angegossen, 2-polig, ohne Löschdiode (P). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Ohne Zusatzfunktion (0). Stellzeitdämpfung: Dämpfung einseitig im Ablauf von großer Stellkammer (DA) (7). Einstellbereich für Schluckvolumen: Ohne Einstellschraube mittel (B). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse in Anlehnung an ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Bei Blick auf Triebwelle, wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Anbauflansch: ISO 3019-2 200-4 (S4). Triebwelle: Zahnwelle DIN 5480 W50×2×24×9g (A2).
- Nummer
- R902139500
- Typschlüssel
- A6VM215EP6D1P007B/71MWVLS4A22DH-0
- Gruppe
- A6VM 215
- Ausgabe
- 06/2020

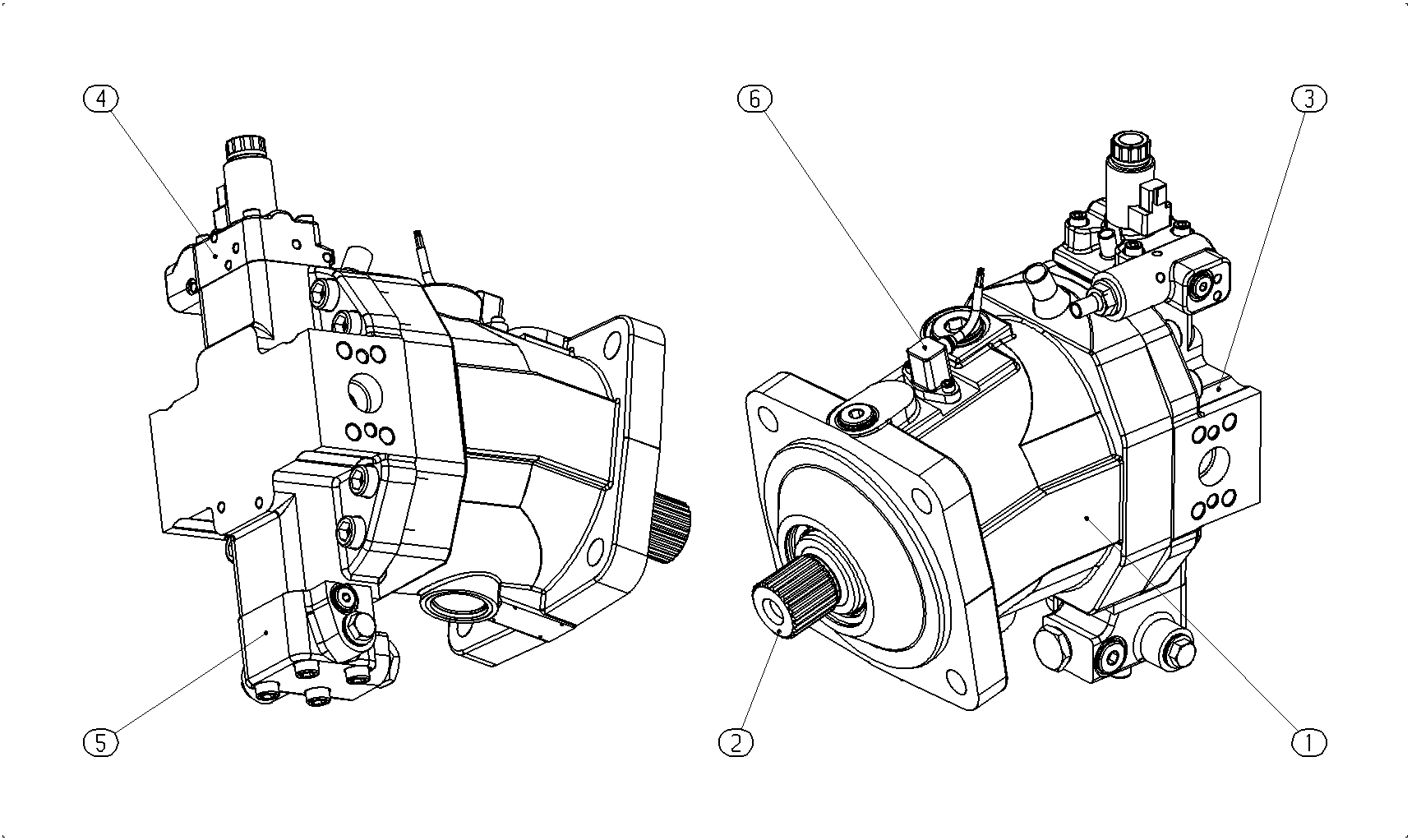

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902139502 | HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902224360 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902115726 | COVER PLATE Stückliste der Baugruppe →L | 1 | ||
| R902139504 | CONTROL PART Stückliste der Baugruppe →L | 1 | ||
| R902139503 | FLUSH/BOOST PRESSURE VALVE Stückliste der Baugruppe →L | 1 | ||
| R902085677 | ROTATIONAL SPEED SENSOR Stückliste der Baugruppe →L | 1 | ||
| 98 | R902221474 | SEAL KIT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar | A6V |
| Betriebsart | Motor | M |
| Nenngröße (NG) | 215 | 215 |
| Regel- und Verstelleinrichtung | Proportionalverstellung elektrisch negative Kennung U = 24 V | EP6 |
| Druckregelung/Übersteuerung | Druckregelung fest eingestellt, nur für HP5, HP6, EP5 und EP6 | D1 |
| Stecker für Magnete | DEUTSCH-Stecker angegossen, 2-polig, ohne Löschdiode | P |
| Schwenkwinkelsensor | Ohne Schwenkwinkelsensor | 0 |
| Zusatzfunktion | Ohne Zusatzfunktion | 0 |
| Stellzeitdämpfung | Dämpfung einseitig im Ablauf von großer Stellkammer (DA) | 7 |
| Einstellbereich für Schluckvolumen | Ohne Einstellschraube mittel | B |
| Baureihe | Baureihe 7, Index 1 (Nenndruck 450 bar) | 71 |
| Ausführung der Anschluss- und Befestigungsgewinde | Metrische Anschlüsse in Anlehnung an ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 | M |
| Drehrichtung | Bei Blick auf Triebwelle, wechselnd | W |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Anbauflansch | ISO 3019-2 200-4 | S4 |
| Triebwelle | Zahnwelle DIN 5480 W50×2×24×9g | A2 |
| Arbeitsanschluss | SAE-Arbeitsanschluss A und B seitlich, gegenüberliegend | 2 |
| Ventil | Nur bei Anschlussplatte 1, 2 und 4 möglich 10 | D |
| Standard-/Sonderausführung | Standardausführung | 0 |
