Einheit · AXIAL-PISTON PUMP

A4VG145EP2DP0T0/40MRND6T11FD4T1AF00-SR902146789

Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG145EP2DP0T0/40MRND6T11FD4T1AF00-S, Materialnummer R902146789. Nenngröße: NG 145. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Proportionalverstellung elektrisch U = 24 V (EP2). Druckabschneidung: Druckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanisch (D). Stecker für Magnete: DEUTSCH-Stecker angegossen, 2-polig – ohne Löschdiode (P). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Stellkammerdruckanschluss X X (T). DA-Regelventil (nur für NG110 und 125): Ohne DA-Regelventil (0). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Anbauflansch: SAE J744 152-2/4 (D6). Triebwelle: Zahnwelle ANSI B92.1a–1976 1 3/4 in 13T 8/16DP (T1). Arbeitsanschluss: SAE-Arbeitsanschluss A und B seitlich (45° links) (1).

Nummer
R902146789
Typschlüssel
A4VG145EP2DP0T0/40MRND6T11FD4T1AF00-S
Gruppe
A4VG 145
Ausgabe
01/2020

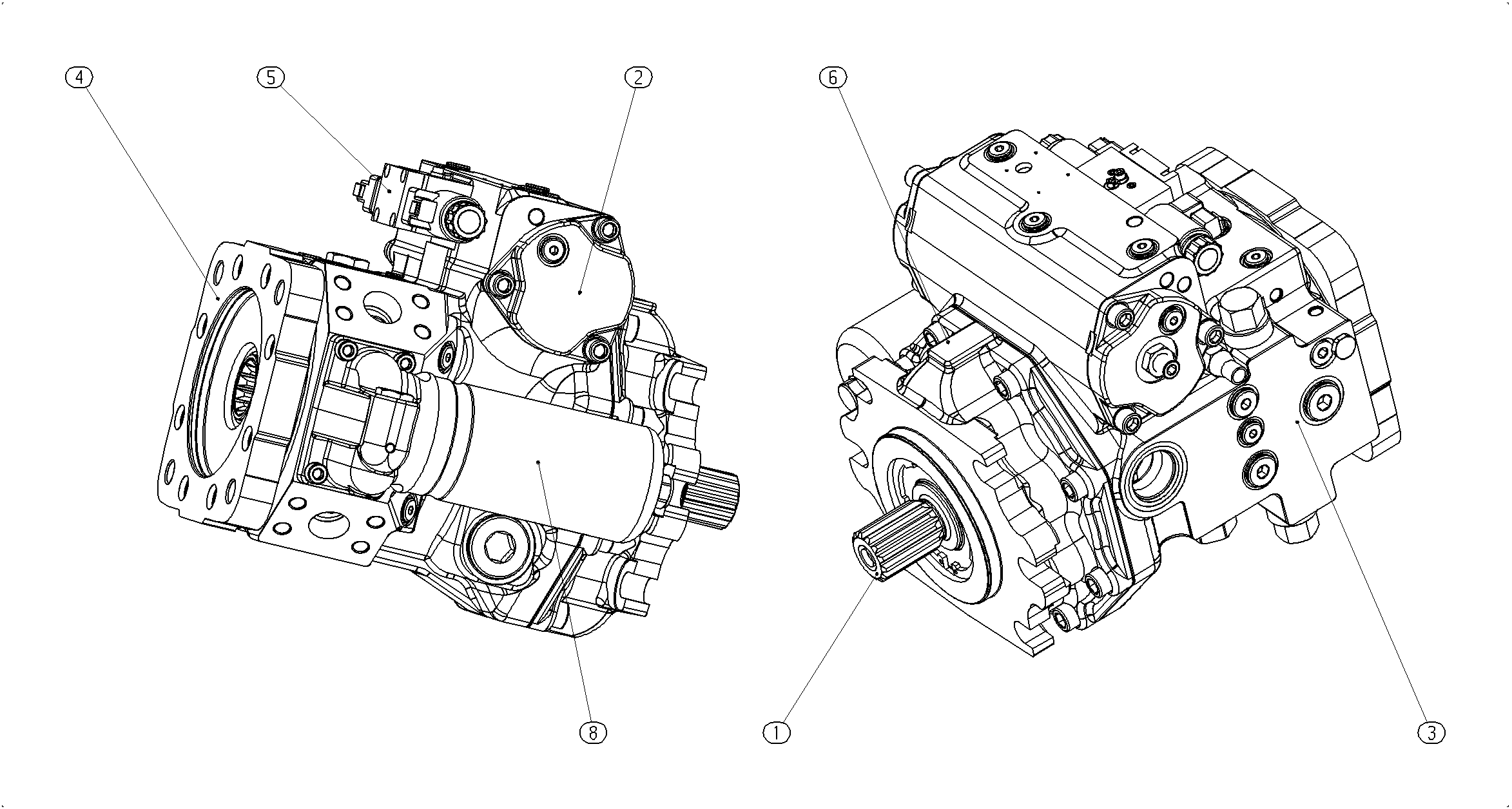

A4VG145EP2DP0T0/40MRND6T11FD4T1AF00-S — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902201343ROTARY GROUP Stückliste der Baugruppe →L1
R902118596CONTROL Stückliste der Baugruppe →L1
R902230659PUMP HOUSING Stückliste der Baugruppe →L1
R902252459INTERNAL GEAR PUMP Stückliste der Baugruppe →L1
R902105165CONTROL MODULE Stückliste der Baugruppe →L1
R902108693BEARING FLANGE Stückliste der Baugruppe →L1
R902106483MOUNTABLE FILTER Stückliste der Baugruppe →L1
98R902095820SEAL KIT1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 barA4V
BetriebsartPumpe, geschlossener KreislaufG
Nenngröße (NG)145145
Regel- und VerstelleinrichtungProportionalverstellung elektrisch U = 24 VEP2
DruckabschneidungDruckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanischD
Stecker für MagneteDEUTSCH-Stecker angegossen, 2-polig – ohne LöschdiodeP
SchwenkwinkelsensorOhne Schwenkwinkelsensor0
ZusatzfunktionStellkammerdruckanschluss X XT
DA-Regelventil (nur für NG110 und 125)Ohne DA-Regelventil0
Ausführung der Anschluss- und BefestigungsgewindeMetrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13M
DrehrichtungBlick auf Triebwelle rechtsR
DichtungswerkstoffNBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk)N
AnbauflanschSAE J744 152-2/4D6
TriebwelleZahnwelle ANSI B92.1a–1976 1 3/4 in 13T 8/16DPT1
ArbeitsanschlussSAE-Arbeitsanschluss A und B seitlich (45° links)1
Speisepumpe und TriebwerkausführungStandard-Triebwerk Speisepumpe integriert, Innenzahnradpumpe StandardF
Durchtrieb152-4 (D) D4 1 3/4 in 13T 8/16DP T1D4T1
HochdruckbegrenzungsventilHochdruckbegrenzungsventil, direktgesteuert, mit Niederdruckbegrenzungs­ventil, festeingestelltA
Filterung Speisekreis/FremdeinspeisungAnbaufilter mit KaltstartventilF
DrucksensorOhne Drucksensor0
Sonstige SensorenOhne Sensor0
Standard-/SonderausführungSonderausführungS
