Einheit · AXIAL-PISTON MOTOR
A6VM215HZ5000001C/71MWV0S4A22I0-0R902150295
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel A6VM215HZ5000001C/71MWV0S4A22I0-0, Materialnummer R902150295. Nenngröße: NG 215. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Zweipunktverstellung hydraulisch negative Kennung (HZ5). Druckregelung/Übersteuerung: Ohne Druckregelung/Übersteuerung (00). Stecker für Magnete: Ohne Stecker (nur bei rein hydraulischen Verstellungen) (0). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Ohne Zusatzfunktion (0). Stellzeitdämpfung: Dämpfung HP, EP, HP5,6D. und EP5,6D., HZ, EZ, HA mit Gegenhalteventil (1). Einstellbereich für Schluckvolumen: Ohne Einstellschraube lang (C). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse in Anlehnung an ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Bei Blick auf Triebwelle, wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwellenlager: Standard-Lager (0). Anbauflansch: ISO 3019-2 200-4 (S4).
- Nummer
- R902150295
- Typschlüssel
- A6VM215HZ5000001C/71MWV0S4A22I0-0
- Gruppe
- A6VM 215
- Ausgabe
- 06/2020

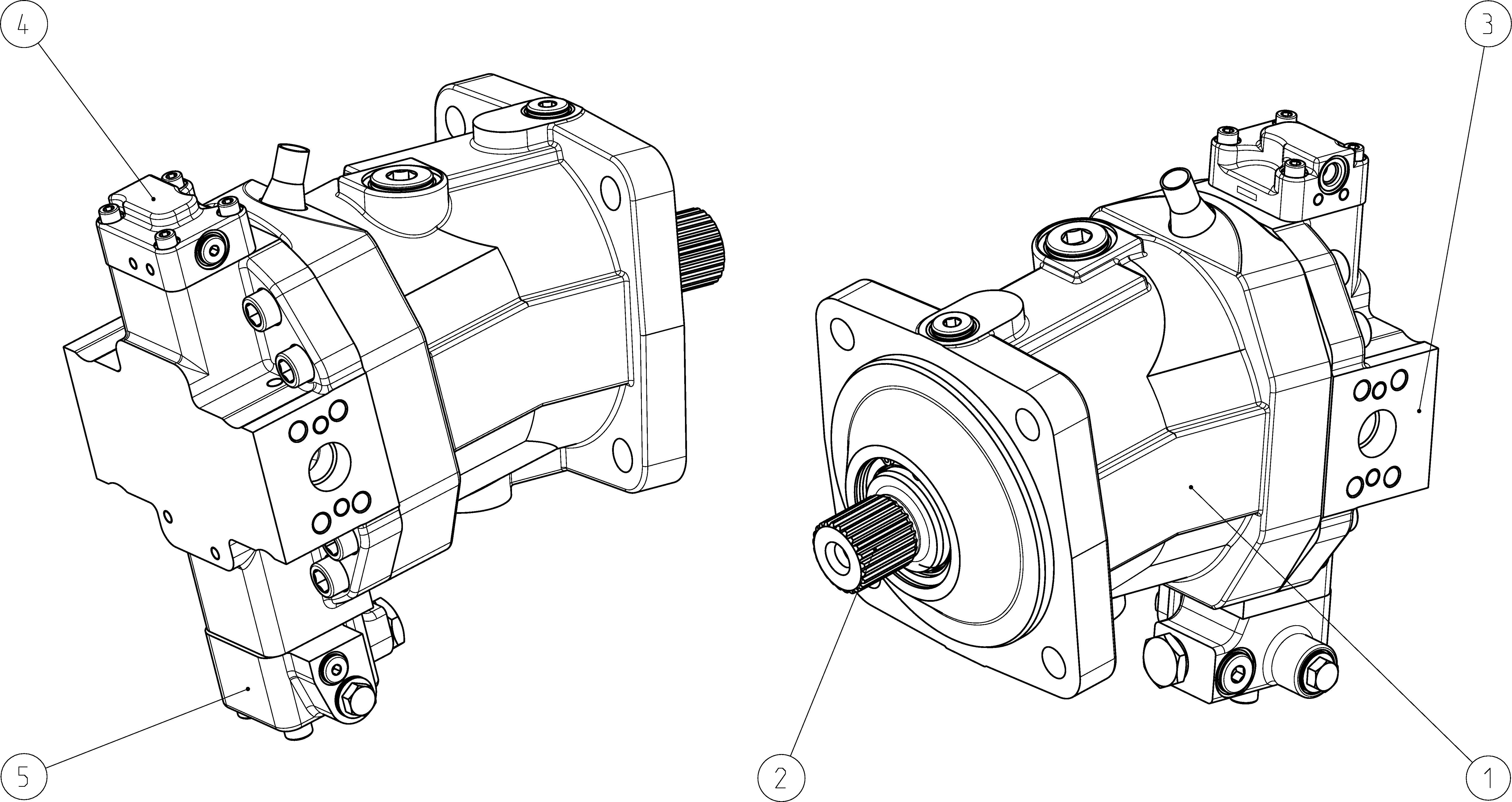

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902230316 | HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902139777 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902189007 | COVER PLATE Stückliste der Baugruppe →L | 1 | ||
| R902189008 | CONTROL PART Stückliste der Baugruppe →L | 1 | ||
| R902206580 | FLUSH/BOOST PRESSURE VALVE Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar | A6V |
| Betriebsart | Motor | M |
| Nenngröße (NG) | 215 | 215 |
| Regel- und Verstelleinrichtung | Zweipunktverstellung hydraulisch negative Kennung | HZ5 |
| Druckregelung/Übersteuerung | Ohne Druckregelung/Übersteuerung | 00 |
| Stecker für Magnete | Ohne Stecker (nur bei rein hydraulischen Verstellungen) | 0 |
| Schwenkwinkelsensor | Ohne Schwenkwinkelsensor | 0 |
| Zusatzfunktion | Ohne Zusatzfunktion | 0 |
| Stellzeitdämpfung | Dämpfung HP, EP, HP5,6D. und EP5,6D., HZ, EZ, HA mit Gegenhalteventil | 1 |
| Einstellbereich für Schluckvolumen | Ohne Einstellschraube lang | C |
| Baureihe | Baureihe 7, Index 1 (Nenndruck 450 bar) | 71 |
| Ausführung der Anschluss- und Befestigungsgewinde | Metrische Anschlüsse in Anlehnung an ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 | M |
| Drehrichtung | Bei Blick auf Triebwelle, wechselnd | W |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwellenlager | Standard-Lager | 0 |
| Anbauflansch | ISO 3019-2 200-4 | S4 |
| Triebwelle | Zahnwelle DIN 5480 W50×2×24×9g | A2 |
| Arbeitsanschluss | SAE-Arbeitsanschluss A und B seitlich, gegenüberliegend | 2 |
| Ventil | 18 | I |
| Drehzahlsensor | Ohne Drehzahlsensor | 0 |
| Standard-/Sonderausführung | Standardausführung | 0 |
