Einheit · AXIAL-PISTON MOTOR

A6VE107EP600H000A/65MWV0S2Z92BU-SR902150346

Axialkolbenmotor Bosch Rexroth Baureihe A6VE, Typschlüssel A6VE107EP600H000A/65MWV0S2Z92BU-S, Materialnummer R902150346. Nenngröße: NG 107. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Betriebsart: Einschub-Motor (E). Regel- und Verstelleinrichtung: elektrisch negative Kennung U = 24 V (EP6). Druckregelung/Übersteuerung: Ohne Druckregelung/Übersteuerung (00). Zusatzfunktion 1: Ohne Zusatzfunktion (0). Zusatzfunktion 2: Ohne Zusatzfunktion (0). Stellzeitdämpfung: Ohne Dämpfung (Standard bei HP und EP) (0). Einstellbereich für Schluckvolumen: Ohne Einstellschraube kurz (0-Einstellbar) (A). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse mit O-Ringabdichtung in Anlehnung an ISO 6149, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Bei Blick auf Triebwelle, wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwellenlager: Standard-Lager (0). Anbauflansch: ISO 3019-2 200-2 (S2). Triebwelle: Zahnwelle DIN 5480 W40×2×18×9g (Z9).

Nummer
R902150346
Typschlüssel
A6VE107EP600H000A/65MWV0S2Z92BU-S
Gruppe
A6VE 107
Ausgabe
06/2020

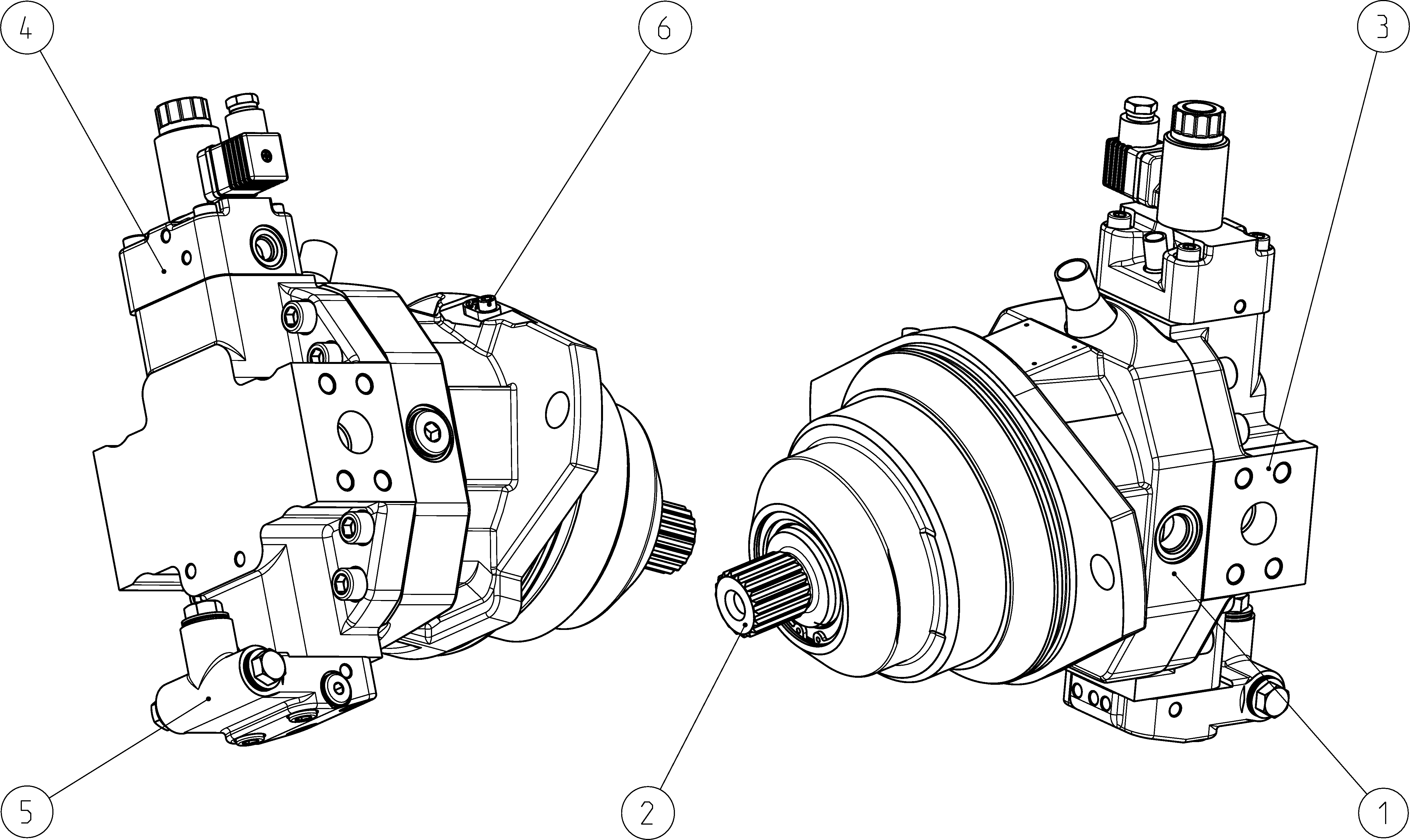

A6VE107EP600H000A/65MWV0S2Z92BU-S — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902156497HOUSING Stückliste der Baugruppe →L1
R909604694ROTARY GROUP Stückliste der Baugruppe →L1
R902230183COVER PLATE Stückliste der Baugruppe →L1
R902248876CONTROL PART Stückliste der Baugruppe →L1
R902153840FLUSH/BOOST PRESSURE VALVE Stückliste der Baugruppe →L1
R902191651FLANGE COVER1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägachsenbauart, verstellbarA6V
BetriebsartEinschub-MotorE
Nenngröße (NG)107107
Regel- und Verstelleinrichtungelektrisch negative Kennung U = 24 VEP6
Druckregelung/ÜbersteuerungOhne Druckregelung/Übersteuerung00
Zusatzfunktion 1Ohne Zusatzfunktion0
Zusatzfunktion 2Ohne Zusatzfunktion0
StellzeitdämpfungOhne Dämpfung (Standard bei HP und EP)0
Einstellbereich für SchluckvolumenOhne Einstellschraube kurz (0-Einstellbar)A
BaureiheBaureihe 6, Index 565
Ausführung der Anschluss- und BefestigungsgewindeMetrische Anschlüsse mit O-Ringabdichtung in Anlehnung an ISO 6149, metrisches Befestigungsgewinde nach DIN 13M
DrehrichtungBei Blick auf Triebwelle, wechselndW
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwellenlagerStandard-Lager0
AnbauflanschISO 3019-2 200-2S2
TriebwelleZahnwelle DIN 5480 W40×2×18×9gZ9
ArbeitsanschlussSAE-Arbeitsanschlüsse A und B seitlich, gegenüberliegend2
VentilSpülmenge [l/min] qv, Δp = pND ‒ = 25 bar und = 10 mm2/s pG ν 5B
Standard-/SonderausführungSonderausführungS

Weitere Ausführungen 3
