Einheit · AXIAL-PISTON MOTOR
A6VM170HP5D20001G/71MWV0R4A28W0-S *UG*R902151610
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel A6VM170HP5D20001G/71MWV0R4A28W0-S*UG*, Materialnummer R902151610. Nenngröße: NG 170. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Proportionalverstellung hydraulisch negative Kennung ΔpSt = 10 bar (HP5). Stecker für Magnete: Ohne Stecker (nur bei rein hydraulischen Verstellungen) (0). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Ohne Zusatzfunktion (0). Stellzeitdämpfung: Dämpfung HP, EP, HP5,6D. und EP5,6D., HZ, EZ, HA mit Gegenhalteventil (1). Einstellbereich für Schluckvolumen: Kurz lang (G). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse in Anlehnung an ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Bei Blick auf Triebwelle, wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwellenlager: Standard-Lager (0). Anbauflansch: ISO 3019-2 180-4 (R4). Triebwelle: Zahnwelle DIN 5480 W50×2×24×9g (A2).
- Nummer
- R902151610
- Typschlüssel
- A6VM170HP5D20001G/71MWV0R4A28W0-S *UG*
- Gruppe
- A6VM 170
- Ausgabe
- 06/2020

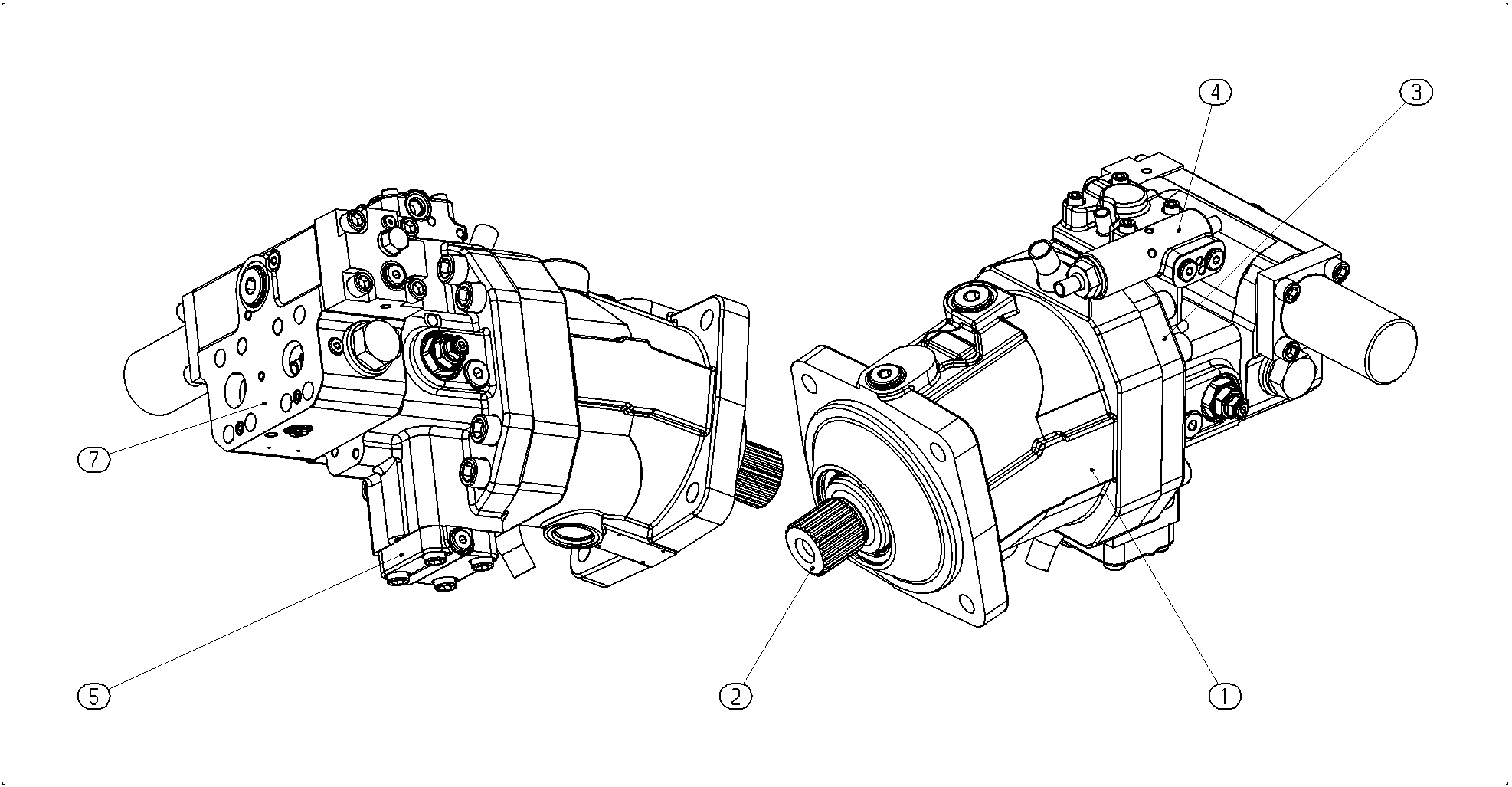

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902151643 | HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902107821 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902151612 | COVER PLATE Stückliste der Baugruppe →L | 1 | ||
| R902130526 | CONTROL PART Stückliste der Baugruppe →L | 1 | ||
| R902096783 | COVER Stückliste der Baugruppe →L | 1 | ||
| R902152045 | BRAKE VALVE Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar | A6V |
| Betriebsart | Motor | M |
| Nenngröße (NG) | 170 | 170 |
| Regel- und Verstelleinrichtung | Proportionalverstellung hydraulisch negative Kennung ΔpSt = 10 bar | HP5 |
| Stecker für Magnete | Ohne Stecker (nur bei rein hydraulischen Verstellungen) | 0 |
| Schwenkwinkelsensor | Ohne Schwenkwinkelsensor | 0 |
| Zusatzfunktion | Ohne Zusatzfunktion | 0 |
| Stellzeitdämpfung | Dämpfung HP, EP, HP5,6D. und EP5,6D., HZ, EZ, HA mit Gegenhalteventil | 1 |
| Einstellbereich für Schluckvolumen | Kurz lang | G |
| Baureihe | Baureihe 7, Index 1 (Nenndruck 450 bar) | 71 |
| Ausführung der Anschluss- und Befestigungsgewinde | Metrische Anschlüsse in Anlehnung an ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 | M |
| Drehrichtung | Bei Blick auf Triebwelle, wechselnd | W |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwellenlager | Standard-Lager | 0 |
| Anbauflansch | ISO 3019-2 180-4 | R4 |
| Triebwelle | Zahnwelle DIN 5480 W50×2×24×9g | A2 |
| Arbeitsanschluss | Anschlussplatte zum Anbau eines Gegenhalteventils, mit 1-stufigem Druckbegrenzungsventil (vorgesteuert) BVD25 | 8 |
| Ventil | Mit Gegenhalteventil BVD/BVE angebaut | W |
| Drehzahlsensor | Ohne Drehzahlsensor | 0 |
| Standard-/Sonderausführung | Sonderausführung | S |
