Einheit · AXIAL-PISTON PUMP
A4VG145EP2XP0T0/40DRND6T21FD4T1AD00-SR902152523
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG145EP2XP0T0/40DRND6T21FD4T1AD00-S, Materialnummer R902152523. Nenngröße: NG 145. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Proportionalverstellung elektrisch U = 24 V (EP2). Stecker für Magnete: DEUTSCH-Stecker angegossen, 2-polig – ohne Löschdiode (P). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Stellkammerdruckanschluss X X (T). DA-Regelventil (nur für NG110 und 125): Ohne DA-Regelventil (0). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Anbauflansch: SAE J744 152-2/4 (D6). Triebwelle: Zahnwelle ANSI B92.1a–1976 2 in 15T 8/16DP (T2). Arbeitsanschluss: SAE-Arbeitsanschluss A und B seitlich (45° links) (1). Speisepumpe und Triebwerkausführung: Standard-Triebwerk Speisepumpe integriert, Innenzahnradpumpe Standard (F). Durchtrieb: 152-4 (D) D4 1 3/4 in 13T 8/16DP T1 (D4T1).
- Nummer
- R902152523
- Typschlüssel
- A4VG145EP2XP0T0/40DRND6T21FD4T1AD00-S
- Gruppe
- A4VG 145
- Ausgabe
- 01/2020

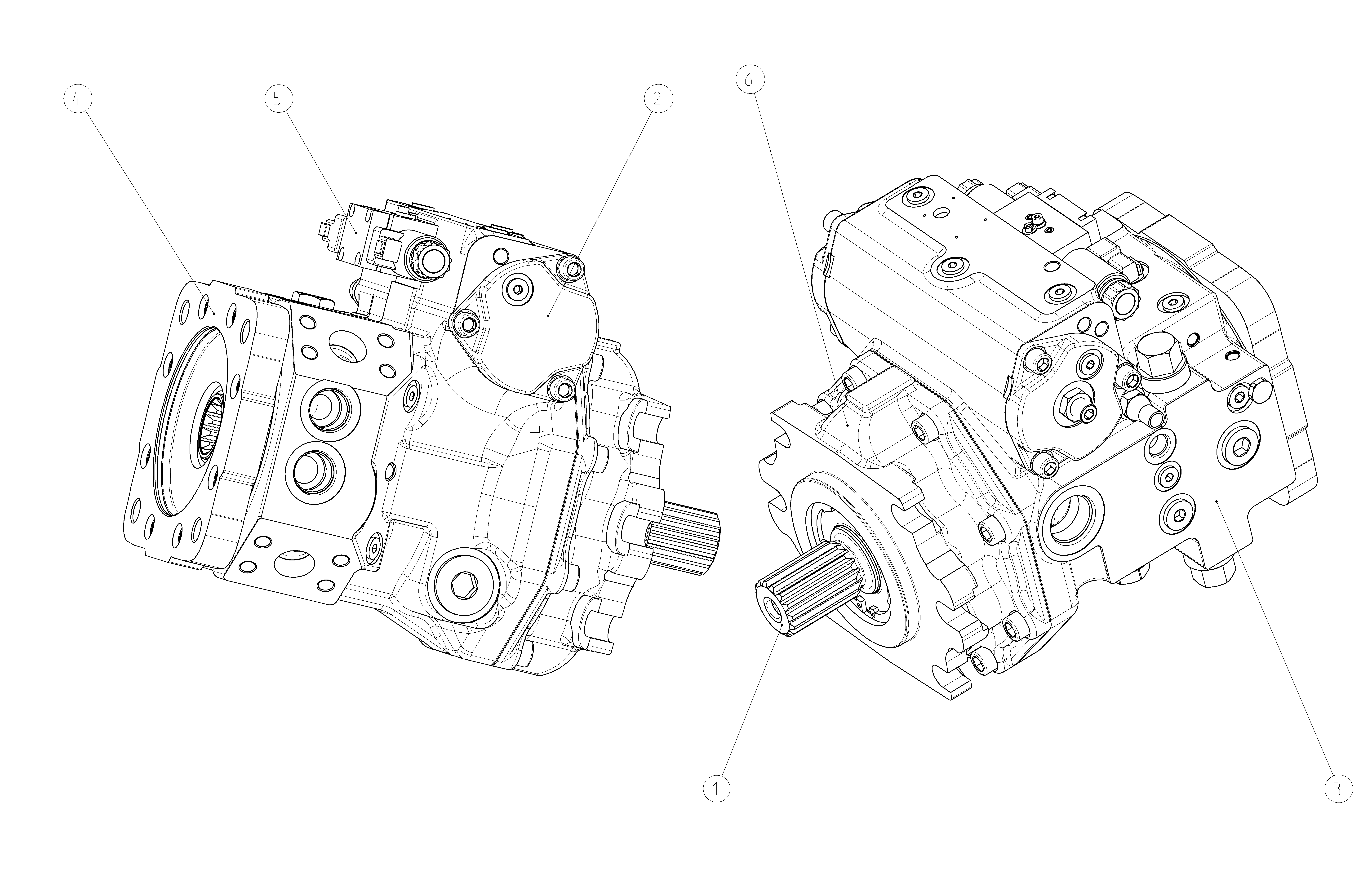

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902201397 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902118505 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902278485 | PUMP HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902252459 | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| R902105165 | CONTROL MODULE Stückliste der Baugruppe →L | 1 | ||
| R902108693 | BEARING FLANGE Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 145 | 145 |
| Regel- und Verstelleinrichtung | Proportionalverstellung elektrisch U = 24 V | EP2 |
| Stecker für Magnete | DEUTSCH-Stecker angegossen, 2-polig – ohne Löschdiode | P |
| Schwenkwinkelsensor | Ohne Schwenkwinkelsensor | 0 |
| Zusatzfunktion | Stellkammerdruckanschluss X X | T |
| DA-Regelventil (nur für NG110 und 125) | Ohne DA-Regelventil | 0 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) | N |
| Anbauflansch | SAE J744 152-2/4 | D6 |
| Triebwelle | Zahnwelle ANSI B92.1a–1976 2 in 15T 8/16DP | T2 |
| Arbeitsanschluss | SAE-Arbeitsanschluss A und B seitlich (45° links) | 1 |
| Speisepumpe und Triebwerkausführung | Standard-Triebwerk Speisepumpe integriert, Innenzahnradpumpe Standard | F |
| Durchtrieb | 152-4 (D) D4 1 3/4 in 13T 8/16DP T1 | D4T1 |
| Hochdruckbegrenzungsventil | Hochdruckbegrenzungsventil, direktgesteuert, mit Niederdruckbegrenzungsventil, festeingestellt | A |
| Filterung Speisekreis/Fremdeinspeisung | Filterung in der Druckleitung der Speisepumpe Anschlüsse für externe Speisekreisfilterung (Fe und Fa) | D |
| Drucksensor | Ohne Drucksensor | 0 |
| Sonstige Sensoren | Ohne Sensor | 0 |
| Standard-/Sonderausführung | Sonderausführung | S |
