Einheit · AXIAL-PISTON PUMP
A4VG125EP3D1/32L-NXF02F011FRP-SR902153200
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG125EP3D1/32L-NXF02F011FRP-S, Materialnummer R902153200. Nenngröße: NG 125. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Proportionalverstellung U = 12 V elektrisch mit Proportionalmagnet (EP3). Druckabschneidung: Druckabschneidung (D). DA-Regelventil: Ohne DA-Regelventil (1). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Anbauflansch: SAE J744 2+4-Loch (F). Arbeitsanschluss (Anschlussplatte): SAE-Arbeitsanschluss A und B, oben und unten Sauganschluss S unten (02). Speisepumpe: Integrierte Speisepumpe mit und ohne Durchtrieb (F). Durchtrieb: Flansch SAE J744 Nabe für Zahnwelle, 82-2 (A) 5/8 in 9T 16/32DP (01). Hochdruckbegrenzungsventil Einstellbereich ∆pHD: Hochdruckbegrenzungsventil vorgesteuert 100 … 420 bar mit Bypass (1). Filterung Speisekreis/Fremdeinspeisung: Anbaufilter mit Kaltstartventil (F). Schwenkwinkelsensor: Elektrischer Schwenkwinkelsensor (R).
- Nummer
- R902153200
- Typschlüssel
- A4VG125EP3D1/32L-NXF02F011FRP-S
- Gruppe
- A4VG 125
- Ausgabe
- 03/2020

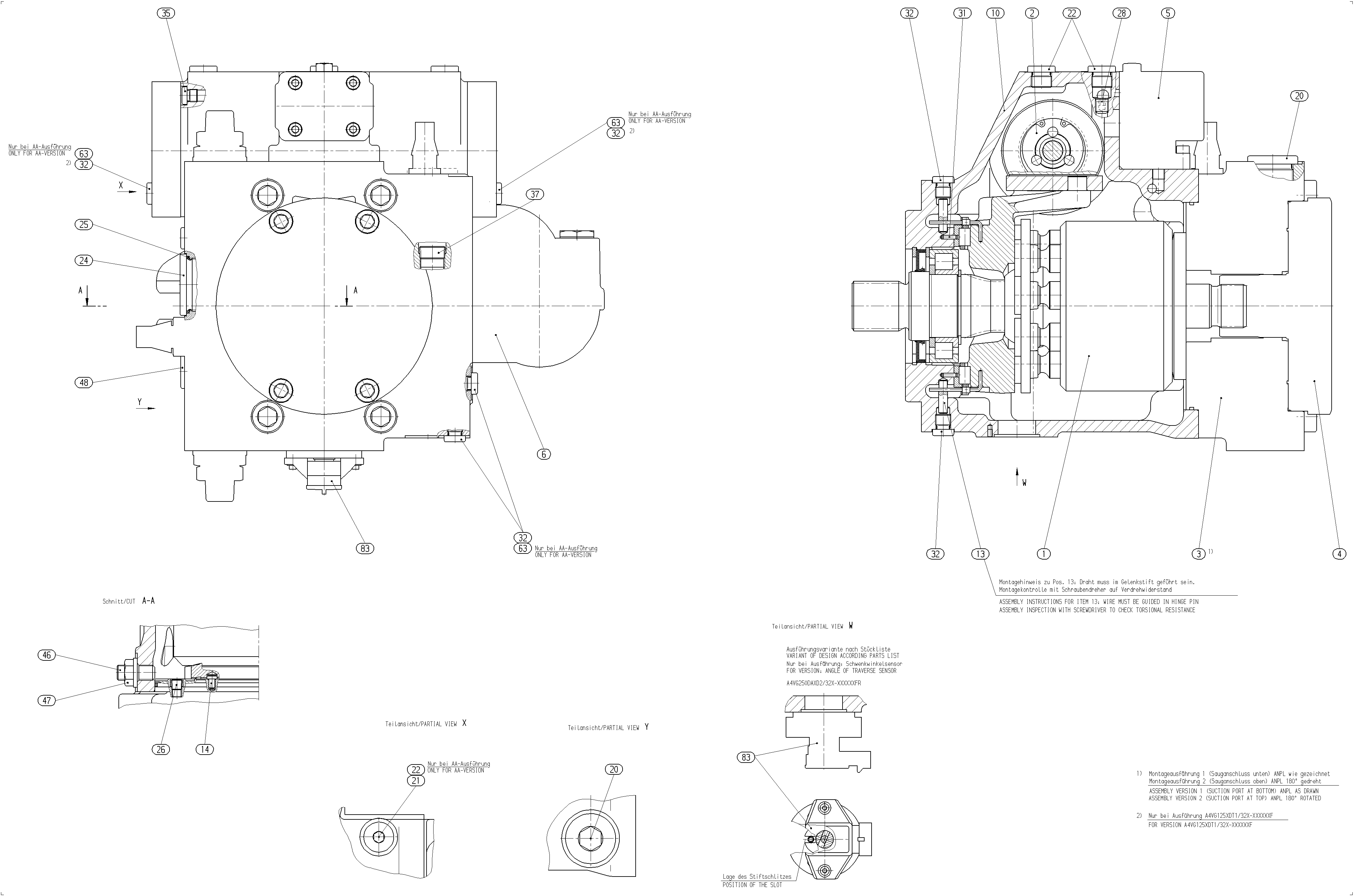

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902199787 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902025111 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R909609519 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R909606308 | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| R902113952 | CONTROL MODULE Stückliste der Baugruppe →L | 1 | ||
| R902033754 | FILTER Stückliste der Baugruppe →L | 1 | ||
| R902085121 | HOUSING | 1 | ||
| R902118633 | PIVOT PIN | 2 | ||
| R909408188 | ECCENTRIC BOLT | 1 | ||
| R909153861 | SCREW PLUGD | 2 | ||
| R909153815 | SCREW PLUGD | 1 | ||
| R909153816 | SCREW PLUGD | 3 | ||
| R909083229 | SCREW PLUG | 1 | ||
| R909085545 | O-RINGD | 1 | ||
| R909153572 | SCREW PLUG | 1 | ||
| R909426705 | NOZZLE | 2 | ||
| R913016373 | SLOTTED SPRING PIN | 2 | ||
| R909151692 | SCREW PLUGD | 4 | ||
| R909153364 | SCREW PLUGD | 2 | ||
| R909156570 | SCREW PLUG | 1 | ||
| R909154982 | SETSCREW | 1 | ||
| R909087405 | SEALING NUTD | 1 | ||
| R909151694 | SCREW PLUGD | 1 | ||
| R902073064 | SWIVEL ANGLE SENSOR Stückliste der Baugruppe →L | 1 | ||
| 98 | R902095628 | SEAL KIT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 125 | 125 |
| Regel- und Verstelleinrichtung | Proportionalverstellung U = 12 V elektrisch mit Proportionalmagnet | EP3 |
| Druckabschneidung | Druckabschneidung | D |
| DA-Regelventil | Ohne DA-Regelventil | 1 |
| Baureihe | Baureihe 3, Index 2 | 32 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) | N |
| Anbauflansch | SAE J744 2+4-Loch | F |
| Arbeitsanschluss (Anschlussplatte) | SAE-Arbeitsanschluss A und B, oben und unten Sauganschluss S unten | 02 |
| Speisepumpe | Integrierte Speisepumpe mit und ohne Durchtrieb | F |
| Durchtrieb | Flansch SAE J744 Nabe für Zahnwelle, 82-2 (A) 5/8 in 9T 16/32DP | 01 |
| Hochdruckbegrenzungsventil Einstellbereich ∆pHD | Hochdruckbegrenzungsventil vorgesteuert 100 … 420 bar mit Bypass | 1 |
| Filterung Speisekreis/Fremdeinspeisung | Anbaufilter mit Kaltstartventil | F |
| Schwenkwinkelsensor | Elektrischer Schwenkwinkelsensor | R |
| Stecker für Magnete | DEUTSCH-Stecker ohne Löschdiode angegossen, 2-polig | P |
| Standard-/Sonderausführung | Sonderausführung | -S |
