Einheit · AXIAL-PISTON PUMP
A11VO190DRS/11R-NSD12K02-SR902154454
Axialkolbenpumpe Bosch Rexroth Baureihe A11VO, Typschlüssel A11VO190DRS/11R-NSD12K02-S, Materialnummer R902154454. Nenngröße: NG 190. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 bar (A11V). Betriebsart: Pumpe, ohne Ladepumpe offener Kreislauf (O). Regel- und Verstelleinrichtung: Druckregler mit Load Sensing (DRS). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring FKM (Fluorkautschuk) (N). Triebwelle: Zahnwelle ANSI B92.1a‒1976 für Einzelpumpe (S). Anbauflansch: SAE J744 ‒ 4-Loch (D). Arbeitsanschluss: SAE-Druck- und Sauganschluss seitlich, gegenüberliegend, Befestigungsgewinde metrisch nach DIN 13. Anschlussgewinde, metrisch mit Profildichtring in Anlehnung an DIN 3852 (12). Durchtrieb: 101-2 (B) 7/8 in 13T 16/32DP B (K02). Standard-/Sonderausführung: Sonderausführung (S).
- Nummer
- R902154454
- Typschlüssel
- A11VO190DRS/11R-NSD12K02-S
- Gruppe
- A11VO 190
- Ausgabe
- 06/2020

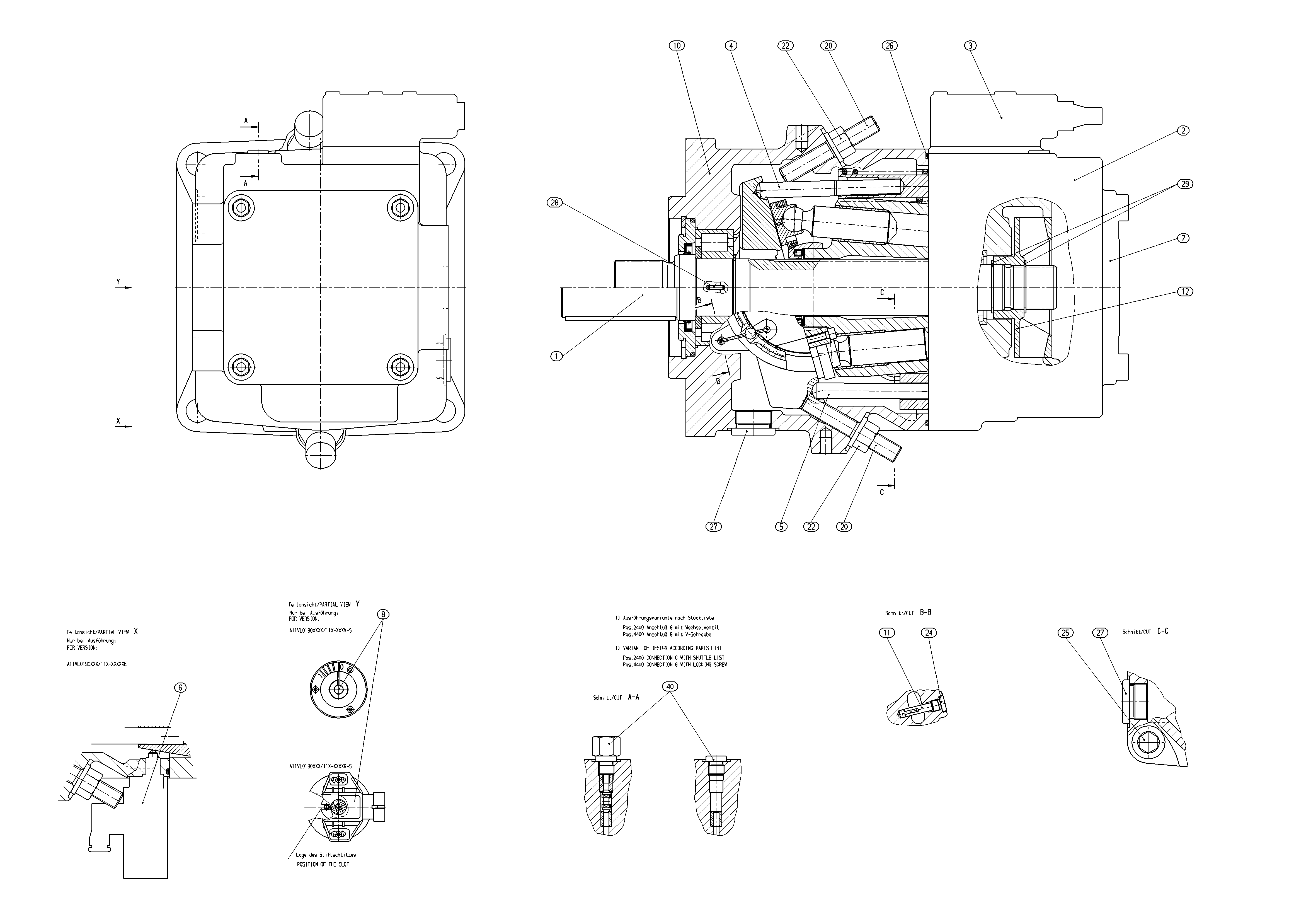

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902213329 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902008562 | CONNECTION PLATE, RL Stückliste der Baugruppe →L | 1 | ||
| R909437826 | REGULATOR Stückliste der Baugruppe →L | 1 | ||
| R902032061 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902007456 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902033821 | BELL HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902120458 | HOUSING | 1 | ||
| R902132714 | PIVOT PIN | 4 | ||
| R909921095 | SETSCREW | 2 | ||
| R909153328 | SEALING NUTD | 2 | ||
| R909153364 | SCREW PLUGD | 4 | ||
| R909084762 | SOCKET HEAD CAP SCREW | 4 | ||
| R902601050 | O-RINGD | 1 | ||
| R909153861 | SCREW PLUGD | 2 | ||
| R913016375 | SLOTTED SPRING PIN | 2 | ||
| R909151979 | SCREW PLUG | 1 | ||
| 98 | R902095611 | SEAL KIT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 bar | A11V |
| Betriebsart | Pumpe, ohne Ladepumpe offener Kreislauf | O |
| Nenngröße (NG) | 190 | 190 |
| Regel- und Verstelleinrichtung | Druckregler mit Load Sensing | DRS |
| Index | Nenngröße 145 … 260 | 1 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring FKM (Fluorkautschuk) | N |
| Triebwelle | Zahnwelle ANSI B92.1a‒1976 für Einzelpumpe | S |
| Anbauflansch | SAE J744 ‒ 4-Loch | D |
| Arbeitsanschluss | SAE-Druck- und Sauganschluss seitlich, gegenüberliegend, Befestigungsgewinde metrisch nach DIN 13. Anschlussgewinde, metrisch mit Profildichtring in Anlehnung an DIN 3852 | 12 |
| Durchtrieb | 101-2 (B) 7/8 in 13T 16/32DP B | K02 |
| Standard-/Sonderausführung | Sonderausführung | S |
