Einheit · POMPA OSIOWO-TŁOKOWA
AA4VG90EP7D1/32R-NSFX3K021EP-SR902154970
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel AA4VG90EP7D1/32R-NSFX3K021EP-S, Materialnummer R902154970. Nenngröße: NG 90. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 5800 psi (400 bar), Höchstdruck 6500 psi (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Druckabschneidung: Druckabschneidung (D). DA-Regelventil: Ohne DA-Regelventil (1). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Triebwelle: Zahnwelle für Einzelpumpe ANSI B92.1a (S). Anbauflansch: SAE J744 2+4-Loch (F). Speisepumpe: Ohne integrierte Speisepumpe mit Durchtrieb (K). Durchtrieb: Flansch SAE J744 Nabe für Zahnwelle, 101-2 (B) 7/8 in 13T 16/32DP (02). Hochdruckbegrenzungsventil Einstellbereich ∆pHD: Hochdruckbegrenzungsventil, vorgesteuert, 1450 bis 6100 psi, mit Bypass (100 bis 420 bar) (1). Filterung Speisekreis/Fremdeinspeisung: Fremdeinspeisung (bei Ausführung ohne integrierte Speisepumpe - N00, K...) (E). Stecker für Magnete: DEUTSCH-Stecker ohne Löschdiode angegossen, 2-polig (P). Standard-/Sonderausführung: Sonderausführung (-S).
- Nummer
- R902154970
- Typschlüssel
- AA4VG90EP7D1/32R-NSFX3K021EP-S
- Gruppe
- A4VG 90
- Ausgabe
- 06/2020

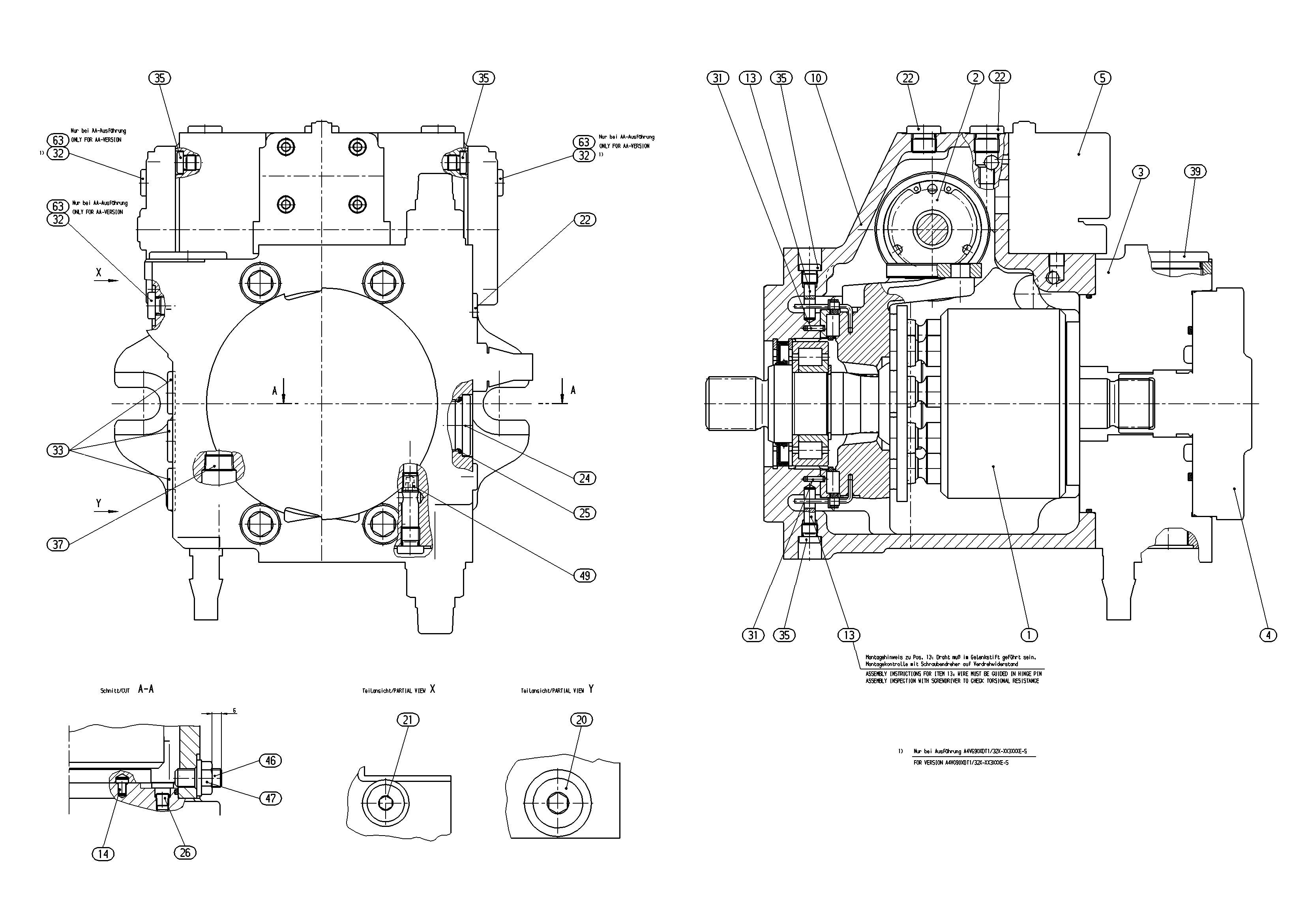

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902195460 | MECHANIZM NAPĘDOWY Stückliste der Baugruppe →L | 1 | ||
| R902016006 | STEROWANIE Stückliste der Baugruppe →L | 1 | ||
| R902157787 | PŁYTA POŁĄCZENIOWA Stückliste der Baugruppe →L | 1 | ||
| R902157780 | WSPORNIK NOŚNY Stückliste der Baugruppe →L | 1 | ||
| R902113872 | MODUŁ STEROWANIA Stückliste der Baugruppe →L | 1 | ||
| R902154804 | KORPUS | 1 | ||
| R902114380 | SWORZEŃ OBROTU | 2 | ||
| R909405732 | SZTYFT POZYCJONUJĄCY | 1 | ||
| R909154480 | KOREK GWINTOWANYD | 1 | ||
| R909153338 | KOREK GWINTOWANYD | 2 | ||
| R909153371 | KOREK GWINTOWANYD | 3 | ||
| R909083228 | KOREK GWINTOWANY | 1 | ||
| R909086731 | O-RINGD | 1 | ||
| R909153572 | KOREK GWINTOWANY | 1 | ||
| R913016373 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| R909151694 | KOREK GWINTOWANYD | 3 | ||
| R909153364 | KOREK GWINTOWANYD | 4 | ||
| R909087913 | KOREK GWINTOWANY | 1 | ||
| R909153418 | KOREK GWINTOWANYD | 1 | ||
| R909154982 | SZTYFT GWINTOWANY | 1 | ||
| R909087405 | NAKRĘTKA USZCZELNIAJĄCAD | 1 | ||
| R909426706 | DYSZA | 1 | ||
| R909154478 | KOREK GWINTOWANYD | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 5800 psi (400 bar), Höchstdruck 6500 psi | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 90 | 90 |
| Druckabschneidung | Druckabschneidung | D |
| DA-Regelventil | Ohne DA-Regelventil | 1 |
| Baureihe | Baureihe 3, Index 2 | 32 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) | N |
| Triebwelle | Zahnwelle für Einzelpumpe ANSI B92.1a | S |
| Anbauflansch | SAE J744 2+4-Loch | F |
| Speisepumpe | Ohne integrierte Speisepumpe mit Durchtrieb | K |
| Durchtrieb | Flansch SAE J744 Nabe für Zahnwelle, 101-2 (B) 7/8 in 13T 16/32DP | 02 |
| Hochdruckbegrenzungsventil Einstellbereich ∆pHD | Hochdruckbegrenzungsventil, vorgesteuert, 1450 bis 6100 psi, mit Bypass (100 bis 420 bar) | 1 |
| Filterung Speisekreis/Fremdeinspeisung | Fremdeinspeisung (bei Ausführung ohne integrierte Speisepumpe - N00, K...) | E |
| Stecker für Magnete | DEUTSCH-Stecker ohne Löschdiode angegossen, 2-polig | P |
| Standard-/Sonderausführung | Sonderausführung | -S |
