Einheit · AXIAL-PISTON MOTOR
A6VM085HA1R1P001B/71MWV0N4Z92D-YR902156191
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel A6VM085HA1R1P001B/71MWV0N4Z92D-Y, Materialnummer R902156191. Nenngröße: NG 85. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Automatische Verstellung mit minimalem Druckanstieg Δp ≤ ca.10 bar hochdruckabhängig, positive Kennung (HA1). Druckregelung/Übersteuerung: Übersteuerung der Verstellungen HA1 und HA2 elektrisch und Fahrtrich- U = 12 V tungsventil elektrisch (R1). Stecker für Magnete: DEUTSCH-Stecker angegossen, 2-polig, ohne Löschdiode (P). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Ohne Zusatzfunktion (0). Stellzeitdämpfung: Dämpfung HP, EP, HP5,6D. und EP5,6D., HZ, EZ, HA mit Gegenhalteventil (1). Einstellbereich für Schluckvolumen: Ohne Einstellschraube mittel (B). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse in Anlehnung an ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Bei Blick auf Triebwelle, wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwellenlager: Standard-Lager (0). Anbauflansch: ISO 3019-2 140-4 (N4).
- Nummer
- R902156191
- Typschlüssel
- A6VM085HA1R1P001B/71MWV0N4Z92D-Y
- Gruppe
- A6VM 85
- Ausgabe
- 06/2020

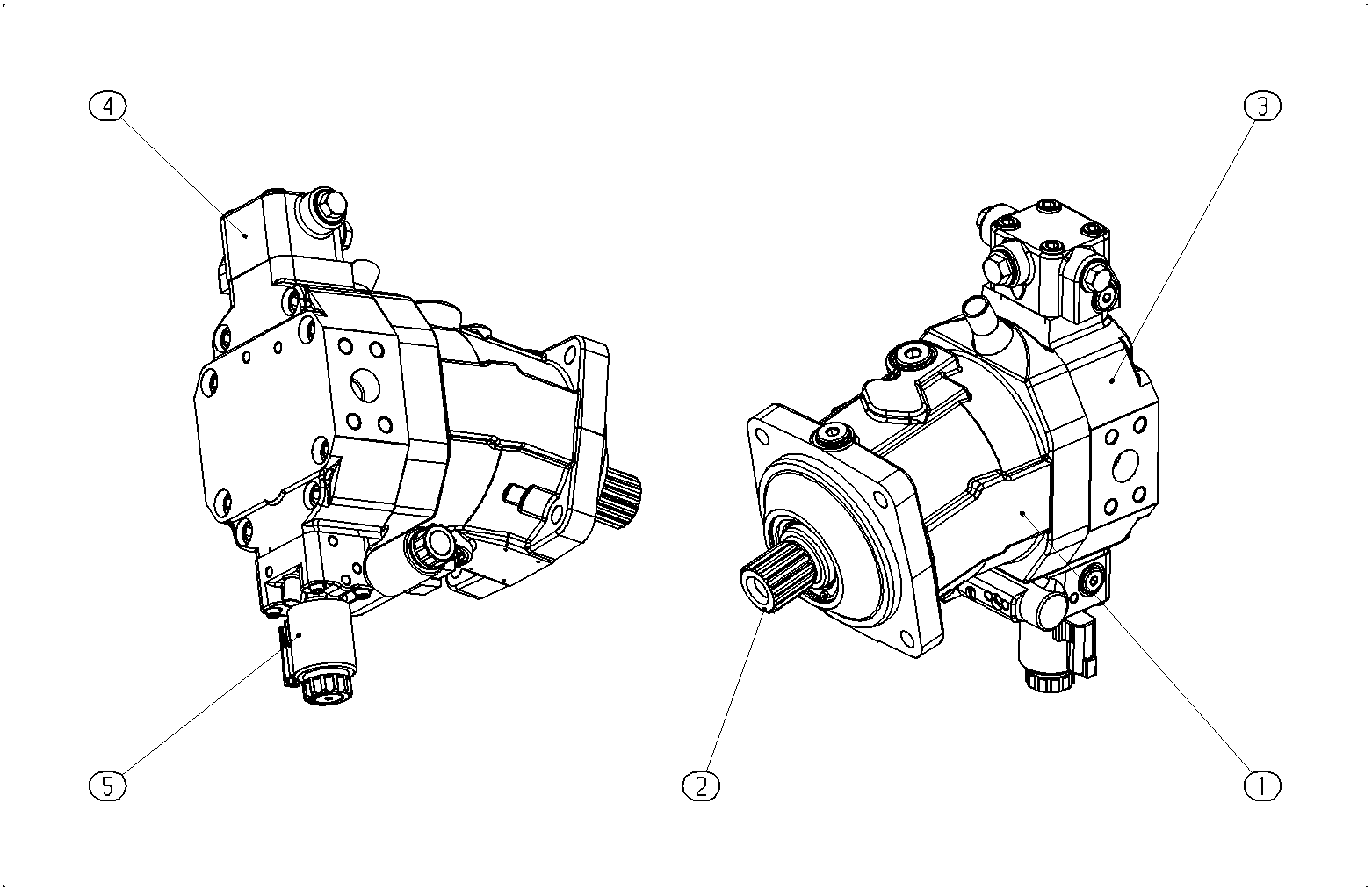

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902163541 | HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902121900 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902156193 | COVER PLATE Stückliste der Baugruppe →L | 1 | ||
| R902156194 | CONTROL PART Stückliste der Baugruppe →L | 1 | ||
| R902156196 | FLUSH/BOOST PRESSURE VALVE Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar | A6V |
| Betriebsart | Motor | M |
| Nenngröße (NG) | 85 | 085 |
| Regel- und Verstelleinrichtung | Automatische Verstellung mit minimalem Druckanstieg Δp ≤ ca.10 bar hochdruckabhängig, positive Kennung | HA1 |
| Druckregelung/Übersteuerung | Übersteuerung der Verstellungen HA1 und HA2 elektrisch und Fahrtrich- U = 12 V tungsventil elektrisch | R1 |
| Stecker für Magnete | DEUTSCH-Stecker angegossen, 2-polig, ohne Löschdiode | P |
| Schwenkwinkelsensor | Ohne Schwenkwinkelsensor | 0 |
| Zusatzfunktion | Ohne Zusatzfunktion | 0 |
| Stellzeitdämpfung | Dämpfung HP, EP, HP5,6D. und EP5,6D., HZ, EZ, HA mit Gegenhalteventil | 1 |
| Einstellbereich für Schluckvolumen | Ohne Einstellschraube mittel | B |
| Baureihe | Baureihe 7, Index 1 (Nenndruck 450 bar) | 71 |
| Ausführung der Anschluss- und Befestigungsgewinde | Metrische Anschlüsse in Anlehnung an ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 | M |
| Drehrichtung | Bei Blick auf Triebwelle, wechselnd | W |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwellenlager | Standard-Lager | 0 |
| Anbauflansch | ISO 3019-2 140-4 | N4 |
| Triebwelle | Zahnwelle DIN 5480 W40×2×18×9g | Z9 |
| Arbeitsanschluss | SAE-Arbeitsanschluss A und B seitlich, gegenüberliegend | 2 |
| Ventil | Nur bei Anschlussplatte 1, 2 und 4 möglich 10 | D |
| Standard-/Sonderausführung | Standardausführung mit Montagevarianten, z. B. T-Anschlüsse entgegen | Y |
