Einheit · AXIAL-PISTON PUMP

A4VG085EP2DP0T0/40MRNC6V81FC1S7AB00-0R902157025

Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG085EP2DP0T0/40MRNC6V81FC1S7AB00-0, Materialnummer R902157025. Nenngröße: NG 85. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Proportionalverstellung elektrisch U = 24 V (EP2). Druckabschneidung: Druckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanisch (D). Stecker für Magnete: DEUTSCH-Stecker angegossen, 2-polig – ohne Löschdiode (P). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Stellkammerdruckanschluss X X (T). DA-Regelventil (nur für NG110 und 125): Ohne DA-Regelventil (0). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Anbauflansch: SAE J744 127-2/ (C6). Triebwelle: Zahnwelle 1 3/8 in 21T 16/32DP ANSI B92.1a–1976 (V8). Arbeitsanschluss: SAE-Arbeitsanschluss A und B seitlich (45° links) (1).

Nummer
R902157025
Typschlüssel
A4VG085EP2DP0T0/40MRNC6V81FC1S7AB00-0
Gruppe
A4VG 85
Ausgabe
01/2020

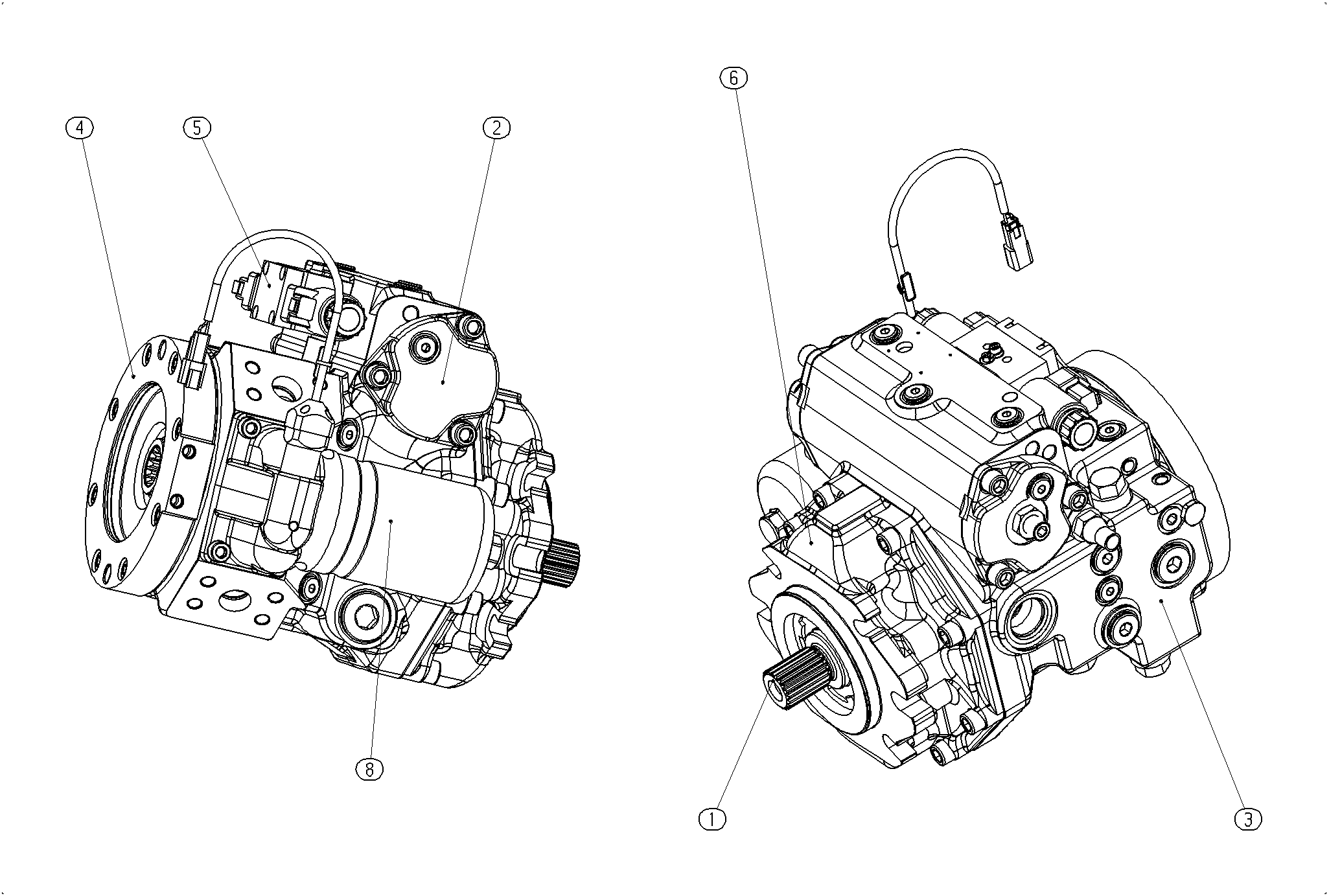

A4VG085EP2DP0T0/40MRNC6V81FC1S7AB00-0 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902195134ROTARY GROUP Stückliste der Baugruppe →L1
R902157019CONTROL Stückliste der Baugruppe →L1
R902157022PUMP HOUSING Stückliste der Baugruppe →L1
R902157052INTERNAL GEAR PUMP Stückliste der Baugruppe →L1
R902139274CONTROL MODULE Stückliste der Baugruppe →L1
R902201486BEARING FLANGE Stückliste der Baugruppe →L1
R902133257MOUNTABLE FILTER Stückliste der Baugruppe →L1
98R902095816SEAL KIT1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 barA4V
BetriebsartPumpe, geschlossener KreislaufG
Nenngröße (NG)85085
Regel- und VerstelleinrichtungProportionalverstellung elektrisch U = 24 VEP2
DruckabschneidungDruckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanischD
Stecker für MagneteDEUTSCH-Stecker angegossen, 2-polig – ohne LöschdiodeP
SchwenkwinkelsensorOhne Schwenkwinkelsensor0
ZusatzfunktionStellkammerdruckanschluss X XT
DA-Regelventil (nur für NG110 und 125)Ohne DA-Regelventil0
Ausführung der Anschluss- und BefestigungsgewindeMetrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13M
DrehrichtungBlick auf Triebwelle rechtsR
DichtungswerkstoffNBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk)N
AnbauflanschSAE J744 127-2/C6
TriebwelleZahnwelle 1 3/8 in 21T 16/32DP ANSI B92.1a–1976V8
ArbeitsanschlussSAE-Arbeitsanschluss A und B seitlich (45° links)1
Speisepumpe und TriebwerkausführungStandard-Triebwerk Speisepumpe integriert, Innenzahnradpumpe StandardF
Durchtrieb127-2 (C) C1 1 1/4 in 14T 12/24DP S7C1S7
HochdruckbegrenzungsventilHochdruckbegrenzungsventil, direktgesteuert, mit Niederdruckbegrenzungs­ventil, festeingestelltA
Filterung Speisekreis/FremdeinspeisungAnbaufilter mit Kaltstartventil und elektrischer Verschmutzungsanzeige – DEUTSCH-SteckerB
DrucksensorOhne Drucksensor0
Sonstige SensorenOhne Sensor0
Standard-/SonderausführungStandardausführung0
