Einheit · AXIAL-PISTON PUMP
A4VG175EP1XP0N0/40MRNE4T11V0000AS40-SR902157409
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG175EP1XP0N0/40MRNE4T11V0000AS40-S, Materialnummer R902157409. Nenngröße: NG 175. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Proportionalverstellung U = 12 V elektrisch (EP1). Stecker für Magnete: DEUTSCH-Stecker angegossen, 2-polig – ohne Löschdiode (P). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Neutralventil U = 12 V (N). DA-Regelventil (nur für NG110 und 125): Ohne DA-Regelventil (0). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Anbauflansch: SAE J744 165-4 (E4). Triebwelle: Zahnwelle ANSI B92.1a–1976 1 3/4 in 13T 8/16DP (T1). Arbeitsanschluss: SAE-Arbeitsanschluss A und B seitlich (45° links) (1). Speisepumpe und Triebwerkausführung: High-Speed-Triebwerk Speisepumpe integriert, Innenzahnradpumpe Standard (V).
- Nummer
- R902157409
- Typschlüssel
- A4VG175EP1XP0N0/40MRNE4T11V0000AS40-S
- Gruppe
- A4VG 175
- Ausgabe
- 01/2020

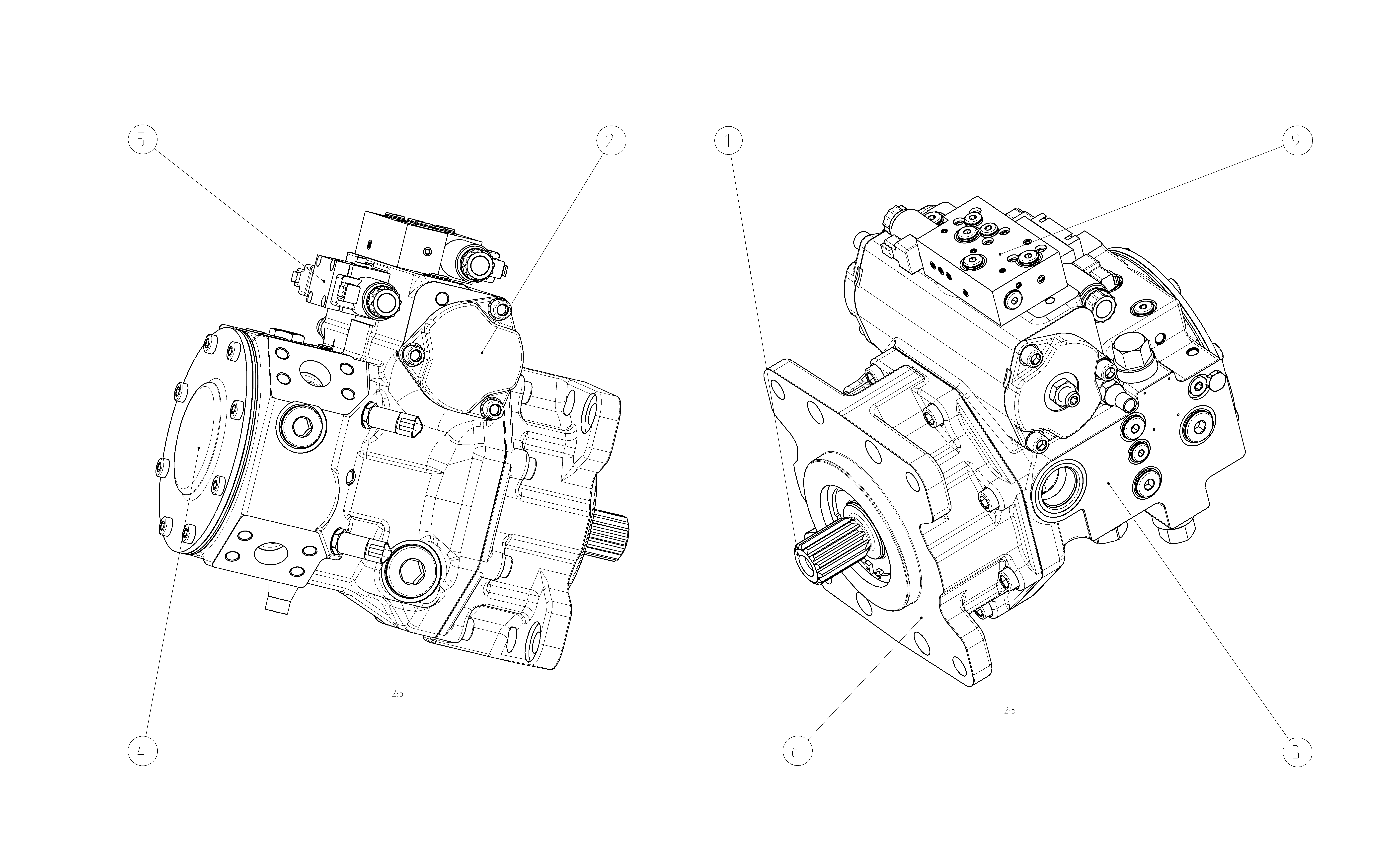

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902188115 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902157103 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902157408 | PUMP HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902108859 | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| R902113800 | CONTROL MODULE Stückliste der Baugruppe →L | 1 | ||
| R902114477 | BEARING FLANGE Stückliste der Baugruppe →L | 1 | ||
| R902162528 | UNLOADING VALVE Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 175 | 175 |
| Regel- und Verstelleinrichtung | Proportionalverstellung U = 12 V elektrisch | EP1 |
| Stecker für Magnete | DEUTSCH-Stecker angegossen, 2-polig – ohne Löschdiode | P |
| Schwenkwinkelsensor | Ohne Schwenkwinkelsensor | 0 |
| Zusatzfunktion | Neutralventil U = 12 V | N |
| DA-Regelventil (nur für NG110 und 125) | Ohne DA-Regelventil | 0 |
| Ausführung der Anschluss- und Befestigungsgewinde | Metrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 | M |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) | N |
| Anbauflansch | SAE J744 165-4 | E4 |
| Triebwelle | Zahnwelle ANSI B92.1a–1976 1 3/4 in 13T 8/16DP | T1 |
| Arbeitsanschluss | SAE-Arbeitsanschluss A und B seitlich (45° links) | 1 |
| Speisepumpe und Triebwerkausführung | High-Speed-Triebwerk Speisepumpe integriert, Innenzahnradpumpe Standard | V |
| Durchtrieb | Ohne Durchtrieb | 0000 |
| Hochdruckbegrenzungsventil | Hochdruckbegrenzungsventil, direktgesteuert, mit Niederdruckbegrenzungsventil, festeingestellt | A |
| Filterung Speisekreis/Fremdeinspeisung | Filterung in der Saugleitung der Speisepumpe | S |
| Drucksensor | Drucksensoren am Messanschlüssen MA und MB (Hochdruck) | 4 |
| Sonstige Sensoren | Ohne Sensor | 0 |
| Standard-/Sonderausführung | Sonderausführung | S |
