Einheit · AXIAL-PISTON MOTOR

A6VM060EZ800H001A/71MWV0M4Z82B0-SR902182433

Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel A6VM060EZ800H001A/71MWV0M4Z82B0-S, Materialnummer R902182433. Nenngröße: NG 60. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Zweipunktverstellung elektrisch U = 24 V (EZ8). Druckregelung/Übersteuerung: Ohne Druckregelung/Übersteuerung (00). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Ohne Zusatzfunktion (0). Stellzeitdämpfung: Dämpfung HP, EP, HP5,6D. und EP5,6D., HZ, EZ, HA mit Gegenhalteventil (1). Einstellbereich für Schluckvolumen: Ohne Einstellschraube kurz (0-einstellbar) (A). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse in Anlehnung an ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Bei Blick auf Triebwelle, wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwellenlager: Standard-Lager (0). Anbauflansch: ISO 3019-2 125-4 (M4). Triebwelle: Zahnwelle DIN 5480 W35×2×16×9g (Z8).

Nummer
R902182433
Typschlüssel
A6VM060EZ800H001A/71MWV0M4Z82B0-S
Gruppe
A6VM 60
Ausgabe
06/2020

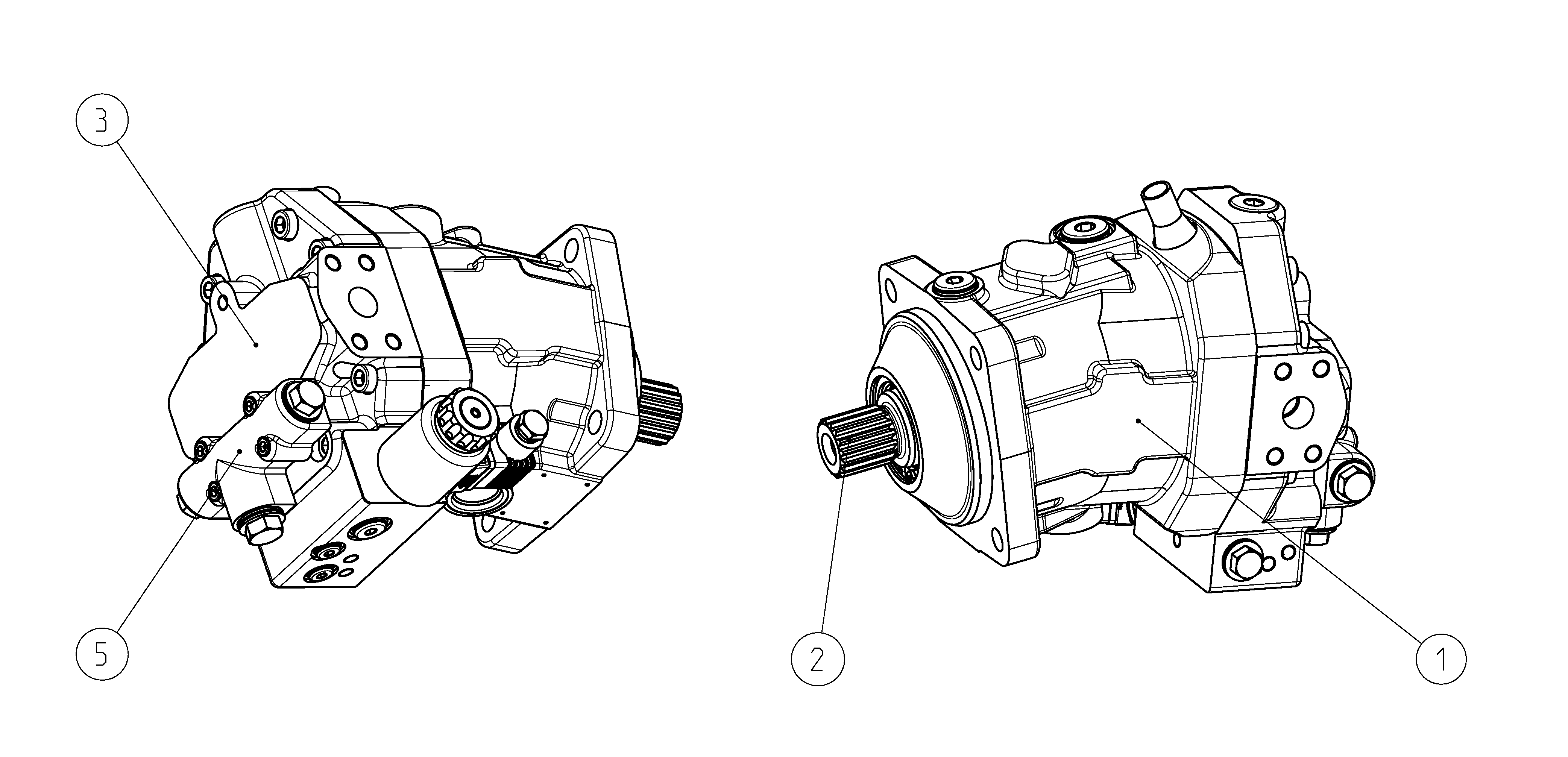

A6VM060EZ800H001A/71MWV0M4Z82B0-S — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902126960HOUSING Stückliste der Baugruppe →L1
R902126962ROTARY GROUP Stückliste der Baugruppe →L1
R902182435COVER PLATE Stückliste der Baugruppe →L1
R902156190FLUSH/BOOST PRESSURE VALVE Stückliste der Baugruppe →L1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägachsenbauart, verstellbarA6V
BetriebsartMotorM
Nenngröße (NG)60060
Regel- und VerstelleinrichtungZweipunktverstellung elektrisch U = 24 VEZ8
Druckregelung/ÜbersteuerungOhne Druckregelung/Übersteuerung00
SchwenkwinkelsensorOhne Schwenkwinkelsensor0
ZusatzfunktionOhne Zusatzfunktion0
StellzeitdämpfungDämpfung HP, EP, HP5,6D. und EP5,6D., HZ, EZ, HA mit Gegenhalteventil1
Einstellbereich für SchluckvolumenOhne Einstellschraube kurz (0-einstellbar)A
BaureiheBaureihe 7, Index 1 (Nenndruck 450 bar)71
Ausführung der Anschluss- und BefestigungsgewindeMetrische Anschlüsse in Anlehnung an ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13M
DrehrichtungBei Blick auf Triebwelle, wechselndW
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwellenlagerStandard-Lager0
AnbauflanschISO 3019-2 125-4M4
TriebwelleZahnwelle DIN 5480 W35×2×16×9gZ8
ArbeitsanschlussSAE-Arbeitsanschluss A und B seitlich, gegenüberliegend2
VentilSpülmenge bei: Δp = pND ‒ = 25 bar und = 10 mm2/s pG v 5B
DrehzahlsensorOhne Drehzahlsensor0
Standard-/SonderausführungSonderausführungS
