Einheit · AXIAL-PISTON MOTOR

A6VM115DAX000007B/71MWV0P4A12C0-SR902189135

Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel A6VM115DAX000007B/71MWV0P4A12C0-S, Materialnummer R902189135. Nenngröße: NG 115. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Betriebsart: Motor (M). Druckregelung/Übersteuerung: Ohne Druckregelung/Übersteuerung (00). Stecker für Magnete: Ohne Stecker (nur bei rein hydraulischen Verstellungen) (0). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Ohne Zusatzfunktion (0). Stellzeitdämpfung: Dämpfung einseitig im Ablauf von großer Stellkammer (DA) (7). Einstellbereich für Schluckvolumen: Ohne Einstellschraube mittel (B). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse in Anlehnung an ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Bei Blick auf Triebwelle, wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwellenlager: Standard-Lager (0). Anbauflansch: ISO 3019-2 160-4 (P4). Triebwelle: Zahnwelle DIN 5480 W45×2×21×9g (A1).

Nummer
R902189135
Typschlüssel
A6VM115DAX000007B/71MWV0P4A12C0-S
Gruppe
A6VM 115
Ausgabe
06/2020

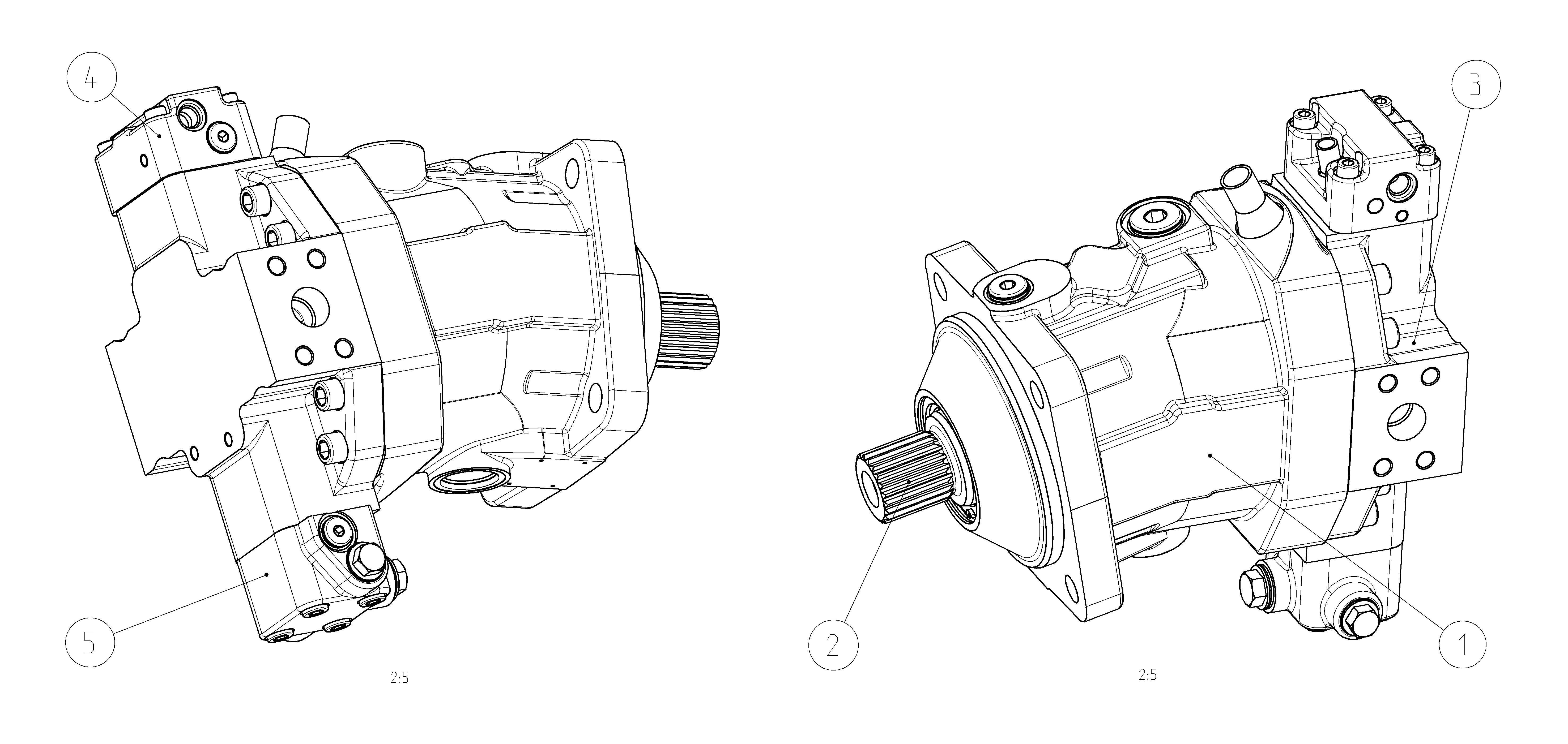

A6VM115DAX000007B/71MWV0P4A12C0-S — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902124352HOUSING Stückliste der Baugruppe →L1
R902124479ROTARY GROUP Stückliste der Baugruppe →L1
R902126788COVER PLATE Stückliste der Baugruppe →L1
R902186273CONTROL PART Stückliste der Baugruppe →L1
R902163822FLUSH/BOOST PRESSURE VALVE Stückliste der Baugruppe →L1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägachsenbauart, verstellbarA6V
BetriebsartMotorM
Nenngröße (NG)115115
Druckregelung/ÜbersteuerungOhne Druckregelung/Übersteuerung00
Stecker für MagneteOhne Stecker (nur bei rein hydraulischen Verstellungen)0
SchwenkwinkelsensorOhne Schwenkwinkelsensor0
ZusatzfunktionOhne Zusatzfunktion0
StellzeitdämpfungDämpfung einseitig im Ablauf von großer Stellkammer (DA)7
Einstellbereich für SchluckvolumenOhne Einstellschraube mittelB
BaureiheBaureihe 7, Index 1 (Nenndruck 450 bar)71
Ausführung der Anschluss- und BefestigungsgewindeMetrische Anschlüsse in Anlehnung an ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13M
DrehrichtungBei Blick auf Triebwelle, wechselndW
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwellenlagerStandard-Lager0
AnbauflanschISO 3019-2 160-4P4
TriebwelleZahnwelle DIN 5480 W45×2×21×9gA1
ArbeitsanschlussSAE-Arbeitsanschluss A und B seitlich, gegenüberliegend2
Ventil(pND = Niederdruck, = Gehäusedruck) pG 8C
DrehzahlsensorOhne Drehzahlsensor0
Standard-/SonderausführungSonderausführungS
