Einheit · AXIAL-PISTON MOTOR
A6VE115EP600H001F/71MWV0S2A1200-SR902189251
Axialkolbenmotor Bosch Rexroth Baureihe A6VE, Typschlüssel A6VE115EP600H001F/71MWV0S2A1200-S, Materialnummer R902189251. Nenngröße: NG 115. Axialkolbeneinheit: Schrägachsenbauart, verstellbar, Nenndruck 450 bar, Höchtsdruck 530 bar (NG60 bis 215) (A6V). Betriebsart: Einschub-Motor (E). Regel- und Verstelleinrichtung: Proportionalverstellung elektrisch negative Kennung U = 24 V (EP6). Druckregelung/Übersteuerung: Ohne Druckregelung/Übersteuerung (00). Zusatzfunktion 1: Ohne Zusatzfunktion (0). Zusatzfunktion 2: Ohne Zusatzfunktion (0). Stellzeitdämpfung: Dämpfung HP, EP, HP5,6D. und EP5,6D., HZ, EZ, HA mit Gegenhalteventil (1). Einstellbereich für Schluckvolumen: Kurz mittel (F). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse in Anlehnung an ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Bei Blick auf Triebwelle, wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwellenlager: Standard-Lager (0). Anbauflansch: ISO 3019-2 200-2 (S2). Triebwelle: Zahnwelle DIN 5480 W45×2×21×9g (A1).
- Nummer
- R902189251
- Typschlüssel
- A6VE115EP600H001F/71MWV0S2A1200-S
- Gruppe
- A6VE 115
- Ausgabe
- 06/2020

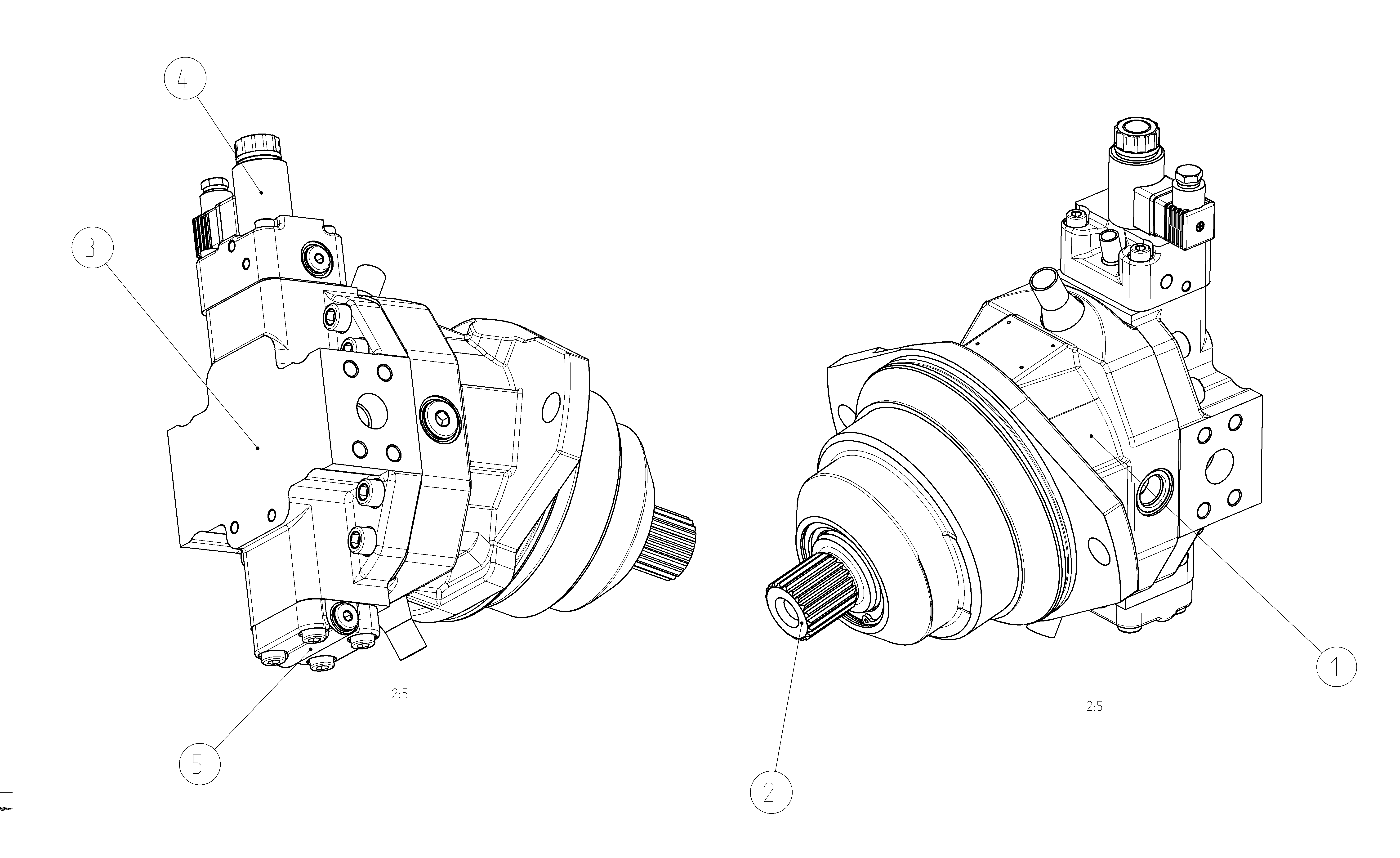

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902189253 | HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902124479 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902189255 | COVER PLATE Stückliste der Baugruppe →L | 1 | ||
| R902189257 | CONTROL PART Stückliste der Baugruppe →L | 1 | ||
| R902163848 | COVER Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar, Nenndruck 450 bar, Höchtsdruck 530 bar (NG60 bis 215) | A6V |
| Betriebsart | Einschub-Motor | E |
| Nenngröße (NG) | 115 | 115 |
| Regel- und Verstelleinrichtung | Proportionalverstellung elektrisch negative Kennung U = 24 V | EP6 |
| Druckregelung/Übersteuerung | Ohne Druckregelung/Übersteuerung | 00 |
| Zusatzfunktion 1 | Ohne Zusatzfunktion | 0 |
| Zusatzfunktion 2 | Ohne Zusatzfunktion | 0 |
| Stellzeitdämpfung | Dämpfung HP, EP, HP5,6D. und EP5,6D., HZ, EZ, HA mit Gegenhalteventil | 1 |
| Einstellbereich für Schluckvolumen | Kurz mittel | F |
| Baureihe | Baureihe 7, Index 1 | 71 |
| Ausführung der Anschluss- und Befestigungsgewinde | Metrische Anschlüsse in Anlehnung an ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 | M |
| Drehrichtung | Bei Blick auf Triebwelle, wechselnd | W |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwellenlager | Standard-Lager | 0 |
| Anbauflansch | ISO 3019-2 200-2 | S2 |
| Triebwelle | Zahnwelle DIN 5480 W45×2×21×9g | A1 |
| Arbeitsanschluss | SAE-Arbeitsanschlüsse A und B seitlich, gegenüberliegend | 2 |
| Ventil | Ohne Ventil | 0 |
| Drehzahlsensor | Ohne Drehzahlsensor | 0 |
| Standard-/Sonderausführung | Sonderausführung | S |
