Einheit · AXIAL-PISTON MOTOR
A6VE160HD1D/63W-VZL380FB-SKR902189346
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel A6VE160HD1D/63W-VZL380FB-SK, Materialnummer R902189346. Nenngröße: NG 160. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Regel- und Verstelleinrichtung: Proportionalverstellung hydraulisch ΔpSt = 10 bar (HD1). Druckregelung (nur für HD und EP): Druckregelung fest eingestellt (D). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle DIN 5480 (Z). Arbeitsanschluss: Anschlussplatte mit 1-stufigen Druckbegren- Ohne Ventil 0 zungsventilen (vorgesteuert) zum Anbau eines Gegenhalteventils MHB 38 (380). Regelbeginn: bei Vg max (Standard bei HD, HZ, EP, EZ, DA) (B). Standard-/Sonderausführung: Sonderausführung (-S).
- Nummer
- R902189346
- Typschlüssel
- A6VE160HD1D/63W-VZL380FB-SK
- Gruppe
- A6VE 160
- Ausgabe
- 06/2020

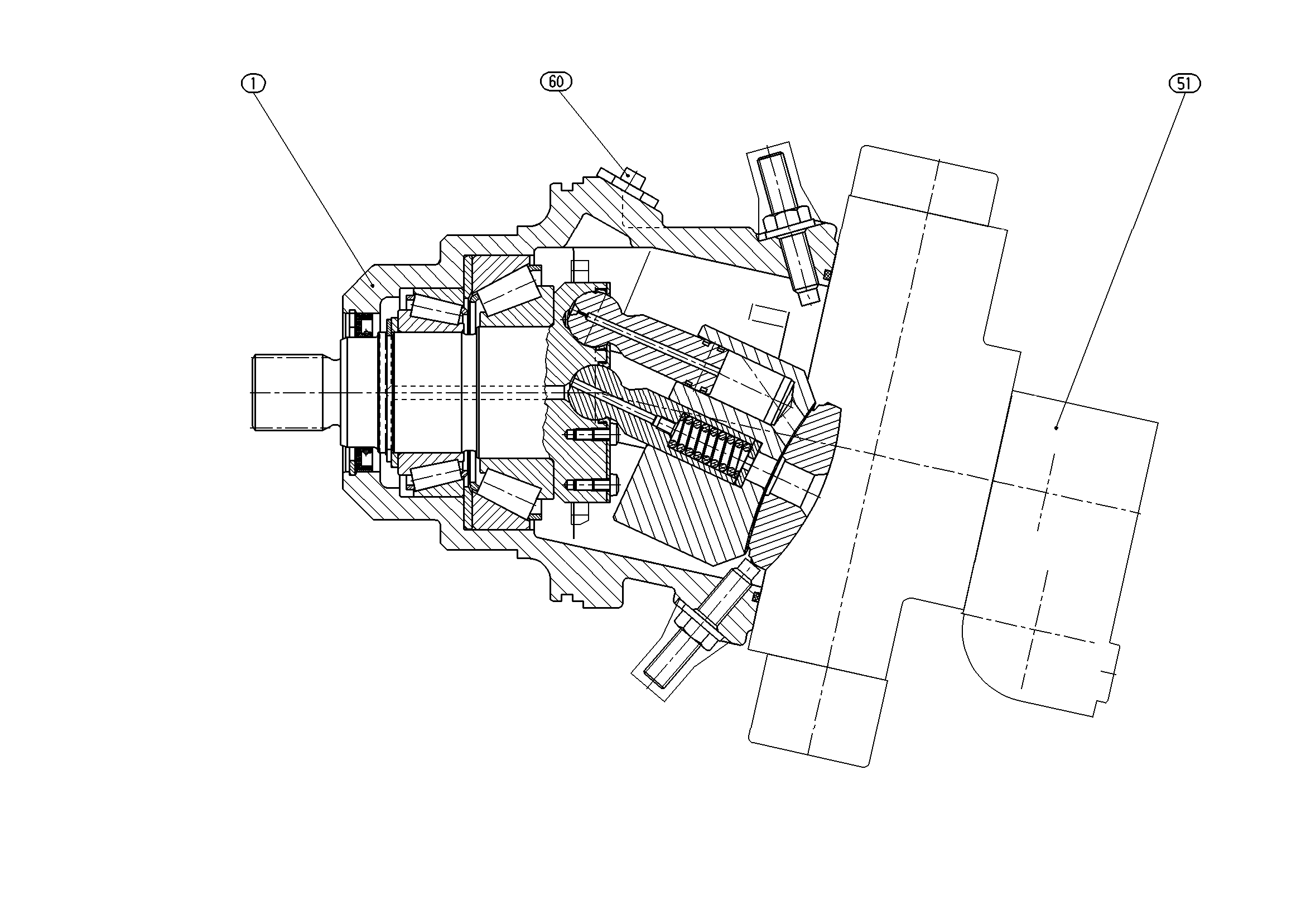

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| 1 | R902189424 | AXIAL-PISTON MOTOR Stückliste der Baugruppe →L | 1 | |
| R902168421 | BRAKE VALVE Stückliste der Baugruppe →L | 1 | ||
| R902151719 | FLANGE COVER | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar | A6V |
| Nenngröße (NG) | 160 | 160 |
| Regel- und Verstelleinrichtung | Proportionalverstellung hydraulisch ΔpSt = 10 bar | HD1 |
| Druckregelung (nur für HD und EP) | Druckregelung fest eingestellt | D |
| Baureihe | Baureihe 6, Index 3 | 63 |
| Drehrichtung | Bei Blick auf Triebwelle wechselnd | W |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle DIN 5480 | Z |
| Arbeitsanschluss | Anschlussplatte mit 1-stufigen Druckbegren- Ohne Ventil 0 zungsventilen (vorgesteuert) zum Anbau eines Gegenhalteventils MHB 38 | 380 |
| Regelbeginn | bei Vg max (Standard bei HD, HZ, EP, EZ, DA) | B |
| Standard-/Sonderausführung | Sonderausführung | -S |
