Einheit · AXIAL-PISTON MOTOR

A6VE107EP1/63W-VZL027UPB-SR902191936

Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel A6VE107EP1/63W-VZL027UPB-S, Materialnummer R902191936. Nenngröße: NG 107. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Regel- und Verstelleinrichtung: Proportionalverstellung elektrisch U = 12 V (mit HIRSCHMANN-Stecker – ohne Löschdiode) (EP1). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle DIN 5480 (Z). Arbeitsanschluss: SAE-Arbeitsanschlüsse A und B seitlich, gegenüberliegend Spül- und Speisedruckventil angebaut 7 (027). Regelbeginn: bei Vg max (Standard bei HD, HZ, EP, EZ, DA) (B). Standard-/Sonderausführung: Sonderausführung (-S).

Nummer
R902191936
Typschlüssel
A6VE107EP1/63W-VZL027UPB-S
Gruppe
A6VE 107
Ausgabe
06/2020

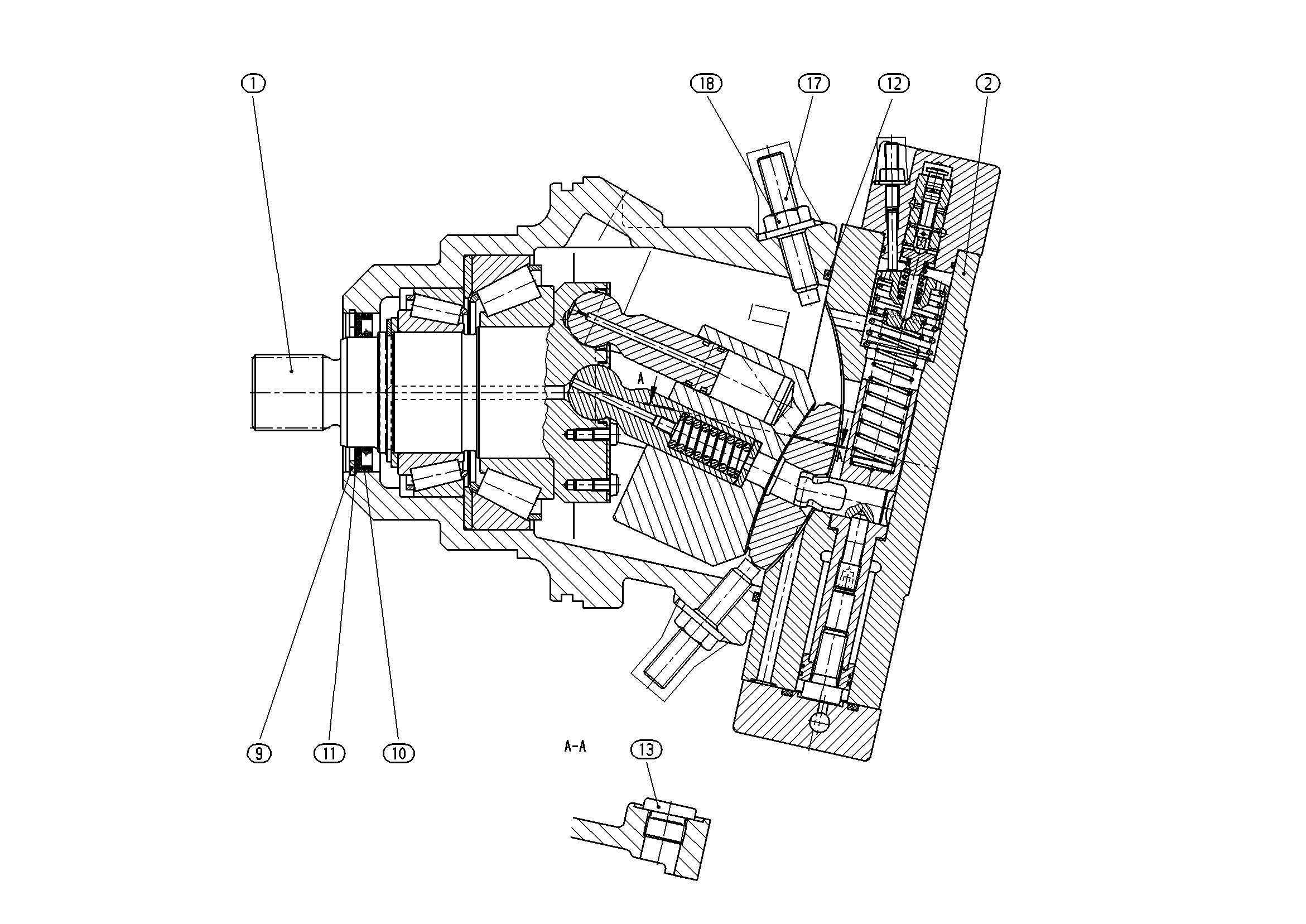

A6VE107EP1/63W-VZL027UPB-S — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
1R909604694ROTARY GROUP Stückliste der Baugruppe →L1
2R902119549CONTROL Stückliste der Baugruppe →L1
5R902191840HOUSING1
9R909083415RETAINING RING1
R909831662ROTARY SHAFT LIP SEALD1
11R909087019SUPPORTING DISCD1
R902261576SEAL RINGD1
R909156651SCREW PLUGD1
R909446862SETSCREW Stückliste der Baugruppe →L2
18R909152459SEALING NUTD2

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägachsenbauart, verstellbarA6V
Nenngröße (NG)107107
Regel- und VerstelleinrichtungProportionalverstellung elektrisch U = 12 V (mit HIRSCHMANN-Stecker – ohne Löschdiode)EP1
BaureiheBaureihe 6, Index 363
DrehrichtungBei Blick auf Triebwelle wechselndW
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwelleZahnwelle DIN 5480Z
ArbeitsanschlussSAE-Arbeitsanschlüsse A und B seitlich, gegenüberliegend Spül- und Speisedruckventil angebaut 7027
Regelbeginnbei Vg max (Standard bei HD, HZ, EP, EZ, DA)B
Standard-/SonderausführungSonderausführung-S
