Einheit · AXIAL-PISTON PUMP
A4VG065DA2DP0T5/40MRNC6Z81FB2S5AS00-0R902192609
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG065DA2DP0T5/40MRNC6Z81FB2S5AS00-0, Materialnummer R902192609. Nenngröße: NG 65. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Automatische Verstellung drehzahlabhängig U = 24 V (DA2). Druckabschneidung: Druckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanisch (D). Stecker für Magnete: DEUTSCH-Stecker angegossen, 2-polig – ohne Löschdiode (P). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Stellkammerdruckanschluss X X (T). DA-Regelventil (nur für NG110 und 125): DA-Regelventil fest eingestellt und Bremsinchventil auf Basis von Mineralöl angebaut, Ansteuerung mit Bremsflüssigkeit (5). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Anbauflansch: SAE J744 127-2/ (C6). Arbeitsanschluss: SAE-Arbeitsanschluss A und B seitlich (45° links) (1). Speisepumpe und Triebwerkausführung: Standard-Triebwerk Speisepumpe integriert, Innenzahnradpumpe Standard (F).
- Nummer
- R902192609
- Typschlüssel
- A4VG065DA2DP0T5/40MRNC6Z81FB2S5AS00-0
- Gruppe
- A4VG 65
- Ausgabe
- 01/2020

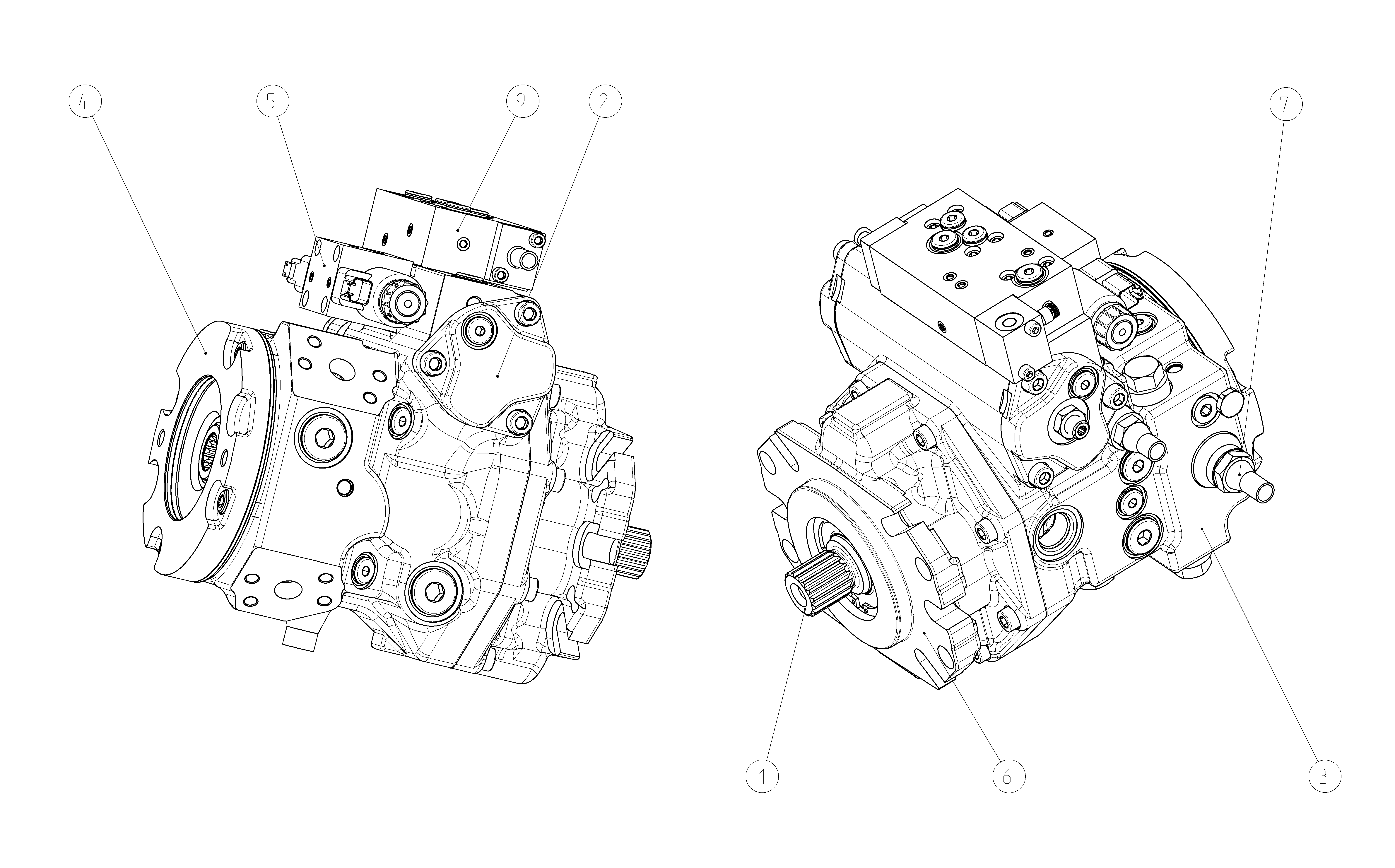

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902188187 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902121288 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902192628 | PUMP HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902121239 | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| R902190680 | CONTROL MODULE Stückliste der Baugruppe →L | 1 | ||
| R902230638 | BEARING FLANGE Stückliste der Baugruppe →L | 1 | ||
| R902120688 | CONTROL CARTRIDGE Stückliste der Baugruppe →L | 1 | ||
| R902156692 | CONTROL VALVE Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 65 | 065 |
| Regel- und Verstelleinrichtung | Automatische Verstellung drehzahlabhängig U = 24 V | DA2 |
| Druckabschneidung | Druckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanisch | D |
| Stecker für Magnete | DEUTSCH-Stecker angegossen, 2-polig – ohne Löschdiode | P |
| Schwenkwinkelsensor | Ohne Schwenkwinkelsensor | 0 |
| Zusatzfunktion | Stellkammerdruckanschluss X X | T |
| DA-Regelventil (nur für NG110 und 125) | DA-Regelventil fest eingestellt und Bremsinchventil auf Basis von Mineralöl angebaut, Ansteuerung mit Bremsflüssigkeit | 5 |
| Ausführung der Anschluss- und Befestigungsgewinde | Metrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 | M |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) | N |
| Anbauflansch | SAE J744 127-2/ | C6 |
| Arbeitsanschluss | SAE-Arbeitsanschluss A und B seitlich (45° links) | 1 |
| Speisepumpe und Triebwerkausführung | Standard-Triebwerk Speisepumpe integriert, Innenzahnradpumpe Standard | F |
| Durchtrieb | 101-2 (B) B2 1 in 15T 16/32DP S5 | B2S5 |
| Hochdruckbegrenzungsventil | Hochdruckbegrenzungsventil, direktgesteuert, mit Niederdruckbegrenzungsventil, festeingestellt | A |
| Filterung Speisekreis/Fremdeinspeisung | Filterung in der Saugleitung der Speisepumpe | S |
| Drucksensor | Ohne Drucksensor | 0 |
| Sonstige Sensoren | Ohne Sensor | 0 |
| Standard-/Sonderausführung | Standardausführung | 0 |
