Einheit · AXIAL-PISTON PUMP
A4VG045DA1DQ005/40MRNC2S71BA2S3AS00-SR902192950
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG045DA1DQ005/40MRNC2S71BA2S3AS00-S, Materialnummer R902192950. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Automatische Verstellung drehzahlabhängig U = 12 V (DA1). Druckabschneidung: Druckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanisch (D). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Ohne Zusatzfunktion (0). DA-Regelventil (nur für NG110 und 125): DA-Regelventil fest eingestellt und Bremsinchventil auf Basis von Mineralöl angebaut, Ansteuerung mit Bremsflüssigkeit (5). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Arbeitsanschluss: SAE-Arbeitsanschluss A und B seitlich (45° links) (1). Speisepumpe und Triebwerkausführung: Standard-Triebwerk Speisepumpe integriert, Innenzahnradpumpe groß (B). Durchtrieb: 82-2 (A) A2 3/4 in 11T 16/32DP S3 (A2S3). Hochdruckbegrenzungsventil: Hochdruckbegrenzungsventil, direktgesteuert, mit Niederdruckbegrenzungsventil, festeingestellt (A).
- Nummer
- R902192950
- Typschlüssel
- A4VG045DA1DQ005/40MRNC2S71BA2S3AS00-S
- Gruppe
- A4VG 45
- Ausgabe
- 01/2020

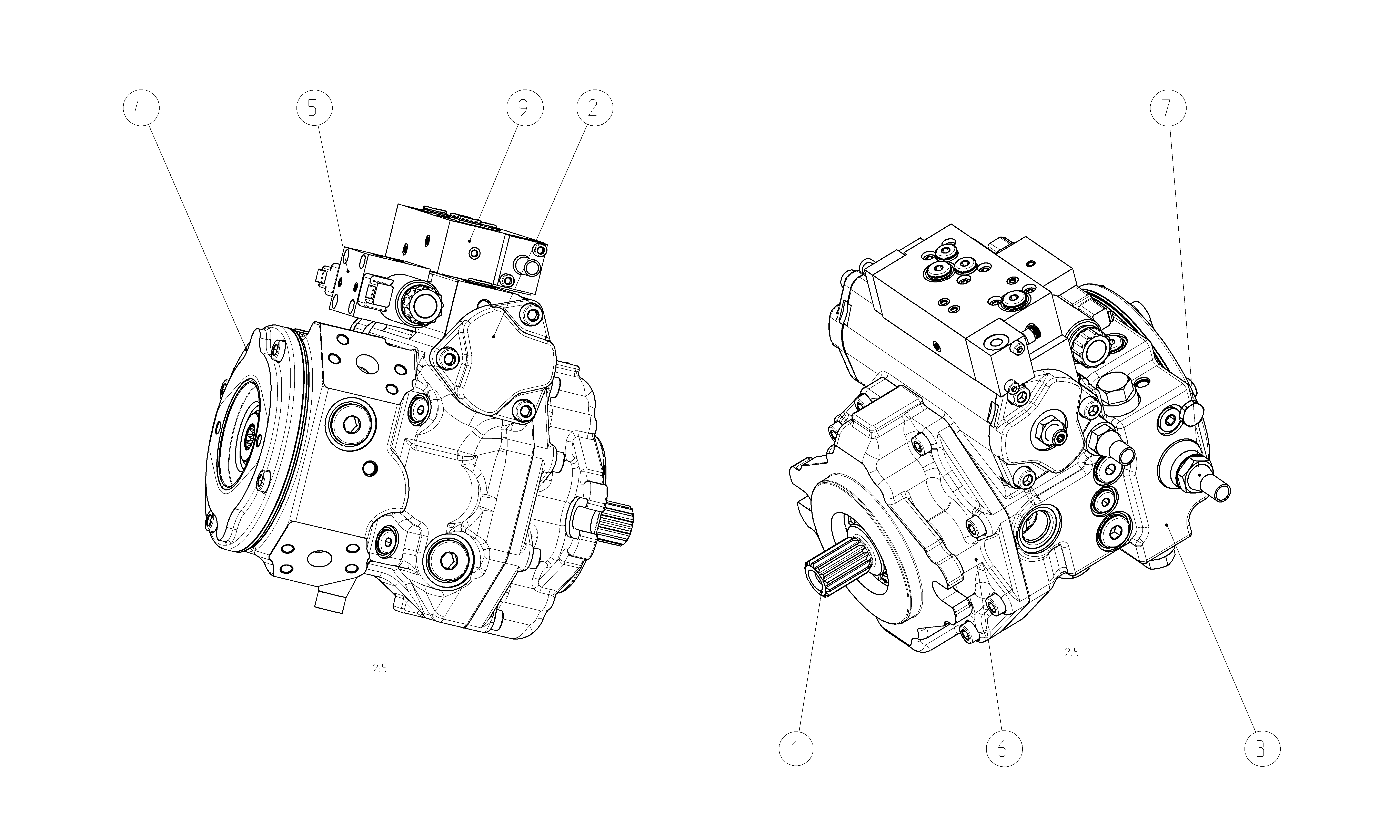

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902188082 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902121315 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902146522 | PUMP HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902121444 | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| R902128790 | CONTROL MODULE Stückliste der Baugruppe →L | 1 | ||
| R902108669 | BEARING FLANGE Stückliste der Baugruppe →L | 1 | ||
| R902182536 | CONTROL CARTRIDGE Stückliste der Baugruppe →L | 1 | ||
| R902156692 | CONTROL VALVE Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 45 | 045 |
| Regel- und Verstelleinrichtung | Automatische Verstellung drehzahlabhängig U = 12 V | DA1 |
| Druckabschneidung | Druckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanisch | D |
| Schwenkwinkelsensor | Ohne Schwenkwinkelsensor | 0 |
| Zusatzfunktion | Ohne Zusatzfunktion | 0 |
| DA-Regelventil (nur für NG110 und 125) | DA-Regelventil fest eingestellt und Bremsinchventil auf Basis von Mineralöl angebaut, Ansteuerung mit Bremsflüssigkeit | 5 |
| Ausführung der Anschluss- und Befestigungsgewinde | Metrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 | M |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) | N |
| Arbeitsanschluss | SAE-Arbeitsanschluss A und B seitlich (45° links) | 1 |
| Speisepumpe und Triebwerkausführung | Standard-Triebwerk Speisepumpe integriert, Innenzahnradpumpe groß | B |
| Durchtrieb | 82-2 (A) A2 3/4 in 11T 16/32DP S3 | A2S3 |
| Hochdruckbegrenzungsventil | Hochdruckbegrenzungsventil, direktgesteuert, mit Niederdruckbegrenzungsventil, festeingestellt | A |
| Filterung Speisekreis/Fremdeinspeisung | Filterung in der Saugleitung der Speisepumpe | S |
| Drucksensor | Ohne Drucksensor | 0 |
| Sonstige Sensoren | Ohne Sensor | 0 |
| Standard-/Sonderausführung | Sonderausführung | S |
