Einheit · AXIAL-PISTON PUMP

A4VG175EP4DP0M0/40MLND6T31F0000AD00-SR902192969

Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG175EP4DP0M0/40MLND6T31F0000AD00-S, Materialnummer R902192969. Nenngröße: NG 175. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Proportionalverstellung elektrisch mit manueller Übersteuerung und Federrückzug U = 24 V (EP4). Druckabschneidung: Druckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanisch (D). Stecker für Magnete: DEUTSCH-Stecker angegossen, 2-polig – ohne Löschdiode (P). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Mechanische Hubbegrenzung, extern einstellbar (M). DA-Regelventil (nur für NG110 und 125): Ohne DA-Regelventil (0). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Anbauflansch: SAE J744 152-2/4 (D6). Triebwelle: Zahnwelle ANSI B92.1a–1976 2 1/4 in 17T 8/16DP (T3). Arbeitsanschluss: SAE-Arbeitsanschluss A und B seitlich (45° links) (1).

Nummer
R902192969
Typschlüssel
A4VG175EP4DP0M0/40MLND6T31F0000AD00-S
Gruppe
A4VG 175
Ausgabe
01/2020

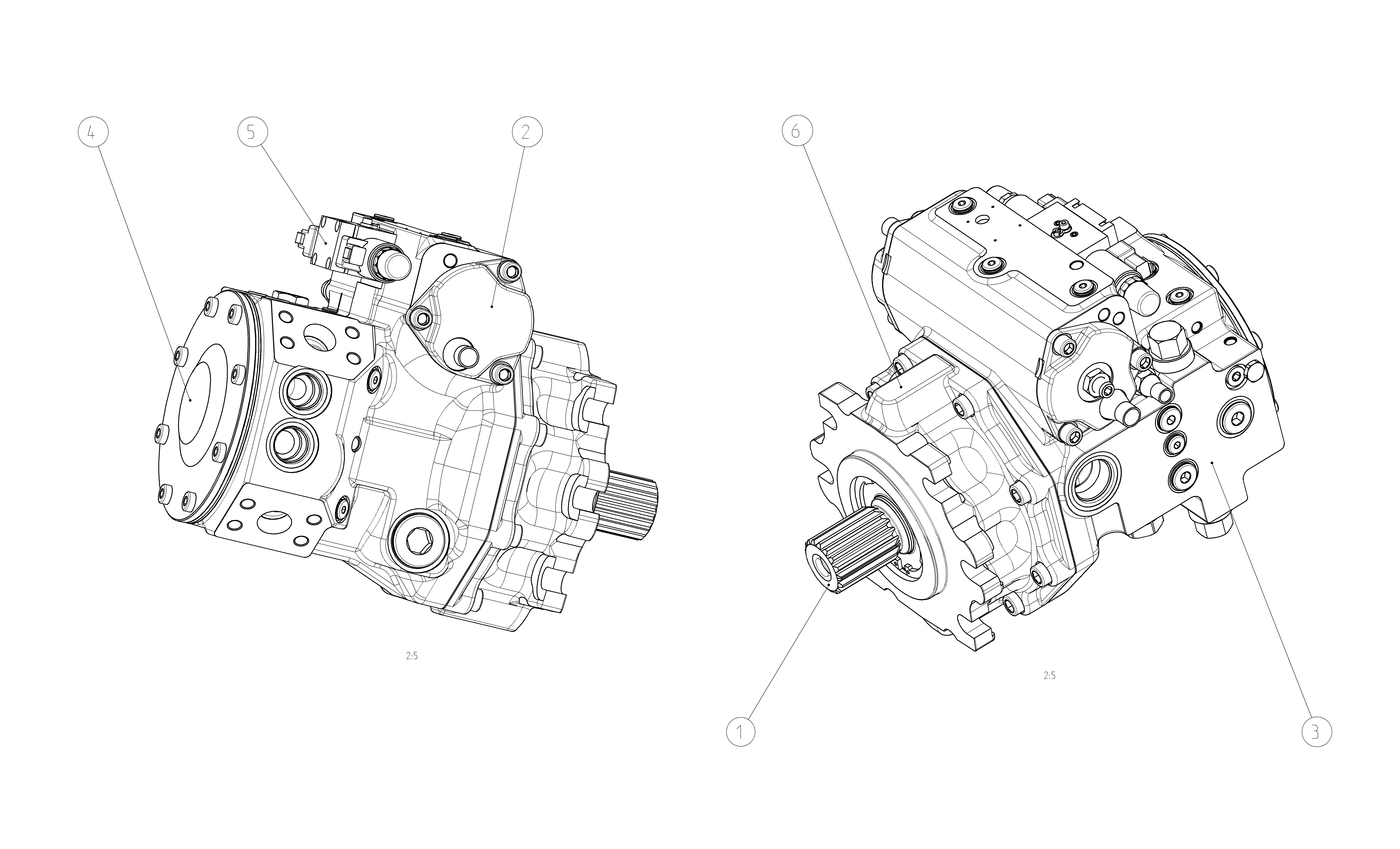

A4VG175EP4DP0M0/40MLND6T31F0000AD00-S — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902201410ROTARY GROUP Stückliste der Baugruppe →L1
R902161545CONTROL Stückliste der Baugruppe →L1
R902114015PUMP HOUSING Stückliste der Baugruppe →L1
R902108861INTERNAL GEAR PUMP Stückliste der Baugruppe →L1
R902152030CONTROL MODULE Stückliste der Baugruppe →L1
R902157457BEARING FLANGE Stückliste der Baugruppe →L1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 barA4V
BetriebsartPumpe, geschlossener KreislaufG
Nenngröße (NG)175175
Regel- und VerstelleinrichtungProportionalverstellung elektrisch mit manueller Übersteuerung und Federrückzug U = 24 VEP4
DruckabschneidungDruckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanischD
Stecker für MagneteDEUTSCH-Stecker angegossen, 2-polig – ohne LöschdiodeP
SchwenkwinkelsensorOhne Schwenkwinkelsensor0
ZusatzfunktionMechanische Hubbegrenzung, extern einstellbarM
DA-Regelventil (nur für NG110 und 125)Ohne DA-Regelventil0
Ausführung der Anschluss- und BefestigungsgewindeMetrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13M
DrehrichtungBei Blick auf Triebwelle linksL
DichtungswerkstoffNBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk)N
AnbauflanschSAE J744 152-2/4D6
TriebwelleZahnwelle ANSI B92.1a–1976 2 1/4 in 17T 8/16DPT3
ArbeitsanschlussSAE-Arbeitsanschluss A und B seitlich (45° links)1
Speisepumpe und TriebwerkausführungStandard-Triebwerk Speisepumpe integriert, Innenzahnradpumpe StandardF
DurchtriebOhne Durchtrieb0000
HochdruckbegrenzungsventilHochdruckbegrenzungsventil, direktgesteuert, mit Niederdruckbegrenzungs­ventil, festeingestelltA
Filterung Speisekreis/FremdeinspeisungFilterung in der Druckleitung der Speisepumpe Anschlüsse für externe Speisekreisfilterung (Fe und Fa)D
DrucksensorOhne Drucksensor0
Sonstige SensorenOhne Sensor0
Standard-/SonderausführungSonderausführungS
