Einheit · AXIAL-PISTON PUMP
A4VG28EP4DM1/32L-NSC10N003EH-SR902193513

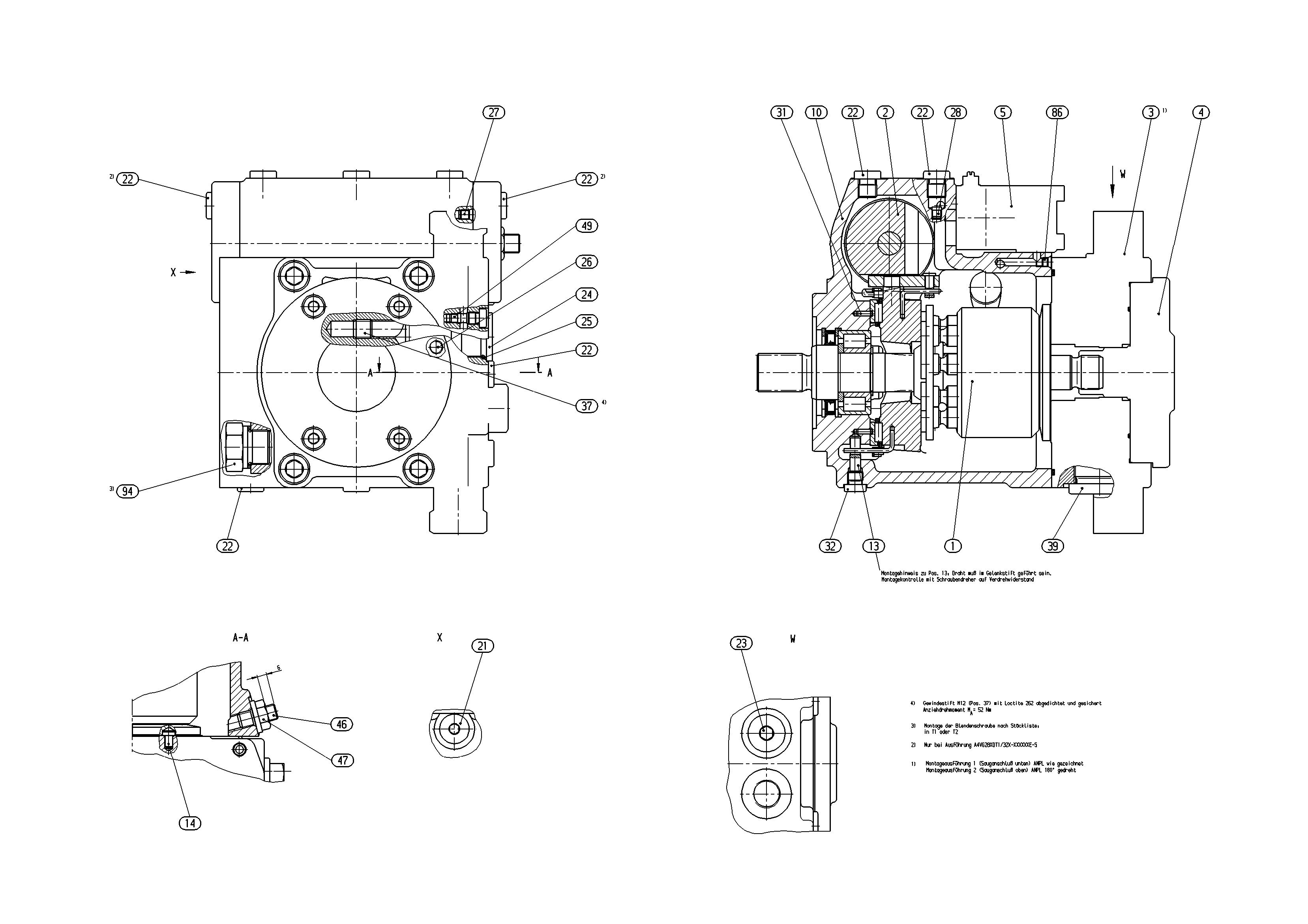

Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG28EP4DM1/32L-NSC10N003EH-S, Materialnummer R902193513. Nenngröße: NG 28. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Proportionalverstellung elektrisch mit Zulauffilterung in P U = 24 V (EP4). Druckabschneidung: Druckabschneidung (D). Mechanische Hubbegrenzung: Mechanische Hubbegrenzung, extern einstellbar (M). DA-Regelventil: Ohne DA-Regelventil (1). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Triebwelle: Zahnwelle für Einzelpumpe ANSI B92.1a (S). Anbauflansch: SAE J744 2-Loch (C). Arbeitsanschluss (Anschlussplatte): SAE-Arbeitsanschluss A und B, gleiche Seite rechts Sauganschluss S unten (10). Speisepumpe: Ohne integrierte Speisepumpe ohne Durchtrieb (N). Durchtrieb: Ohne Durchtrieb, nur bei Ausführung N und F (Pos. 16) (00). Hochdruckbegrenzungsventil Einstellbereich ∆pHD: Hochddruckbegrenzungsventil 250 … 420 bar ohne Bypass direktgesteuert, fest eingestellt (3).
- Nummer
- R902193513
- Typschlüssel
- A4VG28EP4DM1/32L-NSC10N003EH-S
- Gruppe
- A4VG 28
- Ausgabe
- 05/2020
| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902199510 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902039532 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902195903 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R902064015 | PUMP COVER Stückliste der Baugruppe →L | 1 | ||
| R902107019 | CONTROL MODULE Stückliste der Baugruppe →L | 1 | ||
| R902007055 | HOUSING | 1 | ||
| R902114380 | PIVOT PIN | 1 | ||
| R909405732 | POITIONING PIN | 1 | ||
| R909151979 | SCREW PLUGD | 1 | ||
| R909151692 | SCREW PLUGD | 5 | ||
| R909153815 | SCREW PLUGD | 1 | ||
| R909084400 | SCREW PLUG | 1 | ||
| R909083761 | O-RINGD | 1 | ||
| R909153572 | SCREW PLUG | 1 | ||
| R909831318 | DOUBLE BREAK-OFF PLUG | 1 | ||
| R909156493 | NOZZLE | 2 | ||
| R913016373 | SLOTTED SPRING PIN | 2 | ||
| R909153364 | SCREW PLUGD | 1 | ||
| R909086351 | SETSCREW | 1 | ||
| R909153861 | SCREW PLUG | 1 | ||
| R909154981 | SETSCREW | 1 | ||
| R909153271 | SEALING NUTD | 1 | ||
| R909156497 | NOZZLE | 1 | ||
| R909415314 | DOUBLE BREAK-OFF PLUG | 1 | ||
| R902167689 | ORIFICE SCREW Stückliste der Baugruppe →L | 1 | ||
| 98 | R902095522 | SEAL KIT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 28 | 28 |
| Regel- und Verstelleinrichtung | Proportionalverstellung elektrisch mit Zulauffilterung in P U = 24 V | EP4 |
| Druckabschneidung | Druckabschneidung | D |
| Mechanische Hubbegrenzung | Mechanische Hubbegrenzung, extern einstellbar | M |
| DA-Regelventil | Ohne DA-Regelventil | 1 |
| Baureihe | Baureihe 3, Index 2 | 32 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) | N |
| Triebwelle | Zahnwelle für Einzelpumpe ANSI B92.1a | S |
| Anbauflansch | SAE J744 2-Loch | C |
| Arbeitsanschluss (Anschlussplatte) | SAE-Arbeitsanschluss A und B, gleiche Seite rechts Sauganschluss S unten | 10 |
| Speisepumpe | Ohne integrierte Speisepumpe ohne Durchtrieb | N |
| Durchtrieb | Ohne Durchtrieb, nur bei Ausführung N und F (Pos. 16) | 00 |
| Hochdruckbegrenzungsventil Einstellbereich ∆pHD | Hochddruckbegrenzungsventil 250 … 420 bar ohne Bypass direktgesteuert, fest eingestellt | 3 |
| Filterung Speisekreis/Fremdeinspeisung | Fremdeinspeisung (bei Ausführung ohne integrierte Speisepumpe - N00, K...) | E |
| Standard-/Sonderausführung | Sonderausführung | -S |
