Einheit · AXIAL-PISTON PUMP
A4VG71DGDT1/32L-NZF02F041S-SR902193948
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG71DGDT1/32L-NZF02F041S-S, Materialnummer R902193948. Nenngröße: NG 71. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Verstellung hydraulisch, direktgesteuert (DG). Druckabschneidung: Druckabschneidung (D). Stellkammerdruckanschluss: Stellkammerdruckanschluss X X (T). DA-Regelventil: Ohne DA-Regelventil (1). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Triebwelle: Zahnwelle für Einzelpumpe DIN 5480 (Z). Anbauflansch: SAE J744 2+4-Loch (F). Arbeitsanschluss (Anschlussplatte): SAE-Arbeitsanschluss A und B, oben und unten Sauganschluss S unten (02). Speisepumpe: Integrierte Speisepumpe mit und ohne Durchtrieb (F). Durchtrieb: Flansch SAE J744 Nabe für Zahnwelle, 101-2 (B) 1 in 15T 16/32DP (04). Hochdruckbegrenzungsventil Einstellbereich ∆pHD: Hochdruckbegrenzungsventil vorgesteuert 100 … 420 bar mit Bypass (1).
- Nummer
- R902193948
- Typschlüssel
- A4VG71DGDT1/32L-NZF02F041S-S
- Gruppe
- A4VG 71
- Ausgabe
- 06/2020

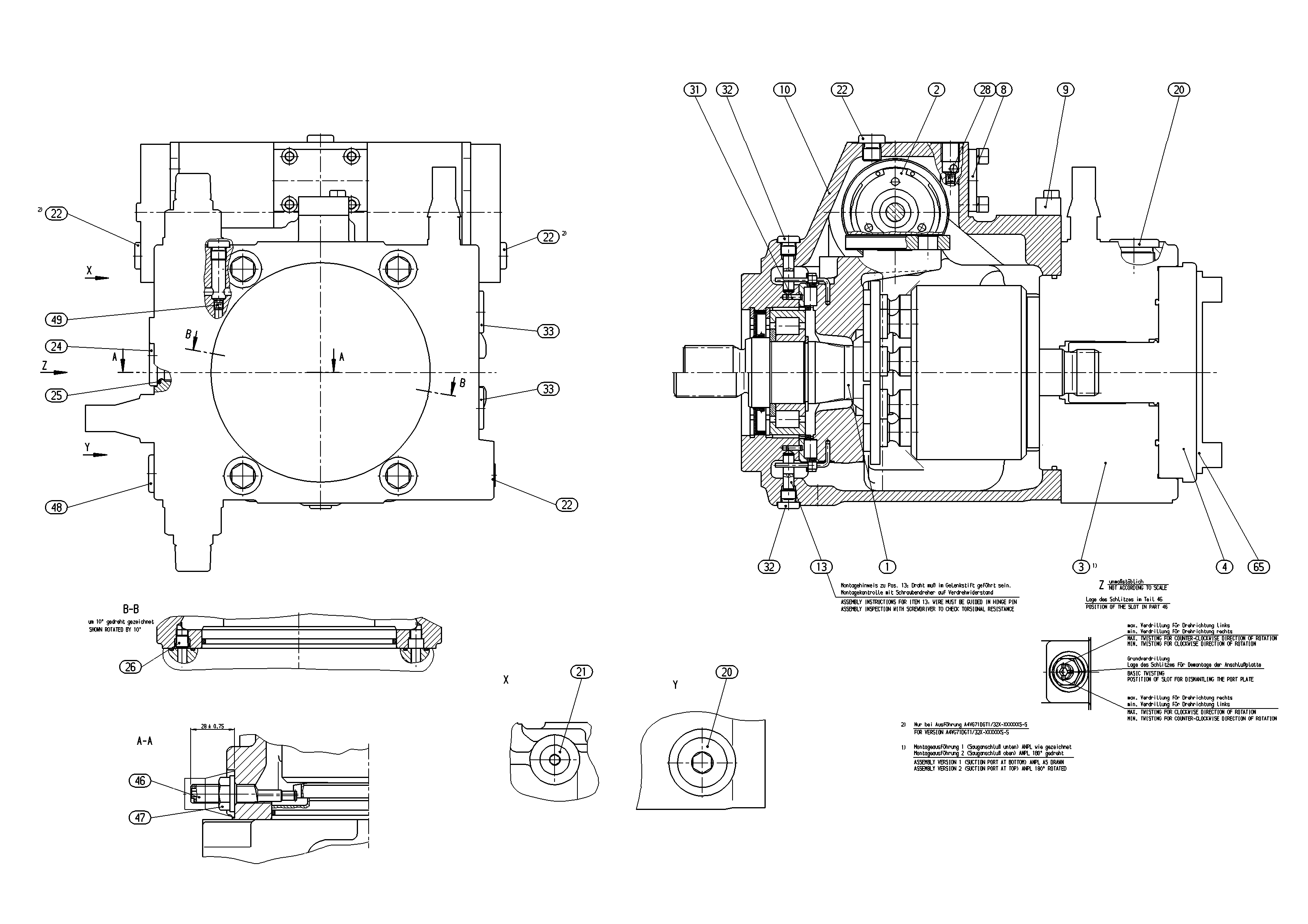

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902199733 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902022787 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| 3 | R909609869 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | |
| R909606659 | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| R902020139 | HOUSING | 1 | ||
| R902114380 | PIVOT PIN | 2 | ||
| R909153891 | SCREW PLUGD | 2 | ||
| R909151979 | SCREW PLUGD | 1 | ||
| R909151692 | SCREW PLUGD | 4 | ||
| R909083228 | SCREW PLUG | 1 | ||
| R909086731 | O-RINGD | 1 | ||
| R909153572 | SCREW PLUG | 1 | ||
| R909156493 | NOZZLE | 2 | ||
| 31 | R913016373 | SLOTTED SPRING PIN | 2 | |
| R909153364 | SCREW PLUGD | 2 | ||
| R909151694 | SCREW PLUGD | 3 | ||
| R909436131 | ECCENTRIC SCREW | 1 | ||
| R909087405 | SEALING NUTD | 1 | ||
| R909153815 | SCREW PLUGD | 1 | ||
| R909156497 | NOZZLE | 1 | ||
| R909438015 | COVER Stückliste der Baugruppe →L | 1 | ||
| 98 | R902095649 | SEAL KITD | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 71 | 71 |
| Regel- und Verstelleinrichtung | Verstellung hydraulisch, direktgesteuert | DG |
| Druckabschneidung | Druckabschneidung | D |
| Stellkammerdruckanschluss | Stellkammerdruckanschluss X X | T |
| DA-Regelventil | Ohne DA-Regelventil | 1 |
| Baureihe | Baureihe 3, Index 2 | 32 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) | N |
| Triebwelle | Zahnwelle für Einzelpumpe DIN 5480 | Z |
| Anbauflansch | SAE J744 2+4-Loch | F |
| Arbeitsanschluss (Anschlussplatte) | SAE-Arbeitsanschluss A und B, oben und unten Sauganschluss S unten | 02 |
| Speisepumpe | Integrierte Speisepumpe mit und ohne Durchtrieb | F |
| Durchtrieb | Flansch SAE J744 Nabe für Zahnwelle, 101-2 (B) 1 in 15T 16/32DP | 04 |
| Hochdruckbegrenzungsventil Einstellbereich ∆pHD | Hochdruckbegrenzungsventil vorgesteuert 100 … 420 bar mit Bypass | 1 |
| Filterung Speisekreis/Fremdeinspeisung | Filterung in der Saugleitung der Speisepumpe | S |
| Standard-/Sonderausführung | Sonderausführung | -S |
