Einheit · AXIAL-PISTON PUMP
A4VG175EV2CP000/40MRNE4T31FC2S7AF00-0R902195283
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG175EV2CP000/40MRNE4T31FC2S7AF00-0, Materialnummer R902195283. Nenngröße: NG 175. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Druckabschneidung: Ohne Druckabschneidung mit Bypass (C). Stecker für Magnete: DEUTSCH-Stecker angegossen, 2-polig – ohne Löschdiode (P). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Ohne Zusatzfunktion (0). DA-Regelventil (nur für NG110 und 125): Ohne DA-Regelventil (0). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Anbauflansch: SAE J744 165-4 (E4). Triebwelle: Zahnwelle ANSI B92.1a–1976 2 1/4 in 17T 8/16DP (T3). Arbeitsanschluss: SAE-Arbeitsanschluss A und B seitlich (45° links) (1). Speisepumpe und Triebwerkausführung: Standard-Triebwerk Speisepumpe integriert, Innenzahnradpumpe Standard (F).
- Nummer
- R902195283
- Typschlüssel
- A4VG175EV2CP000/40MRNE4T31FC2S7AF00-0
- Gruppe
- A4VG 175
- Ausgabe
- 01/2020

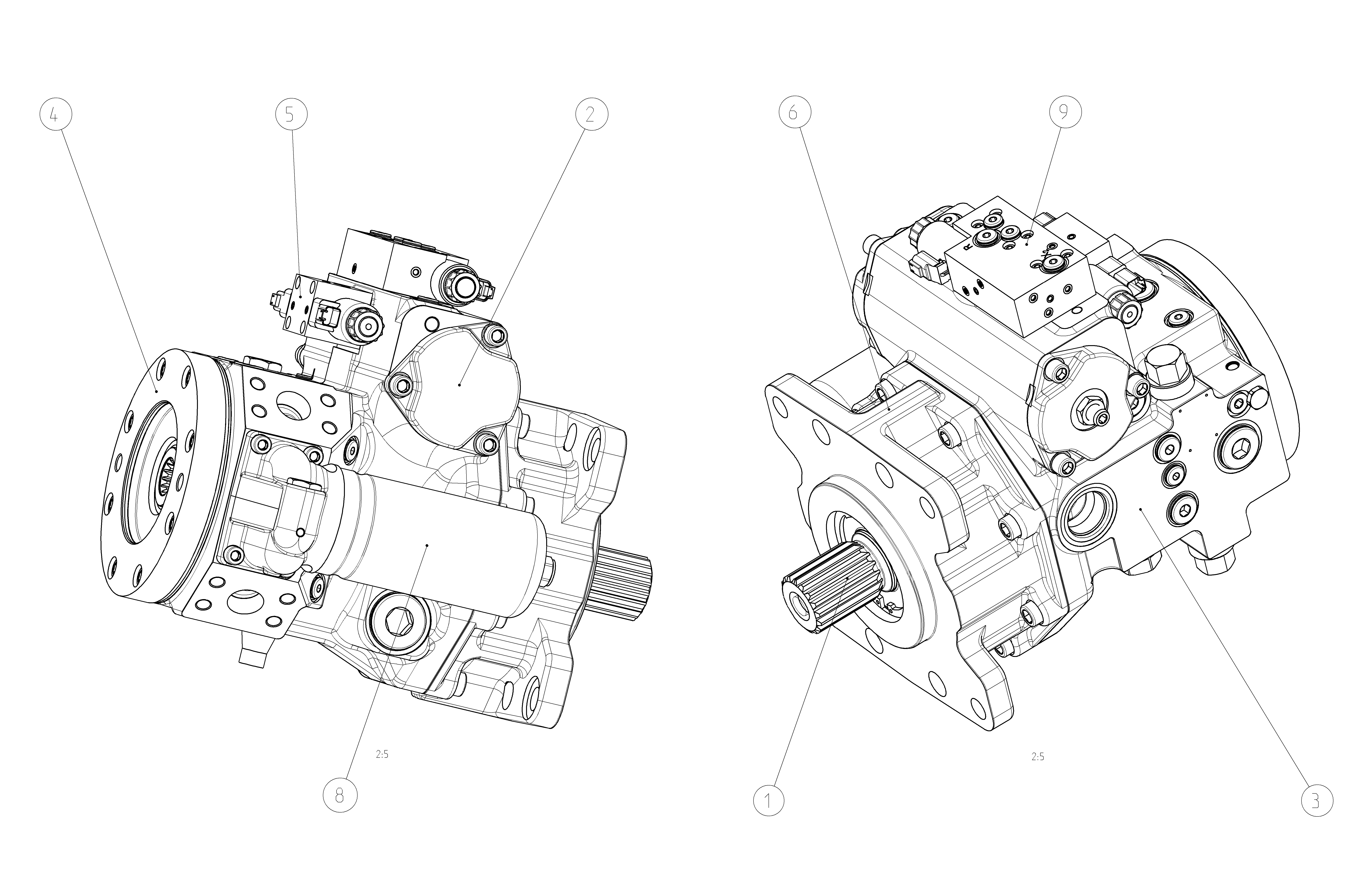

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902188107 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902146862 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902195282 | PUMP HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902124630 | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| R902197465 | CONTROL MODULE Stückliste der Baugruppe →L | 1 | ||
| R902114477 | BEARING FLANGE Stückliste der Baugruppe →L | 1 | ||
| R902106483 | MOUNTABLE FILTER Stückliste der Baugruppe →L | 1 | ||
| R902190994 | PRESSURE REDUCING VALVE Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 175 | 175 |
| Druckabschneidung | Ohne Druckabschneidung mit Bypass | C |
| Stecker für Magnete | DEUTSCH-Stecker angegossen, 2-polig – ohne Löschdiode | P |
| Schwenkwinkelsensor | Ohne Schwenkwinkelsensor | 0 |
| Zusatzfunktion | Ohne Zusatzfunktion | 0 |
| DA-Regelventil (nur für NG110 und 125) | Ohne DA-Regelventil | 0 |
| Ausführung der Anschluss- und Befestigungsgewinde | Metrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 | M |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) | N |
| Anbauflansch | SAE J744 165-4 | E4 |
| Triebwelle | Zahnwelle ANSI B92.1a–1976 2 1/4 in 17T 8/16DP | T3 |
| Arbeitsanschluss | SAE-Arbeitsanschluss A und B seitlich (45° links) | 1 |
| Speisepumpe und Triebwerkausführung | Standard-Triebwerk Speisepumpe integriert, Innenzahnradpumpe Standard | F |
| Durchtrieb | 127-2 (C) C2 1 1/4 in 14T 12/24DP S7 | C2S7 |
| Hochdruckbegrenzungsventil | Hochdruckbegrenzungsventil, direktgesteuert, mit Niederdruckbegrenzungsventil, festeingestellt | A |
| Filterung Speisekreis/Fremdeinspeisung | Anbaufilter mit Kaltstartventil | F |
| Drucksensor | Ohne Drucksensor | 0 |
| Sonstige Sensoren | Ohne Sensor | 0 |
| Standard-/Sonderausführung | Standardausführung | 0 |
