Einheit · AXIAL-PISTON MOTOR
A6VM085EP500H000D/71AWV0C2S7200-SR902200321
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel A6VM085EP500H000D/71AWV0C2S7200-S, Materialnummer R902200321. Nenngröße: NG 85. Axialkolbeneinheit: Schrägachsenbauart, verstellbar, Nenndruck 6500 psi (450 bar), Höchstdruck 7700 psi (A6V). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Proportionalverstellung elektrisch negative Kennung U = 12 V (EP5). Druckregelung/Übersteuerung: Ohne Druckregelung/Übersteuerung (00). Schwenkwinkelerfassung: Ohne (0). Zusatzfunktion: Ohne Zusatzfunktion (0). Stellzeitdämpfung: Ohne Dämpfung (Standard bei HP und EP) (0). Einstellbereich für Schluckvolumen: Ohne Einstellschraube extra lang (D). Drehrichtung: Bei Blick auf Triebwelle, wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwellenlager: Standard-Lager (0). Anbauflansch: SAE J744 127-2 (C2). Triebwelle: Zahnwelle ANSI B92.1a 1 1/4 in 14T 12/24 DP (S7). Arbeitsanschluss: SAE-Arbeitsanschlüsse A und B seitlich, gegenüberliegend (2).
- Nummer
- R902200321
- Typschlüssel
- A6VM085EP500H000D/71AWV0C2S7200-S
- Gruppe
- A6VM 85
- Ausgabe
- 06/2020

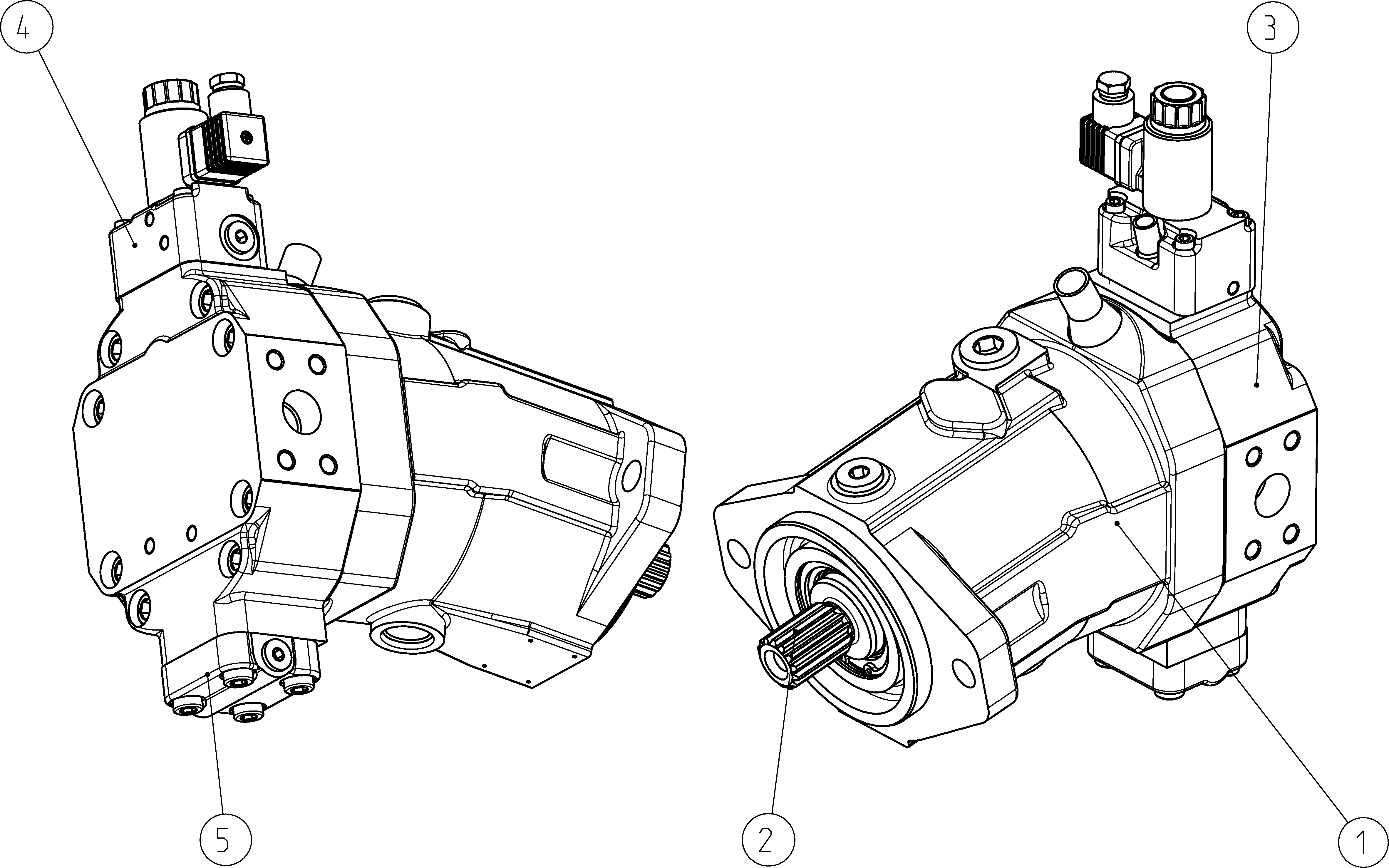

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902251203 | HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902149346 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902149015 | COVER PLATE Stückliste der Baugruppe →L | 1 | ||
| R902196767 | CONTROL PART Stückliste der Baugruppe →L | 1 | ||
| R902132422 | COVER Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar, Nenndruck 6500 psi (450 bar), Höchstdruck 7700 psi | A6V |
| Betriebsart | Motor | M |
| Nenngröße (NG) | 85 | 085 |
| Regel- und Verstelleinrichtung | Proportionalverstellung elektrisch negative Kennung U = 12 V | EP5 |
| Druckregelung/Übersteuerung | Ohne Druckregelung/Übersteuerung | 00 |
| Schwenkwinkelerfassung | Ohne | 0 |
| Zusatzfunktion | Ohne Zusatzfunktion | 0 |
| Stellzeitdämpfung | Ohne Dämpfung (Standard bei HP und EP) | 0 |
| Einstellbereich für Schluckvolumen | Ohne Einstellschraube extra lang | D |
| Baureihe | Baureihe 7, Index 1 | 71 |
| Drehrichtung | Bei Blick auf Triebwelle, wechselnd | W |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwellenlager | Standard-Lager | 0 |
| Anbauflansch | SAE J744 127-2 | C2 |
| Triebwelle | Zahnwelle ANSI B92.1a 1 1/4 in 14T 12/24 DP | S7 |
| Arbeitsanschluss | SAE-Arbeitsanschlüsse A und B seitlich, gegenüberliegend | 2 |
| Ventil | Ohne Ventil | 0 |
| Drehzahlsensor | Ohne Drehzahlsensor | 0 |
| Standard-/Sonderausführung | Sonderausführung | S |
