Einheit · AXIAL-PISTON PUMP

A4VG065HT1D0001/40MRNC6Z81FB2S4AS00-0R902201103

Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG065HT1D0001/40MRNC6Z81FB2S4AS00-0, Materialnummer R902201103. Nenngröße: NG 65. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Verstellung hydraulisch, direktgesteuert (HT1). Druckabschneidung: Druckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanisch (D). Stecker für Magnete: Ohne Stecker (nur bei rein hydraulischen Verstellungen) (0). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Ohne Zusatzfunktion (0). DA-Regelventil (nur für NG110 und 125): DA-Regelventil fest eingestellt (1). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Anbauflansch: SAE J744 127-2/ (C6). Arbeitsanschluss: SAE-Arbeitsanschluss A und B seitlich (45° links) (1). Speisepumpe und Triebwerkausführung: Standard-Triebwerk Speisepumpe integriert, Innenzahnradpumpe Standard (F).

Nummer
R902201103
Typschlüssel
A4VG065HT1D0001/40MRNC6Z81FB2S4AS00-0
Gruppe
A4VG 65
Ausgabe
01/2020

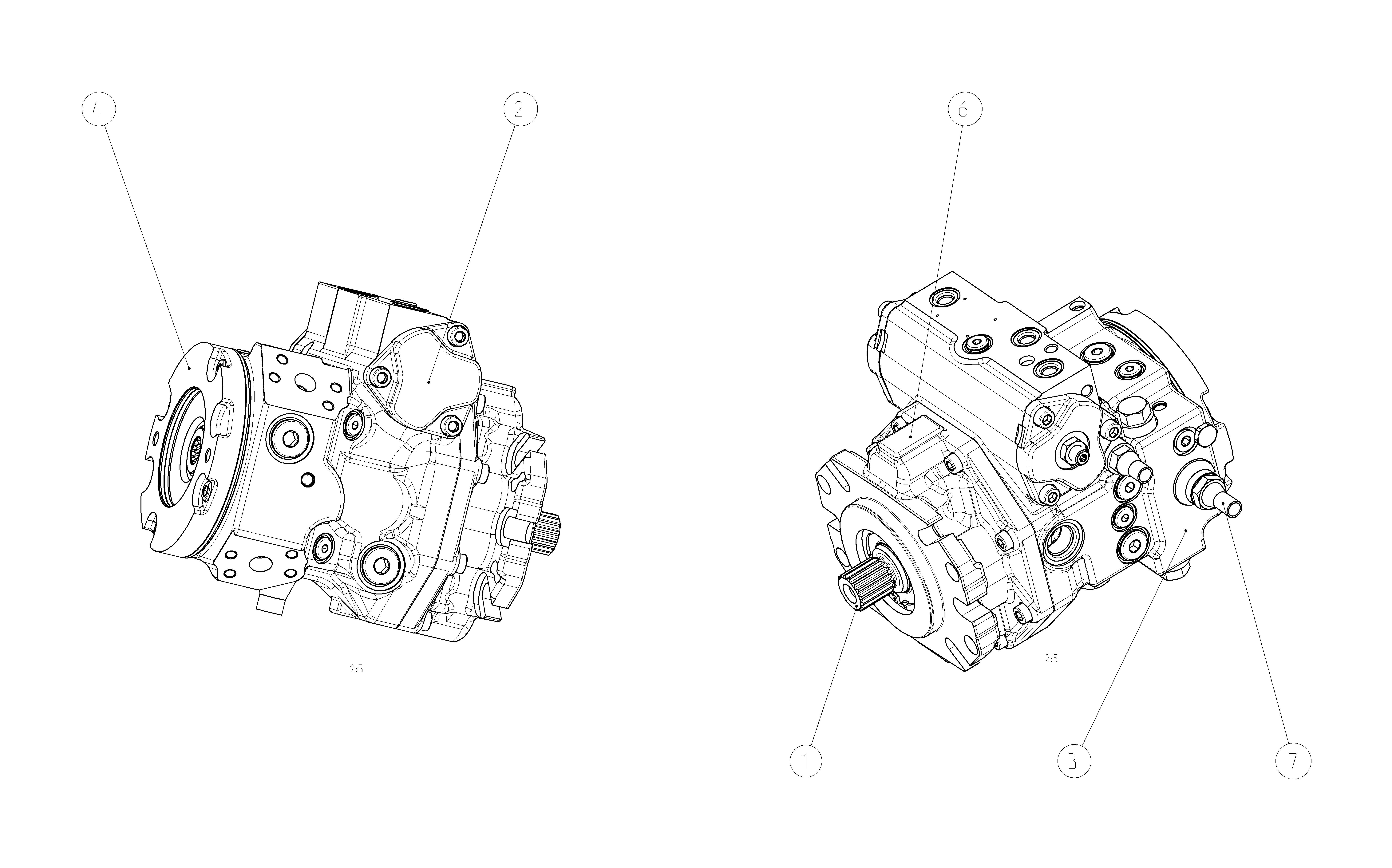

A4VG065HT1D0001/40MRNC6Z81FB2S4AS00-0 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902188187ROTARY GROUP Stückliste der Baugruppe →L1
R902121133CONTROL Stückliste der Baugruppe →L1
R902201110PUMP HOUSING Stückliste der Baugruppe →L1
R902114423INTERNAL GEAR PUMP Stückliste der Baugruppe →L1
R902230638BEARING FLANGE Stückliste der Baugruppe →L1
R902025228CONTROL CARTRIDGE Stückliste der Baugruppe →L1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 barA4V
BetriebsartPumpe, geschlossener KreislaufG
Nenngröße (NG)65065
Regel- und VerstelleinrichtungVerstellung hydraulisch, direktgesteuertHT1
DruckabschneidungDruckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanischD
Stecker für MagneteOhne Stecker (nur bei rein hydraulischen Verstellungen)0
SchwenkwinkelsensorOhne Schwenkwinkelsensor0
ZusatzfunktionOhne Zusatzfunktion0
DA-Regelventil (nur für NG110 und 125)DA-Regelventil fest eingestellt1
Ausführung der Anschluss- und BefestigungsgewindeMetrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13M
DrehrichtungBlick auf Triebwelle rechtsR
DichtungswerkstoffNBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk)N
AnbauflanschSAE J744 127-2/C6
ArbeitsanschlussSAE-Arbeitsanschluss A und B seitlich (45° links)1
Speisepumpe und TriebwerkausführungStandard-Triebwerk Speisepumpe integriert, Innenzahnradpumpe StandardF
Durchtrieb101-2 (B) B2 7/8 in 13T 16/32DP S4B2S4
HochdruckbegrenzungsventilHochdruckbegrenzungsventil, direktgesteuert, mit Niederdruckbegrenzungs­ventil, festeingestelltA
Filterung Speisekreis/FremdeinspeisungFilterung in der Saugleitung der SpeisepumpeS
DrucksensorOhne Drucksensor0
Sonstige SensorenOhne Sensor0
Standard-/SonderausführungStandardausführung0
