Einheit · AXIAL-PISTON PUMP
A4VG145OAACA0W0/40MLND6A11BC2T1BS4V-SR902201244
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG145OAACA0W0/40MLND6A11BC2T1BS4V-S, Materialnummer R902201244. Nenngröße: NG 145. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Druckabschneidung: Ohne Druckabschneidung mit Bypass (C). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Neutralventil U = 24 V und Anschlüsse X X für Stellkammerdruck (W). DA-Regelventil (nur für NG110 und 125): Ohne DA-Regelventil (0). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Anbauflansch: SAE J744 152-2/4 (D6). Triebwelle: Zahnwelle DIN 5480 W45×2×21×9g (A1). Arbeitsanschluss: SAE-Arbeitsanschluss A und B seitlich (45° links) (1). Speisepumpe und Triebwerkausführung: Standard-Triebwerk Speisepumpe integriert, Innenzahnradpumpe groß (B). Durchtrieb: 127-2 (C) C2 1 3/4 in 13T 8/16DP T1 (C2T1).
- Nummer
- R902201244
- Typschlüssel
- A4VG145OAACA0W0/40MLND6A11BC2T1BS4V-S
- Gruppe
- A4VG 145
- Ausgabe
- 01/2020

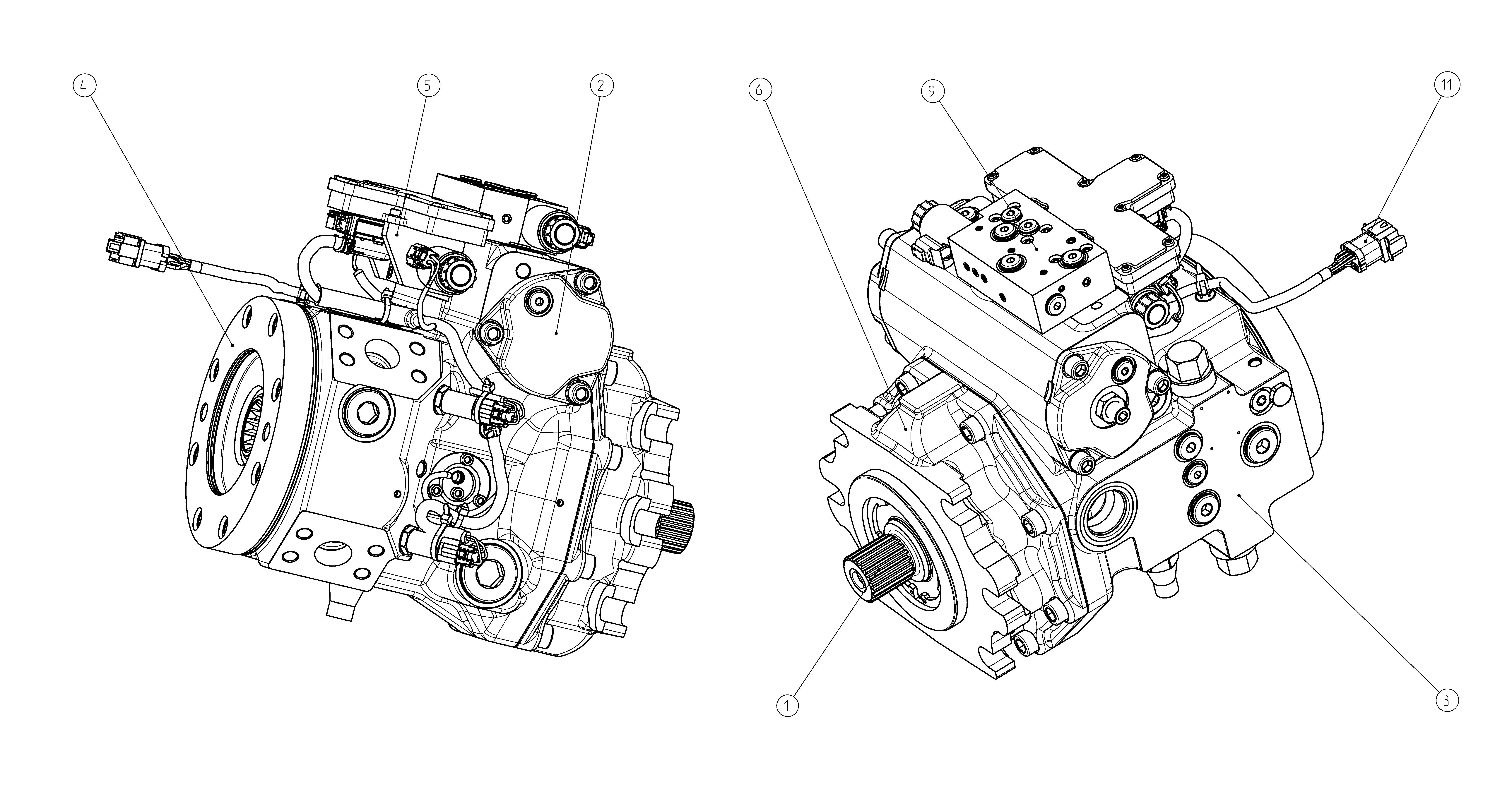

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902272281 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902118596 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902230885 | PUMP HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902124663 | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| R902236026 | CONTROL MODULE Stückliste der Baugruppe →L | 1 | ||
| R902108693 | BEARING FLANGE Stückliste der Baugruppe →L | 1 | ||
| R902162530 | UNLOADING VALVE Stückliste der Baugruppe →L | 1 | ||
| R902120771 | WIRING HARNESS Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 145 | 145 |
| Druckabschneidung | Ohne Druckabschneidung mit Bypass | C |
| Schwenkwinkelsensor | Ohne Schwenkwinkelsensor | 0 |
| Zusatzfunktion | Neutralventil U = 24 V und Anschlüsse X X für Stellkammerdruck | W |
| DA-Regelventil (nur für NG110 und 125) | Ohne DA-Regelventil | 0 |
| Ausführung der Anschluss- und Befestigungsgewinde | Metrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 | M |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) | N |
| Anbauflansch | SAE J744 152-2/4 | D6 |
| Triebwelle | Zahnwelle DIN 5480 W45×2×21×9g | A1 |
| Arbeitsanschluss | SAE-Arbeitsanschluss A und B seitlich (45° links) | 1 |
| Speisepumpe und Triebwerkausführung | Standard-Triebwerk Speisepumpe integriert, Innenzahnradpumpe groß | B |
| Durchtrieb | 127-2 (C) C2 1 3/4 in 13T 8/16DP T1 | C2T1 |
| Filterung Speisekreis/Fremdeinspeisung | Filterung in der Saugleitung der Speisepumpe | S |
| Drucksensor | Drucksensoren am Messanschlüssen MA und MB (Hochdruck) | 4 |
| Sonstige Sensoren | Drehzahlsensor DSM, DSA | V |
| Standard-/Sonderausführung | Sonderausführung | S |
