Einheit · AXIAL-PISTON PUMP
A4VG125DA1D4/32R-NZF02F021FH-SR902201857
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG125DA1D4/32R-NZF02F021FH-S, Materialnummer R902201857. Nenngröße: NG 125. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Automatische Verstellung drehzahlabhängig U = 12 V (DA1). Druckabschneidung: Druckabschneidung (D). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Triebwelle: Zahnwelle für Einzelpumpe DIN 5480 (Z). Anbauflansch: SAE J744 2+4-Loch (F). Arbeitsanschluss (Anschlussplatte): SAE-Arbeitsanschluss A und B, oben und unten Sauganschluss S unten (02). Speisepumpe: Integrierte Speisepumpe mit und ohne Durchtrieb (F). Durchtrieb: Flansch SAE J744 Nabe für Zahnwelle, 101-2 (B) 7/8 in 13T 16/32DP (02). Hochdruckbegrenzungsventil Einstellbereich ∆pHD: Hochdruckbegrenzungsventil vorgesteuert 100 … 420 bar mit Bypass (1). Filterung Speisekreis/Fremdeinspeisung: Anbaufilter mit Kaltstartventil (F). Standard-/Sonderausführung: Sonderausführung (-S).
- Nummer
- R902201857
- Typschlüssel
- A4VG125DA1D4/32R-NZF02F021FH-S
- Gruppe
- A4VG 125
- Ausgabe
- 05/2020

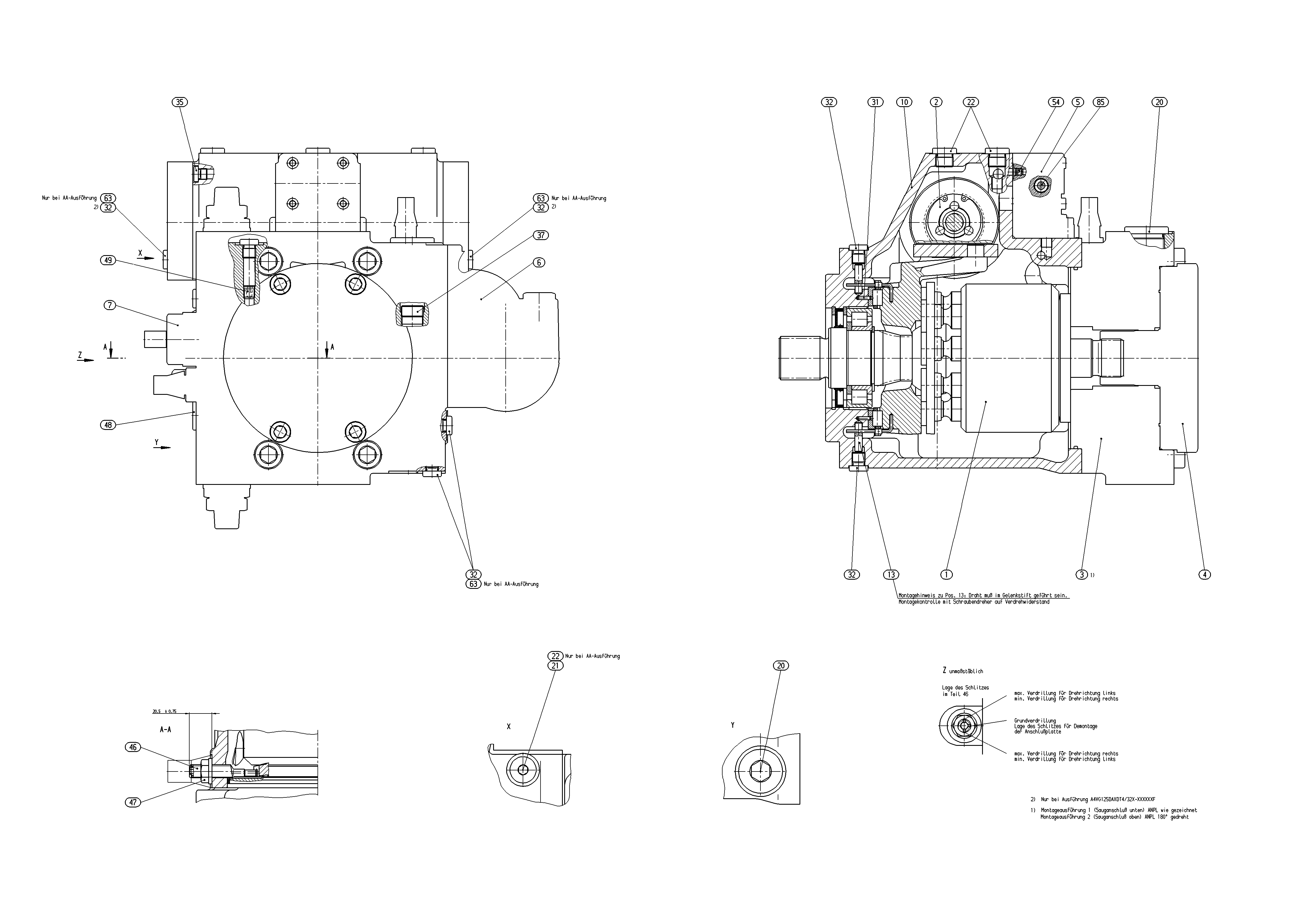

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902199752 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902017010 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R909609519 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R902006231 | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| R902053428 | INCHING VALVE Stückliste der Baugruppe →L | 1 | ||
| R902033754 | FILTER Stückliste der Baugruppe →L | 1 | ||
| R902182663 | CONTROL CARTRIDGE Stückliste der Baugruppe →L | 1 | ||
| R902015532 | HOUSING | 1 | ||
| R902118633 | PIVOT PIN | 2 | ||
| R909153861 | SCREW PLUGD | 2 | ||
| R909153815 | SCREW PLUGD | 1 | ||
| R909153816 | SCREW PLUGD | 3 | ||
| R913016373 | SLOTTED SPRING PIN | 2 | ||
| R909151692 | SCREW PLUGD | 4 | ||
| R909153364 | SCREW PLUGD | 2 | ||
| R909156570 | SCREW PLUG | 1 | ||
| R902035616 | ECCENTRIC SCREW | 1 | ||
| R909087405 | SEALING NUTD | 1 | ||
| R909151694 | SCREW PLUGD | 1 | ||
| R909426707 | NOZZLE | 1 | ||
| R909156493 | NOZZLE | 1 | ||
| R909442928 | CONTROL ELEMENT Stückliste der Baugruppe →L | 1 | ||
| 98 | R902095656 | SEAL KIT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 125 | 125 |
| Regel- und Verstelleinrichtung | Automatische Verstellung drehzahlabhängig U = 12 V | DA1 |
| Druckabschneidung | Druckabschneidung | D |
| Baureihe | Baureihe 3, Index 2 | 32 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) | N |
| Triebwelle | Zahnwelle für Einzelpumpe DIN 5480 | Z |
| Anbauflansch | SAE J744 2+4-Loch | F |
| Arbeitsanschluss (Anschlussplatte) | SAE-Arbeitsanschluss A und B, oben und unten Sauganschluss S unten | 02 |
| Speisepumpe | Integrierte Speisepumpe mit und ohne Durchtrieb | F |
| Durchtrieb | Flansch SAE J744 Nabe für Zahnwelle, 101-2 (B) 7/8 in 13T 16/32DP | 02 |
| Hochdruckbegrenzungsventil Einstellbereich ∆pHD | Hochdruckbegrenzungsventil vorgesteuert 100 … 420 bar mit Bypass | 1 |
| Filterung Speisekreis/Fremdeinspeisung | Anbaufilter mit Kaltstartventil | F |
| Standard-/Sonderausführung | Sonderausführung | -S |
