Einheit · AXIAL-PISTON MOTOR
A6VE160EZ1/63W-VZL0200HBR902203099
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel A6VE160EZ1/63W-VZL0200HB, Materialnummer R902203099. Nenngröße: NG 160. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Regel- und Verstelleinrichtung: Zweipunktverstellung elektrisch U = 12 V (mit HIRSCHMANN-Stecker – ohne Löschdiode) (EZ1). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle DIN 5480 (Z). Arbeitsanschluss: SAE-Arbeitsanschlüsse Ohne Ventil 0 A und B seitlich, gegenüberliegend 02 (020). Regelbeginn: bei Vg max (Standard bei HD, HZ, EP, EZ, DA) (B).
- Nummer
- R902203099
- Typschlüssel
- A6VE160EZ1/63W-VZL0200HB
- Gruppe
- A6VE 160
- Ausgabe
- 06/2020

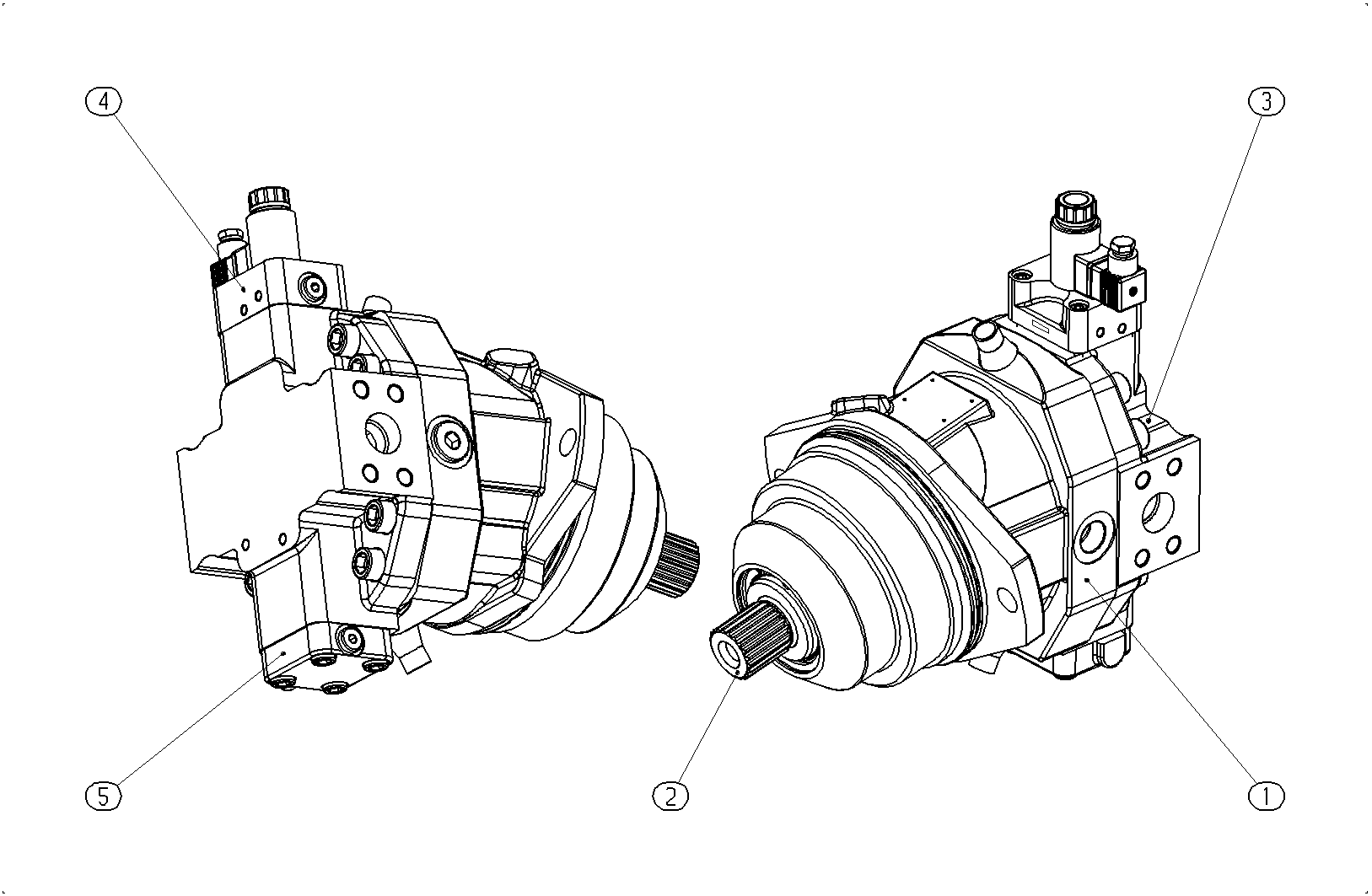

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902162158 | HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902277866 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902279439 | COVER PLATE Stückliste der Baugruppe →L | 1 | ||
| R902045220 | CONTROL PART Stückliste der Baugruppe →L | 1 | ||
| R902158562 | COVER Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar | A6V |
| Nenngröße (NG) | 160 | 160 |
| Regel- und Verstelleinrichtung | Zweipunktverstellung elektrisch U = 12 V (mit HIRSCHMANN-Stecker – ohne Löschdiode) | EZ1 |
| Baureihe | Baureihe 6, Index 3 | 63 |
| Drehrichtung | Bei Blick auf Triebwelle wechselnd | W |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle DIN 5480 | Z |
| Arbeitsanschluss | SAE-Arbeitsanschlüsse Ohne Ventil 0 A und B seitlich, gegenüberliegend 02 | 020 |
| Regelbeginn | bei Vg max (Standard bei HD, HZ, EP, EZ, DA) | B |
